申请日2014.12.10
公开(公告)日2015.05.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于石化行业的污水深度处理装置，其包括有通过管道依次连通的气浮装置、臭氧催化氧化池、曝气生物滤池、曝气生物滤池产水池、多介质过滤器、细砂过滤器、砂滤产水池、超滤、超滤产水池、一级反渗透装置，一级反渗透产水池、二级反渗透装置、二级反渗透产水池;分别与所述曝气生物滤池、多介质过滤器、细砂过滤器、超滤连通的废水中和池;与所述气浮池连通的浮渣池。

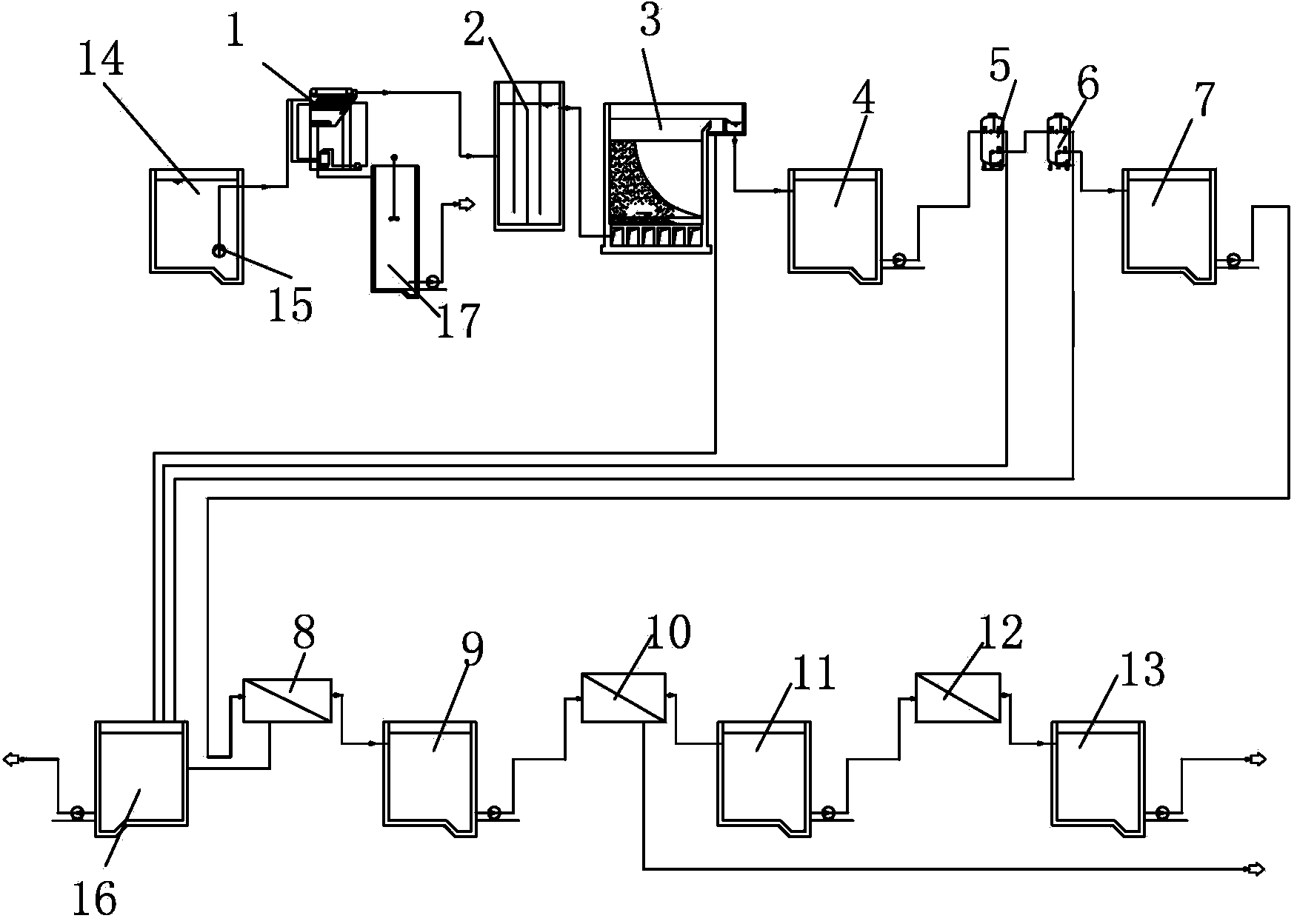

摘要附图
权利要求书
1.一种用于石化行业的污水深度处理装置，其特征在于，其包括有通过管道依次连通的气浮装置、两个并列设置的臭氧催化氧化池、曝气生物滤池、曝气生物滤池产水池、多介质过滤器、细砂过滤器、砂滤产水池、超滤、超滤产水池、一级反渗透装置，一级反渗透产水池、二级反渗透装置、二级反渗透产水池;
分别与所述曝气生物滤池、多介质过滤器、细砂过滤器、超滤连通的废水中和池;
与所述气浮池连通的浮渣池。
2.根据权利要求1所述的用于石化行业的污水深度处理装置，其特征在于，所述气浮池的污水输入端连接有一调节池。
3.根据权利要求1所述的用于石化行业的污水深度处理装置，其特征在于，所述臭氧催化氧化池包括有一池体，在所述池体内部通过隔板分别隔成呈两排设置的八个接触池，每个接触池均独立与所述气浮装置的出水管连通，在接触池的顶部设置与臭氧发生系统连接的臭氧输送管，所述臭氧输送管分别延伸到每个接触池内底部，与设在接触池内底部的微孔曝气盘连通。
4.根据权利要求3所述的用于石化行业的污水深度处理装置，其特征在于，每个臭氧催化氧化池内投入有粒径为3-5mm的以活性氧化铝为载体的催化剂，所述每个臭氧催化氧化池均连接有臭氧发生系统、冷却水系统、尾气破坏系统和控制系统。
5.根据权利要求1所述的用于石化行业的污水深度处理装置，其特征在于，所述多介质过滤器的滤料采用无烟煤和石英砂;所述细砂过滤器的滤料采用细石英砂。
6.根据权利要求1所述的用于石化行业的污水深度处理装置，其特征在于，所述一级反渗透装置、二级反渗透装置同时连接同一套冲洗系统、加药系统、化学清洗系统和电气及仪表自控系统。
7.根据权利要求1所述的用于石化行业的污水深度处理装置，其特征在于，所述超滤主要包括有UF本体系统、反洗系统、加药系统、化学清洗系统、废水处理系统和电气及仪表自控系统。
说明书
用于石化行业的污水深度处理装置
技术领域
本实用新型涉及一种用于石化行业的污水深度处理装置。
背景技术
随着环保意识的加强，对于石化行业的工业污水的排放要求也越来越高， 目前现有的污水处理装置已不能满足环保的要求，尤其是石化分公司污水处理 场废水中的溶解性有机物，B/C值较低，在0.1-0.36之间;克拉玛依石化工业 园区污水处理厂废水中的溶解性有机物，B/C值更低，在0.125-0.156之间，水 质可生化性很差，就以现有的污水处理装置不能达到其目的与要求。
实用新型内容
本实用新型的目的在于提供一种适用于石化行业的污水深度处理装置。
本实用新型中用于石化行业的污水深度处理装置包括有通过管道依次连通 的气浮装置、两个并列设置的臭氧催化氧化池、曝气生物滤池、曝气生物滤池 产水池、多介质过滤器、细砂过滤器、砂滤产水池、超滤、超滤产水池、一级 反渗透装置，一级反渗透产水池、二级反渗透装置、二级反渗透产水池;
分别与所述曝气生物滤池、多介质过滤器、细砂过滤器、超滤连通的废水 中和池;
与所述气浮池连通的浮渣池。
所述气浮池的污水输入端连接有一调节池。
所述臭氧催化氧化池包括有一池体，在所述当体内部通过隔板分别隔成呈 两排设置的八个接触池，每个接触池均独立与所述气浮装置的出水管连通，在 接触池的顶部设置与臭氧发生系统连接的臭氧输送管，所述臭氧输送管分别延 伸到每个接触池内底部，与设在接触池内底部的微孔曝气盘连通。
每个臭氧催化氧化池内投入有粒径为3-5mm的活性氧化铝，所述每个臭氧 催化氧化池均连接有臭氧发生系统、冷却水系统、尾气破坏系统和控制系统。
所述多介质过滤器的滤料采用无烟煤和石英砂;所述细砂过滤器的滤料采 用细石英砂。
所述一级反渗透装置、二级反渗透装置同时连接同一套冲洗系统、加药系 统、化学清洗系统和电气及仪表自控系统。
所述超滤主要包括有UF本体系统、反洗系统、加药系统、化学清洗系统、 废水处理系统和电气及仪表自控系统。
本实用新型中用于石化行业的污水深度处理装置首先选用臭氧配合催化剂 对废水中大分子难降解物质进行氧化分解，提高废水的可生化性，催化氧化后 的废水进入曝气生物滤池利用微生物的作用降解溶解性有机物、氨氮等污染物， 使废水中的溶解性有机物、氨氮等含量达到排放指标，二级反渗透装置的出水 通过外送泵提升增压输送至热电厂离子交换及除氧系统脱盐、除氧，经离子交 换及除氧系统产品水至用户点，完成可以达到要求与标准。
