申请日2014.10.09
公开(公告)日2015.03.04
IPC分类号A47J31/56; A47J31/00
摘要
热交换水处理装置，它涉及水处理设备技术领域。净水器主体的内部安装有热水箱、热交换器和过滤器，热水箱的内部下方设置有发热管，热水箱的上端连接有开水管，该开水管穿出净水器主体外部处安装有开水阀、开水按键，且该开水管的端部安装有开水龙头;热水箱的上端设置有泄压阀，泄压阀通过排水管与净水器主体下端的泄压阀排水口连接;自来水进水口通过水管与过滤器的一端连接，过滤器的另一端通过水管与热交换器的外管连接，且该水管上安装有进水阀，热交换器的内管穿出净水器主体与温开水龙头连接，且靠近温开水龙头的内管上安装有温水阀和温开水按键。它不仅能够净化水源，还具有净水加热功能，通过热交换器制成温水，节能环保，符合人们的需求。
权利要求书
1.热交换水处理装置，其特征在于它包含自来水进水口、过滤器、进水阀、热交换器、温开水龙头、温开水按键、温水阀、泄压阀、带插电源线、智能控制板、控温器一、控温器二、控温器三、调试/工作开关、开水阀、开水按键、开水龙头、热水箱、发热管、热水胆排污口、泄压阀排水口和净水器主体，净水器主体的内部安装有热水箱、热交换器和过滤器，热水箱的内部下方设置有发热管，热水箱的内部上方由上至下依次设置有控温器一、控温器二、控温器三，控温器二、控温器三通过调试/工作开关与净水器主体外壁安装的智能控制板连接，控温器一和发热管与智能控制板连接，智能控制板上连接有带插电源线;热水箱的上端连接有开水管，该开水管穿出净水器主体外部处安装有开水阀、开水按键，且该开水管的端部安装有开水龙头;热水箱的上端设置有泄压阀，泄压阀通过排水管与净水器主体下端的泄压阀排水口连接;净水器主体下端设置有自来水进水口，自来水进水口通过水管与过滤器的一端连接，过滤器的另一端通过水管与热交换器的外管连接，且该水管上安装有进水阀，热交换器的上端与热水箱的上端连接，热交换器的内管穿出净水器主体与温开水龙头连接，且靠近温开水龙头的内管上安装有温水阀和温开水按键。
2.根据权利要求1所述的热交换水处理装置，其特征在于所述的智能控制板上设置有电源指示灯、加热指示灯、非饮用指示灯和饮用指示灯。
3.根据权利要求1所述的热交换水处理装置，其特征在于所述的调试/工作开关安装于净水器主体的背部。
说明书
热交换水处理装置
技术领域
本实用新型涉及水处理设备技术领域，具体涉及一种热交换水处理装置。
背景技术
水是生命之源，人体一切的生命活动都离不开水，生活饮用水水质的好坏与人们的身体健康密切相关。人们每天都要饮用一定量的水，有些水水质较差，煮沸后仍有很多杂质，长期饮用不利于身体健康。据世界卫生组织(WHO)调查表明，全世界80%的疾病和50%的儿童死亡都与饮用水水质不良有关。中国有四分之一的人口在饮用不符合卫生标准的水，“水污染”已经成为中国最主要的水环境问题。经过多年饮水与健康知识的宣传和普及，人们已逐步了解饮水水质对人体健康的影响，更重视饮水安全，这为净水器产品的生产提供了很大市场前景。家用净水器在欧美发达国家95%的家庭已在使用，而在国内家庭使用率还不到5%，因此净水器在国内还有广大的发展空间。
净水器可有效滤除水中的铁锈、砂石、胶体以及直径大于5微米的一切杂质;颗粒活性碳滤芯性碳有超强的吸附力，可以有效的吸附水中余氯、嗅味、异色、农药等化学药剂;精密活性碳滤芯，可有效去除水中的细菌、毒素、重金属等。
目前市面上家用净水器种类繁多，但其大多仅用于净化水源，制约了它的发展空间，其实用性有待加强。
发明内容
本实用新型的目的是提供一种热交换水处理装置，它设计科学合理，不仅能够净化水源，还具有净水加热功能，通过热交换器制成温水，节能环保，符合人们的需求。

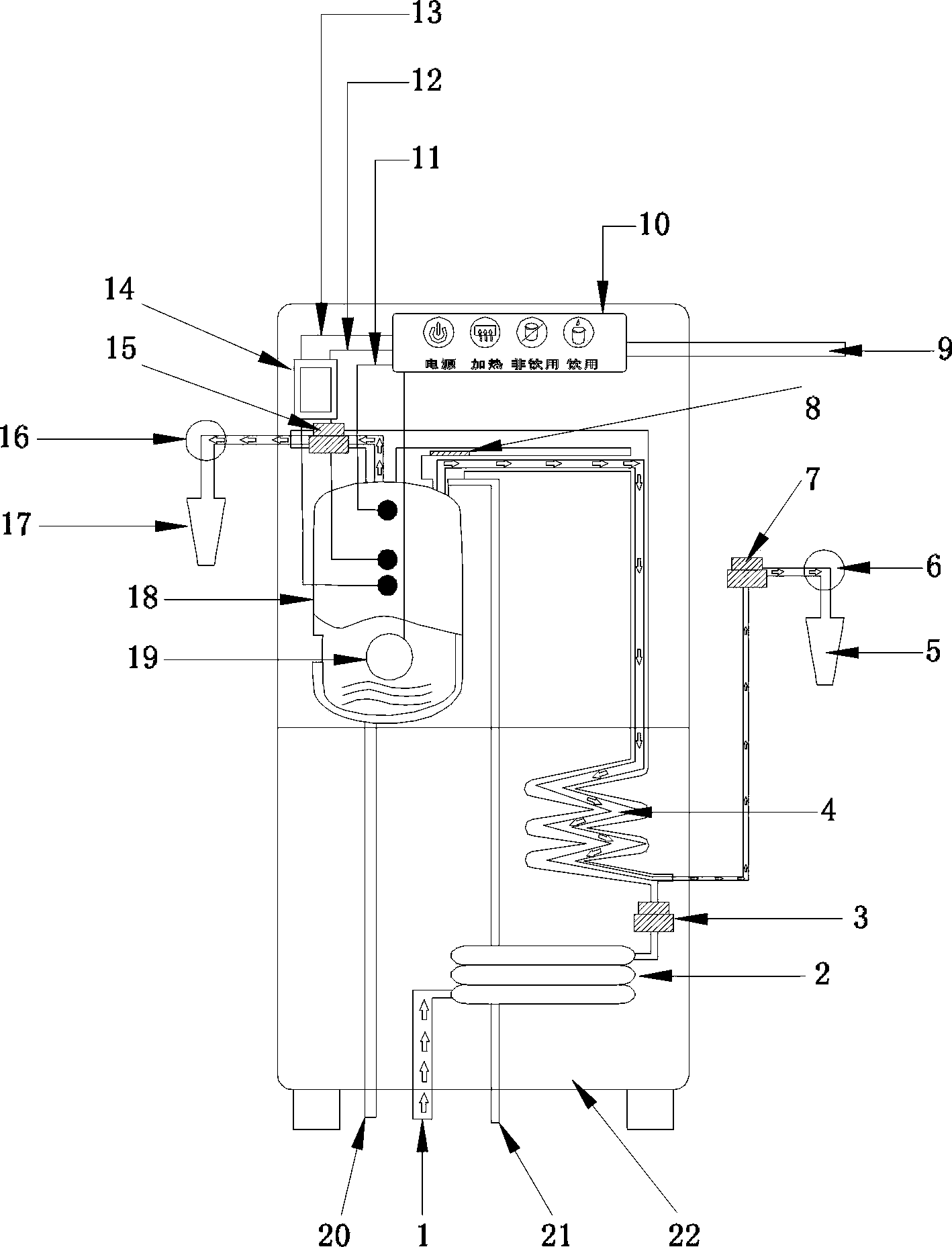

为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：它包含自来水进水口、过滤器、进水阀、热交换器、温开水龙头、温开水按键、温水阀、泄压阀、带插电源线、智能控制板、控温器一、控温器二、控温器三、调试/工作开关、开水阀、开水按键、开水龙头、热水箱、发热管、热水胆排污口、泄压阀排水口和净水器主体，净水器主体的内部安装有热水箱、热交换器和过滤器，热水箱的内部下方设置有发热管，热水箱的内部上方由上至下依次设置有控温器一、控温器二、控温器三，控温器二、控温器三通过调试/工作开关与净水器主体外壁安装的智能控制板连接，控温器一和发热管与智能控制板连接，智能控制板上连接有带插电源线;热水箱的上端连接有开水管，该开水管穿出净水器主体外部处安装有开水阀、开水按键，且该开水管的端部安装有开水龙头;热水箱的上端设置有泄压阀，泄压阀通过排水管与净水器主体下端的泄压阀排水口连接;净水器主体下端设置有自来水进水口，自来水进水口通过水管与过滤器的一端连接，过滤器的另一端通过水管与热交换器的外管连接，且该水管上安装有进水阀，热交换器的上端与热水箱的上端连接，热交换器的内管穿出净水器主体与温开水龙头连接，且靠近温开水龙头的内管上安装有温水阀和温开水按键。
所述的智能控制板上设置有电源指示灯、加热指示灯、非饮用指示灯和饮用指示灯。
所述的控温器一用于控制水温，智能控制板上饮用灯亮，即可以饮用。
所述的控温器二用于保护开关。
所述的控温器三用于控制加热，加热至100度即停止加热。
所述的调试/工作开关安装于净水器主体的背部。
本实用新型设计科学合理，不仅能够净化水源，还具有净水加热功能，通过热交换器制成温水，节能环保，符合人们的需求。
