申请日2014.12.10
公开(公告)日2015.05.20
IPC分类号F23G7/00
摘要
本实用新型公开了一种针对含油污泥的焚烧处理装置，其包括有通过管道依序连接的污泥储存仓、污泥输送泵、污泥焚烧装置、二燃室、高温旋风除尘器、余热锅炉、急冷器、吸收塔、引风机及烟囱，用于对烟气进行在线监测及控制的CEMS系统，所述污泥焚烧装置为一回转窑焚烧炉，所述回转窑焚烧炉包括有一个呈一定斜度放置的圆筒状筒体、密封设在所述筒体前端的前端板、驱动所述圆筒状筒体转动的驱动机构及用于支撑所述筒体的支撑机构，在所述圆筒状筒体的尾部采用耐热合金钢板密封。

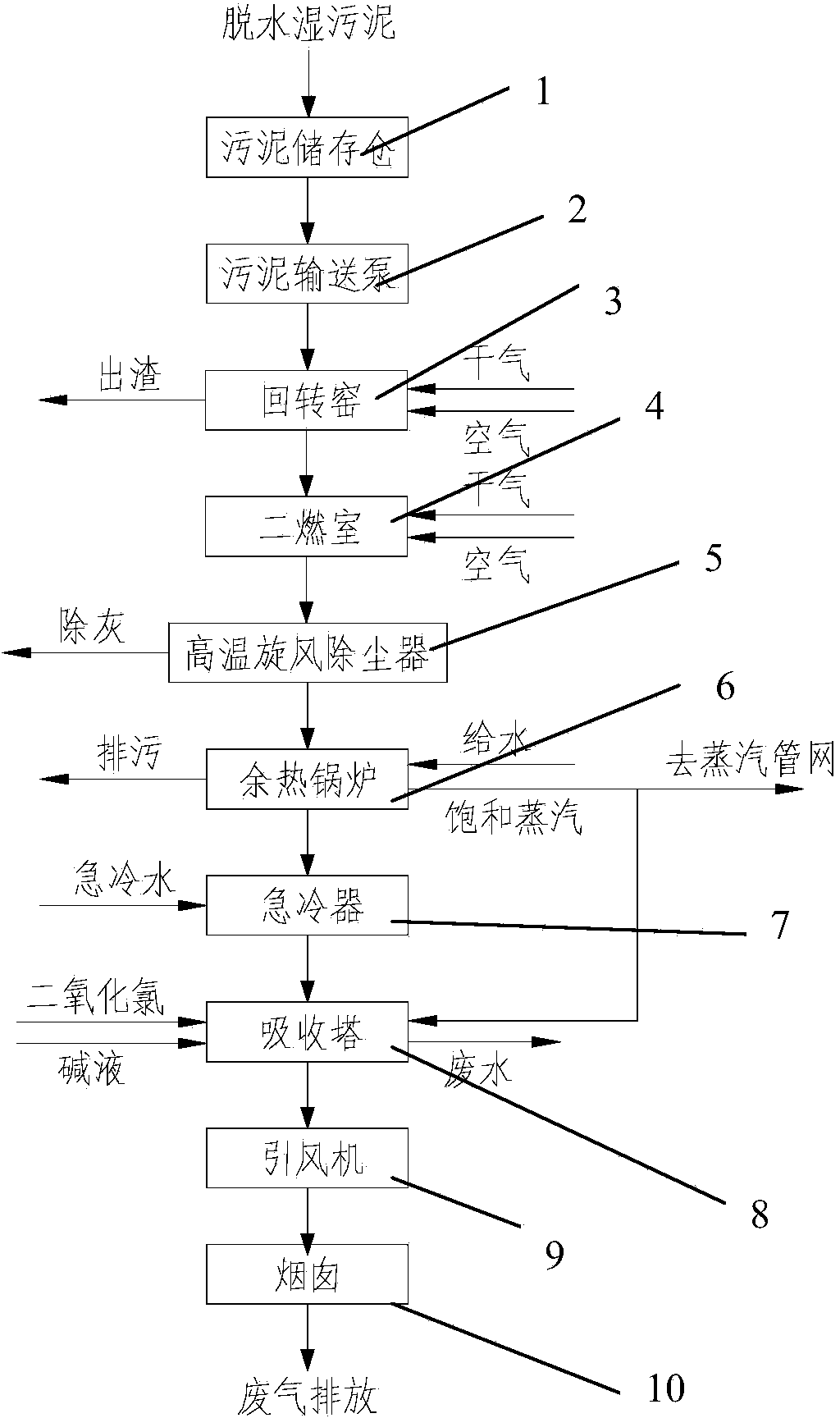

摘要附图
权利要求书
1.一种针对含油污泥的焚烧处理装置，包括有通过管道依序连接的污泥 储存仓、污泥输送泵、污泥焚烧装置、二燃室、高温旋风除尘器、余热锅炉、 急冷器、吸收塔、引风机及烟囱，用于对烟气进行在线监测及控制的CEMS 系统，其特征在于，所述污泥焚烧装置为一回转窑焚烧炉，所述回转窑焚烧 炉包括有一个呈一定斜度放置的圆筒状筒体、密封设在所述筒体前端的前端 板、驱动所述圆筒状筒体转动的驱动机构及用于支撑所述筒体的支撑机构， 在所述圆筒状筒体的尾部采用耐热合金钢板密封。
2.根据权利要求1所述的针对含油污泥的焚烧处理装置，其特征在于， 所述筒体包括采用镇静钢板卷焊制成的壳体，衬在所述壳体内及壳体两端部 的耐火层和隔热层。
3.根据权利要求2所述的针对含油污泥的焚烧处理装置，其特征在于， 所述耐火层由紧贴所述壳体的高密度陶瓷纤维板和高铝耐火浇注料压制而 成;所述隔热层由高强轻质隔热砖和高铝砖砌成一体而成。
4.根据权利要求2所述的针对含油污泥的焚烧处理装置，其特征在于， 所述壳体外设有2组轮带，每组所述轮带套在所述壳体上，与所述壳体间设 有一块铁板隔开，在所述轮带与所述壳体间保留一定间隙。
5.根据权利要求4所述的针对含油污泥的焚烧处理装置，其特征在于， 所述轮带下设有2组托轮，所述托轮比所述轮带宽50mm-100mm。
6.根据权利要求1所述的针对含油污泥的焚烧处理装置，其特征在于， 所述圆筒状筒体放置的斜度为1.5度。
7.根据权利要求1所述的针对含油污泥的焚烧处理装置，其特征在于， 所述前端板中安装有燃烧器、螺旋输送机、仪表接口，并设有独立的支撑结 构。
8.根据权利要求1所述的针对含油污泥的焚烧处理装置，其特征在于， 所述前端板采用特殊定制的双层柔性金属密封与所述圆筒状筒体密封连接。
9.根据权利要求1所述的针对含油污泥的焚烧处理装置，其特征在于， 所述回转窑的运行温度范围在800℃-950℃之间。
说明书
一种针对含油污泥的焚烧处理装置
技术领域
本实用新型涉及一种针对含油污泥的焚烧处理装置。
背景技术
炼油厂的污泥焚烧主要是把污水处理过程中产生的剩余活性污泥、气浮 设施产生的浮渣以及池底、污水调节罐底产生的含油污泥进行减量化、无害 化处置。由于污泥的含水率为80-85%，而污水处理设施为连续运转，则污泥 的产生也是连续不断的产生，因而污泥焚烧所需要的原料供应不中断。而目 前用于焚烧污泥的回转窑都不能接收连续不断提供的污泥。
实用新型内容
本实用新型的目的在于提供一种针对含油污泥的焚烧处理装置，利用该 焚烧装置可以接收连续不断提供的污泥，同时能排出无污染的气体。
本实用新型中针对含油污泥的焚烧处理装置包括有通过管道依序连接的 污泥储存仓、污泥输送泵、污泥焚烧装置、二燃室、高温旋风除尘器、余热 锅炉、急冷器、吸收塔、引风机及烟囱，用于对烟气进行在线监测及控制的 CEMS系统，所述污泥焚烧装置为一回转窑焚烧炉，所述回转窑焚烧炉包括 有一个呈一定斜度放置的圆筒状筒体、密封设在所述筒体前端的前端板、驱 动所述圆筒状筒体转动的驱动机构及用于支撑所述筒体的支撑机构，在所述 圆筒状筒体的尾部采用耐热合金钢板密封。
所述筒体包括采用镇静钢板卷焊制成的壳体，衬在所述壳体内及两端部 的耐火层和隔热层。
所述耐火层由紧贴所述壳体的高密度陶瓷纤维板和高铝耐火浇注料压制 而成;所述隔热层由高强轻质隔热砖和高铝砖砌成一体而成。
所述壳体外设有2组轮带，每组所述轮带套在所述壳体上，与所述壳体 间设有一块铁板隔开，在所述轮带与所述壳体间保留一定间隙。
所述轮带下设有2组托轮，所述托轮比所述轮带宽50mm-100mm。
所述圆筒状筒体放置的斜度为1.5度。
所述前端板中安装有燃烧器、螺旋输送机、仪表接口，并设有独立的支 撑结构。
所述前端板采用特殊定制的双层柔性金属密封与所述圆筒状筒体密封连 接。
所述回转窑的运行温度范围在800℃-950℃之间。
本实用新型中针对含油污泥的焚烧处理装置具有简单、成熟、先进、实 用、稳定、经济合理的优点，尽量利用已有的条件，以达到节省投资和运行 管理费用的目的。并严格执行国家和地方、行业关于安全、环境保护、职业 卫生等政策法规、规范及标准，为安全、平稳、满负荷、长周期、优化高效 运转创造条件。确保各种污染物排放严格达到国家相关环保排放要求。
