申请日2014.12.10
公开(公告)日2015.05.27
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型公开了一种洗手间废水利用装置，包括积水装置，抽水泵和马桶水箱，所述积水装置与所述抽水泵之间、所述抽水泵与所述马桶水箱之间均通过水管连接，所述积水装置顶部表面设置有均匀分布的水孔，所述积水装置一端设有进水口，另一端设有出水口;所述马桶水箱顶部安装有控制中心，所述控制中心连接所述马桶水箱内置的高水位开关和低水位开关，且所述控制中心电连接抽水泵。该种装置采用容器将洗澡、洗脸和厨房用水收集起来，并通过活性炭净化收集水，净化后通过抽水泵输送到马桶水箱内，进行使用，而且马桶水箱内安装有高、低水位开关，可以触发抽水泵的开和关。该装置可以充分利用废水，节约水资源，而且智能控制耗电低、制作成本低。

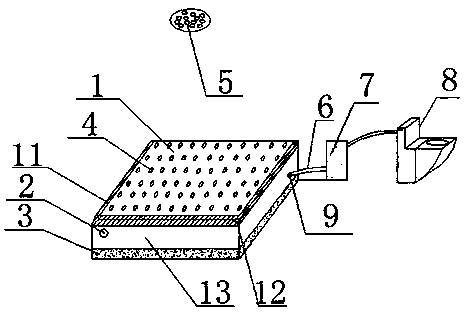

摘要附图
权利要求书
1.一种洗手间废水利用装置，包括积水装置，抽水泵和马桶水箱，所述积水装置与所述抽水泵之间、所述抽水泵与所述马桶水箱之间均通过水管连接，其特征在于：所述积水装置顶部表面设置有均匀分布的水孔，所述积水装置一端设有进水口，另一端设有出水口;所述马桶水箱顶部安装有控制中心，所述控制中心连接所述马桶水箱内置的高水位开关和低水位开关，且所述控制中心电连接抽水泵。
2.根据权利要求1所述的一种洗手间废水利用装置，其特征在于：位于淋浴底部的所述积水装置顶部边缘安装有橡胶边且拐角处设有圆角，所述积水装置底部设有活性炭吸附层。
3.根据权利要求1所述的一种洗手间废水利用装置，其特征在于：所述进水口连接面盆和厨房排水通道。
4.根据权利要求1所述的一种洗手间废水利用装置，其特征在于：所述马桶水箱顶部一端设置有清水净水管，所述清水净水管内置有进水阀;所述马桶水箱顶部另一端设置有废水进水管;所述马桶水箱顶部设置有冲水按钮。
5.根据权利要求1所述的一种洗手间废水利用装置，其特征在于：所述控制中心内置有智能处理芯片和水位传感器，所述水位传感器电连接高水位开关和低水位开关;所述控制中心电连接智能开关，所述智能开关电连接抽水泵电机。
说明书
一种洗手间废水利用装置
技术领域
本实用新型涉及一种废水利用装置，具体为一种洗手间废水利用装置，属于环保家具技术领域。
背景技术
随着社会的发展，节约资源的必要性越来越突出，建设节约型社会是我们每个人的责任，例如，节约用电，节约用水，是我们都能做到的，在生活中节约用电我们都可以做到该做的，但是对于节约用水，是一个很艰巨的任务，在日常生活中我们洗澡、洗脸刷牙和厨房都需要用水，尽管在我们用水的过程中已经很节约，但是对于已经用过的水我们只能眼睁睁看着水流走，而不能再利用，真心感觉浪费。
家用的马桶，因为家庭人数多，使用频繁，进而冲马桶用的水也比较多，如果可以把洗脸、洗澡和厨房用水收集起来，用在冲马桶上，将会节省相当大的水资源，为节约型社会做贡献。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种洗手间废水利用装置，采用抽水泵将收集的污水输送到马桶的水箱内，然后用于冲马桶，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种洗手间废水利用装置，包括积水装置，抽水泵和马桶水箱，所述积水装置与所述抽水泵之间、所述抽水泵与所述马桶水箱之间均通过水管连接，所述积水装置顶部表面设置有均匀分布的水孔，所述积水装置一端设有进水口，另一端设有出水口;所述马桶水箱顶部安装有控制中心，所述控制中心连接所述马桶水箱内置的高水位开关和低水位开关，且所述控制中心电连接抽水泵。
进一步的，位于淋浴底部的所述积水装置顶部边缘安装有橡胶边且拐角处设有圆角，所述积水装置底部设有活性炭吸附层。
进一步的，所述进水口连接面盆和厨房排水通道。
进一步的，所述马桶水箱顶部一端设置有清水净水管，所述清水净水管内置有进水阀;所述马桶水箱顶部另一端设置有废水进水管;所述马桶水箱顶部设置有冲水按钮。
进一步的，所述控制中心内置有智能处理芯片和水位传感器，所述水位传感器电连接高水位开关和低水位开关;所述控制中心电连接智能开关，所述智能开关电连接抽水泵电机。
与现有技术相比，本实用新型的有益效果是：该种洗手间废水利用装置采用容器将洗澡、洗脸和厨房用水收集起来，并通过活性炭净化收集水，净化后通过抽水泵输送到马桶水箱内，进行使用，而且马桶水箱内安装有高、低水位开关，可以触发抽水泵的开和关。该装置可以充分利用废水，节约水资源，而且智能控制耗电低、制作成本低。
