申请日2014.11.19
公开(公告)日2015.04.08
IPC分类号C02F9/04
摘要
本发明公开了一种锅炉用水处理系统，包括石英砂过滤器、活性炭过滤器、保安过滤器、高压泵、反渗透系统、除碳器、设置在除碳器下方的水箱、混床送水泵、离子交换混床、树脂捕捉器、与树脂捕捉器连接的纯水箱、与纯水箱连接的纯水泵、与离子交换混床的污水出口连接的废水中和池、以及与废水中和池连接的中和水泵，所述离子交换混床中设置有均匀混合的阴离子交换树脂和阳离子交换树脂。本发明锅炉用水处理系统，其通过加药系统和石英砂过滤器能彻底去除水中胶体、悬浮物等杂质;通过反渗透系统可去除水中99.9%的有机物和细菌及98%的盐类;通过离子交换混床进行去离子处理后，能获得高纯度的去离子水水质;从而能保证锅炉长期保持。
权利要求书

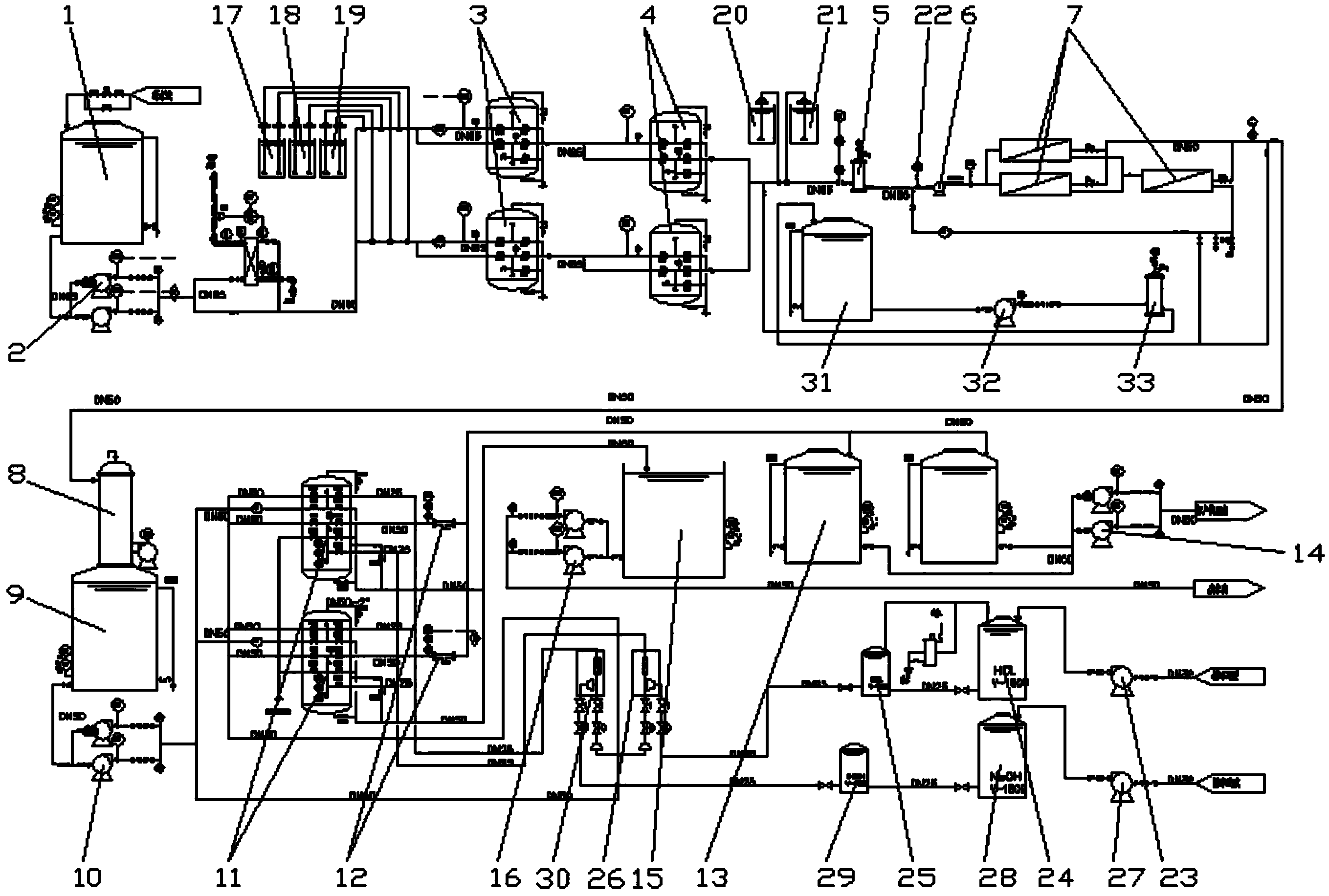

1.一种锅炉用水处理系统，其特征在于：包括沿水流方向依次连接的原 水箱、原水泵、石英砂过滤器、活性炭过滤器、保安过滤器、高压泵、反渗 透系统、除碳器、设置在除碳器下方的水箱、混床送水泵、离子交换混床、 树脂捕捉器、与树脂捕捉器连接的纯水箱、与纯水箱连接的纯水泵、与离子 交换混床的污水出口连接的废水中和池、以及与废水中和池连接的中和水泵， 所述离子交换混床中设置有均匀混合的阴离子交换树脂和阳离子交换树脂;
还包括设置在原水泵和石英砂过滤器之间加药系统，所述加药系统包括 PAC添加药系统、PAM添加药系统和NACLO添加药系统;
还包括设置在保安过滤器进水端的阻垢剂添加系统和NaHSO添加系统， 以及设置在高压泵进水口端由PLC控制的电控阀;
还包括酸添加系统，所述酸添加系统包括酸泵、与酸泵出口连接的酸储 存槽、与酸储存槽连接的酸计量桶、以及将酸计量桶中酸吸入离子交换混床 的第一吸入器;
还包括碱添加系统，所述碱添加系统包括碱泵、与碱泵出口连接的碱储 存槽、与碱储存槽连接的碱计量桶、以及将碱计量桶中碱吸入离子交换混床 的第二吸入器。
2.根据权利要求1所述的锅炉用水处理系统，其特征在于：还包括清洗系 统，所述清洗系统包括沿水流方向依次连接的清洗箱、清洗泵和清洗过滤器， 所述清洗过滤器的出水端与保安过滤器的进水端连接，所述反渗透系统的出 水端与清洗箱连接。
说明书
锅炉用水处理系统
技术领域
本发明涉及一种水处理设备，特别涉及一种锅炉用水处理系统。
背景技术
煤气发电是利用煤气燃烧产生的热量加热锅炉，再利用锅炉产生的蒸汽驱 动发电机发电。
而锅炉用水需要经过严格的处理，否则锅炉容易结垢，降低热量利用率; 现有技术中的水处理设备处理后的水中的离子含量仍然较高，使得锅炉在长期 运行中仍然会出现结垢等问题。
发明内容
有鉴于此，本发明的目的是提供一种锅炉用水处理系统，以去获得高纯度的 去离子水，以避免离子态物质对锅炉的长期稳定运行造成影响。
本发明锅炉用水处理系统，包括沿水流方向依次连接的原水箱、原水泵、 石英砂过滤器、活性炭过滤器、保安过滤器、高压泵、反渗透系统、除碳器、 设置在除碳器下方的水箱、混床送水泵、离子交换混床、树脂捕捉器、与树 脂捕捉器连接的纯水箱、与纯水箱连接的纯水泵、与离子交换混床的污水出 口连接的废水中和池、以及与废水中和池连接的中和水泵，所述离子交换混 床中设置有均匀混合的阴离子交换树脂和阳离子交换树脂;
还包括设置在原水泵和石英砂过滤器之间加药系统，所述加药系统包括 PAC添加药系统、PAM添加药系统和NACLO添加药系统;
还包括设置在保安过滤器进水端的阻垢剂添加系统和NaHSO添加系统， 以及设置在高压泵进水口端由PLC控制的电控阀;
还包括酸添加系统，所述酸添加系统包括酸泵、与酸泵出口连接的酸储 存槽、与酸储存槽连接的酸计量桶、以及将酸计量桶中酸吸入离子交换混床 的第一吸入器;
还包括碱添加系统，所述碱添加系统包括碱泵、与碱泵出口连接的碱储 存槽、与碱储存槽连接的碱计量桶、以及将碱计量桶中碱吸入离子交换混床 的第二吸入器。
进一步，所述锅炉用水处理系统还包括清洗系统，所述清洗系统包括沿水 流方向依次连接的清洗箱、清洗泵和清洗过滤器，所述清洗过滤器的出水端 与保安过滤器的进水端连接，所述反渗透系统的出水端与清洗箱连接。
本发明的有益效果：
1、本发明锅炉用水处理系统，其通过在石英砂过滤器之前设置加药系统， 向水中分别投加PAC(碱式氯化铝)、PAM(聚炳烯酰氨)和NACLO(次氯酸钠);PAC 投加后可与水中微小的胶体、悬浮物甚至大分子有机物相互碰撞而粘合，消除胶 体颗粒之间的静电排斥，使得胶体微粒变为不稳定状态，而使微粒聚结形成较大 颗粒，从而达到沉淀的目的，配以PAM助凝剂效果尤为显著;PAM是一种有机高 分子混凝剂，溶于水后，会产生水解和缩聚反应而形成线性结构的高聚合物，这 种结构使线的两端各吸附胶体颗粒，在相距较远的两个微粒之间起着粘结架桥作 用，使微粒逐步变大，形成大颗粒的絮凝体(矾花)，帮助已经中和的胶体微粒 进一步凝聚，从而使石英砂过滤器能彻底去除水中胶体、悬浮物等杂质;并且添 加NACLO能防止原水和管路中的细菌繁殖增生，能避免细菌对后续水处理设备造 成破坏。
2、本发明锅炉用水处理系统，其反渗透系统的反渗透膜孔径只有3x10-10M, 是离子级的分离设备,分离对象是溶液中的离子范围和分子量很小的有机物，利 用反渗透可去除水中99.9%的有机物和细菌及98%的盐类，使水质得到很大的改 善;同时其设置的电控阀在PLC的控制下打开，可方便的控制反渗透系统的压力， 能避免高压泵的突然启动增压对RO膜元件产生破坏;同时在反渗透系统停止工作 时，能利用清洗系统对反渗透膜组进行自动冲洗，能防止浓水中的高浓度盐类在 反渗透膜表面沉积结垢而影响反渗透系统的性能。
3、本发明锅炉用水处理系统，采用离子交换混床对水中的离子态物质进行 交换，且离子交换混床中的阴离子交换树脂和阳离子交换树脂均匀混合，使得 阴阳离子交换几乎是同时进行，消除了逆反应的影响，因此采用本处理系统对锅 炉水进行去离子处理后，能获得高纯度的去离子水水质;且当离子交换混床使 用一段时间后，通过酸、碱添加系统对离子交换混床加盐酸和氢氧化钠溶液， 能使离子交换混床再生，使得本处理系统能长期稳定运行。
