申请日2014.11.19
公开(公告)日2015.04.08
IPC分类号C02F9/04
摘要
本发明公开了一种带反冲洗功能的余热发电锅炉补给水处理系统，包括依次连接的石英砂过滤器、活性炭过滤器、一级高压泵、一级反渗透系统、二级高压泵、二级反渗透系统等;还包括PAC添加系统和PAM添加系统、阻垢剂添加系统和还原剂添加系统和清洗系统，所述清洗系统包括清洗箱、清洗泵和清洗过滤器。本发明清洗系统工作，清洗泵将清洗箱中的清洗液泵出，经清洗过滤器处理后分别送入一级反渗透系统和二级反渗透系统，一级反渗透系统和二级反渗透系统流出的清洗液再流回清洗箱，形成循环冲洗，从而可方便的对水处理系统进行清洗维护，避免反渗透系统结垢，保证其长期可靠运行。
权利要求书

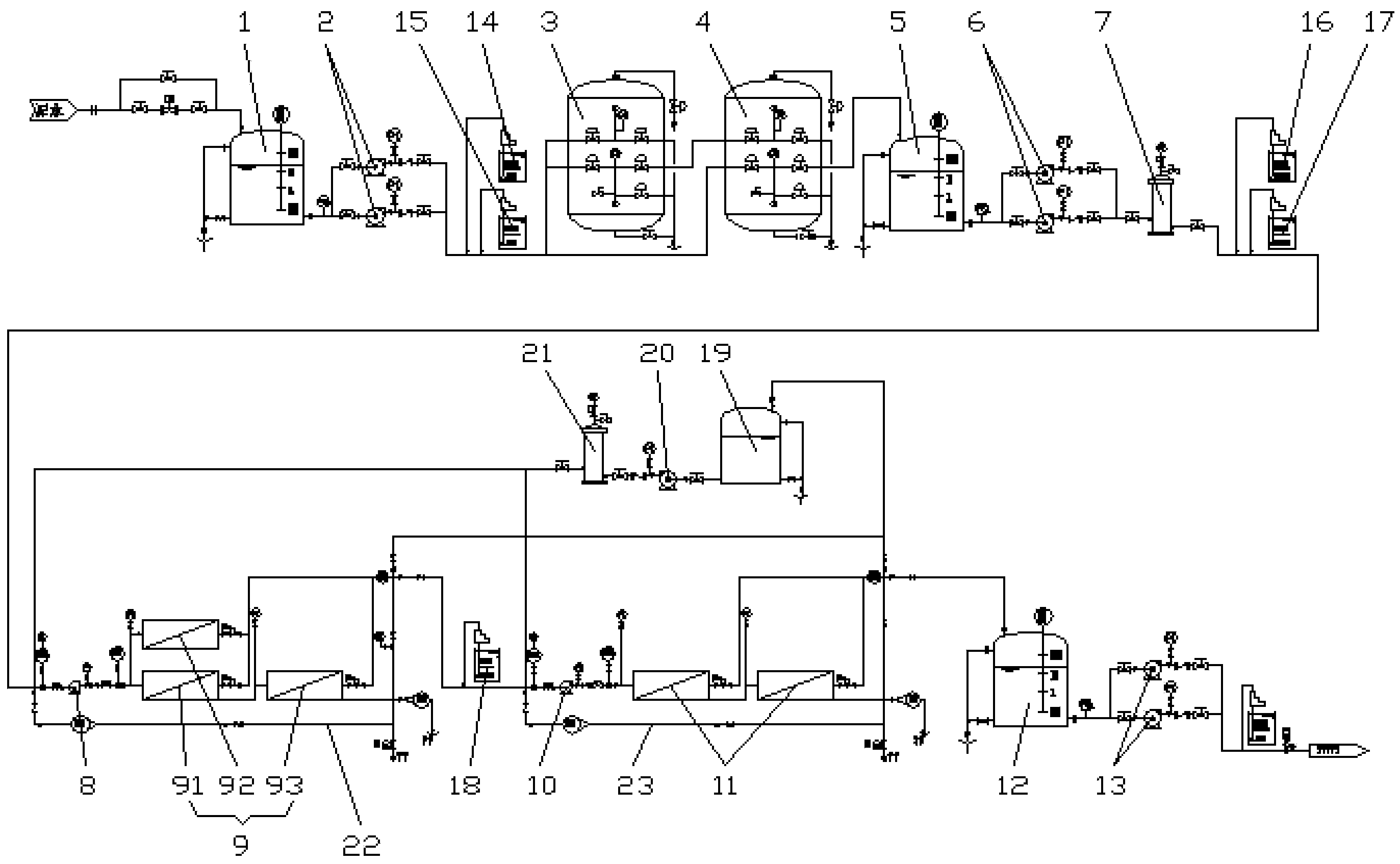

1.一种带反冲洗功能的余热发电锅炉补给水处理系统，其特征在于：包括 沿水流方向依次连接的源水箱、原水泵、石英砂过滤器、活性炭过滤器、中 间水箱、送水泵、保安过滤器、一级高压泵、一级反渗透系统、二级高压泵、 二级反渗透系统、纯水箱和纯水泵;
还包括设置在原水泵与石英砂过滤器之间的PAC添加系统和PAM添加系 统、设置在保安过滤器和一级高压泵之间的阻垢剂添加系统和还原剂添加系 统、以及设置在一级反渗透系统和二级高压泵之间的NAOH添加系统;
还包括清洗系统，所述清洗系统包括沿水流方向依次连接的清洗箱、清 洗泵和清洗过滤器，所述清洗过滤器的出水端分别与一级高压泵和二级高压 泵的进水端连接，所述一级反渗透系统和二级反渗透系统的出水端分别与清 洗箱连接。
2.根据权利要求1所述的带反冲洗功能的余热发电锅炉补给水处理系统， 其特征在于：所述一级反渗透系统包括第一反渗透膜滤芯、第二反渗透膜滤 芯和第三反渗透膜滤芯，所述第一反渗透膜滤芯和第二反渗透膜滤芯的进水 端和一级高压泵的出水端连接，所述第一反渗透膜滤芯和第二反渗透膜滤芯 的的纯水出口和二级高压泵的进水端连接，所述第一反渗透膜滤芯和第二反 渗透膜滤芯的的污水出口和第三反渗透膜滤芯的进水端连接，所述第三反渗 透膜滤芯的纯水出口和二级高压泵的进水端连接。
3.根据权利要求1所述的带反冲洗功能的余热发电锅炉补给水处理系统， 其特征在于：所述清洗系统还包括连接一级反渗透系统出水端和一级高压泵 进水端的第一循环管道、以及连接二级反渗透系统的出水端和二级高压泵进 水端的第二循环管道。
4.根据权利要求1所述的带反冲洗功能的余热发电锅炉补给水处理系统， 其特征在于：所述原水泵和送水泵均为两台并联布置。
说明书
带反冲洗功能的余热发电锅炉补给水处理系统
技术领域
本发明涉及一种水处理设备，特别涉及一种余热发电锅炉补给水的处理设 备。
背景技术
余热锅炉，顾名思义是指利用各种工业过程中的废气、废料或废液中的余 热及其可燃物质燃烧后产生的热量把水加热到一定工质的锅炉，余热锅炉通过 余热回收可以生产蒸汽来驱动发电设备进行发电。
余热锅炉发电所需的锅炉补给水对水的质量要求较高，如其要求脱盐率： 一年内≥95%;三年内≥92%;硬度：<0.5PPM(CaCO3);可溶硅：<0.5PPM (SiO2);Fe、Mn：<0.01PPM;若补给水的质量达不到要求，则余热锅炉会因 结垢等原因大大降低对工业过程中产生的余热的利用率，进而减小发电量。
然而现有技术中的水处理设备处理后的水并不能达到余热锅炉发电所需补 给水的质量要求。
并且现有的过滤水处理装置不具有自动冲洗功能，使得其在使用过程中的 清洗维护方便性不够。
发明内容
有鉴于此，本发明的目的是提供一种带反冲洗功能的余热发电锅炉补给水处 理系统，以满足余热锅炉发电设备对补给水质量的要求。
本发明带反冲洗功能的余热发电锅炉补给水处理系统，包括沿水流方向依 次连接的源水箱、原水泵、石英砂过滤器、活性炭过滤器、中间水箱、送水 泵、保安过滤器、一级高压泵、一级反渗透系统、二级高压泵、二级反渗透 系统、纯水箱和纯水泵;
还包括设置在原水泵与石英砂过滤器之间的PAC添加系统和PAM添加系 统、设置在保安过滤器和一级高压泵之间的阻垢剂添加系统和还原剂添加系 统、以及设置在一级反渗透系统和二级高压泵之间的NAOH添加系统;
还包括清洗系统，所述清洗系统包括沿水流方向依次连接的清洗箱、清 洗泵和清洗过滤器，所述清洗过滤器的出水端分别与一级高压泵和二级高压 泵的进水端连接，所述一级反渗透系统和二级反渗透系统的出水端分别与清 洗箱连接。
进一步，所述一级反渗透系统包括第一反渗透膜滤芯、第二反渗透膜滤芯 和第三反渗透膜滤芯，所述第一反渗透膜滤芯和第二反渗透膜滤芯的进水端 和一级高压泵的出水端连接，所述第一反渗透膜滤芯和第二反渗透膜滤芯的 的纯水出口和二级高压泵的进水端连接，所述第一反渗透膜滤芯和第二反渗 透膜滤芯的的污水出口和第三反渗透膜滤芯的进水端连接，所述第三反渗透 膜滤芯的纯水出口和二级高压泵的进水端连接。
进一步，所述清洗系统还包括连接一级反渗透系统出水端和一级高压泵进 水端的第一循环管道、以及连接二级反渗透系统的出水端和二级高压泵进水 端的第二循环管道。
进一步，所述原水泵和送水泵均为两台并联布置。
本发明的有益效果：
1、本发明带反冲洗功能的余热发电锅炉补给水处理系统，在正常运行时， 清洗系统不工作，清洗系统管道上的阀门关闭;需要对反渗透系统进行清洗 时，清洗系统工作，清洗泵将清洗箱中的清洗液泵出，经清洗过滤器处理后 分别送入一级反渗透系统和二级反渗透系统，一级反渗透系统和二级反渗透 系统流出的清洗液再流回清洗箱，形成循环冲洗，从而可方便的对水处理系 统进行清洗维护，避免反渗透系统结垢，保证其长期可靠运行。
2、本发明带反冲洗功能的余热发电锅炉补给水处理系统，其石英砂过滤器 用以去除自来水中悬浮物、污泥、胶体，其活性炭过滤器用以去除水中的有机 物、病菌和吸附余氯;保安过滤器用以截留水中5μm以上的颗粒，胶体、悬浮 物，以保护反渗透膜,确保系统的正常运行;一级反渗透系统和二级反渗透系统 用以去除水中的离子范围和分子量很小的有机物，能达到99.9%的有机物和细 菌去除率和98%的盐类去除率，从而满足余热锅炉发电补给水的使用要求，保证 余热锅炉长期运行状态下具有良好的热转换效率。
3、本发明带反冲洗功能的余热发电锅炉补给水处理系统，通过PAC添加系 统和PAM添加系统分别投加PAC(碱式氯化铝)和PAM(聚炳烯酰氨)，PAC投加 后可与水中微小的胶体、悬浮物甚至大分子有机物相互碰撞而粘合，消除胶体颗 粒之间的静电排斥，使得胶体微粒变为不稳定状态，而使微粒聚结形成较大颗粒， 从而达到沉淀的目的，配以PAM助凝剂效果尤为显著;PAM是一种有机高分子混 凝剂，溶于水后，会产生水解和缩聚反应而形成线性结构的高聚合物，这种结构 使线的两端各吸附胶体颗粒，在相距较远的两个微粒之间起着粘结架桥作用，使 微粒逐步变大，形成大颗粒的絮凝体(矾花)，帮助已经中和的胶体微粒进一步 凝聚，利于过滤器对水中胶体、悬浮物的彻底去除。
4、本发明带反冲洗功能的余热发电锅炉补给水处理系统，因为在反渗透工 艺中给水的盐类被浓缩，以致含盐浓度有可能超过它们的溶解度，为了防止浓水 端，特别是第三反渗透膜滤芯的浓水侧CaCO3、CaSO4浓度积大于其平衡溶解度指 数而结晶析出，从而破坏膜元件的应有特性，因此采用在一级高压泵进水端处 投加有机化合阻垢剂和还原剂，增加盐类在水中的溶解度，从而使盐类随浓水排 放。
5、本发明带反冲洗功能的余热发电锅炉补给水处理系统，其NAOH添加系 统加入NAOH与水中的盐离子进行反应，从而能进一步提高盐离子的去除率， 提高锅炉补给水的脱盐率。
