申请日2014.11.19
公开(公告)日2015.05.13
IPC分类号C02F103/30; C02F9/02
摘要
本实用新型公开了一种纺织废水过滤处理装置，包括基座，基座下方设置有万向轮，基座上由高到低依次连接有三个过滤罐，最高位的过滤罐顶部连接有进液管，最低位的过滤罐底部连接有出液管，过滤罐内侧的顶部设置有环形喷嘴，环形喷嘴的内侧设置有高压冲洗管，过滤罐的内壁设置有弧形滤网，环形喷嘴与弧形滤网相接触，弧形滤网的底部设置有沉淀槽，沉淀槽内侧连接有锥形流道，锥形流道通过水平管路连接至下一级过滤罐的顶部，水平管路中通过法兰连接有过滤器，过滤器的出口处设置有截止阀。本实用新型能够改进现有技术的不足，减少了过滤过程中产生的泡沫，简化了维护步骤。
权利要求书

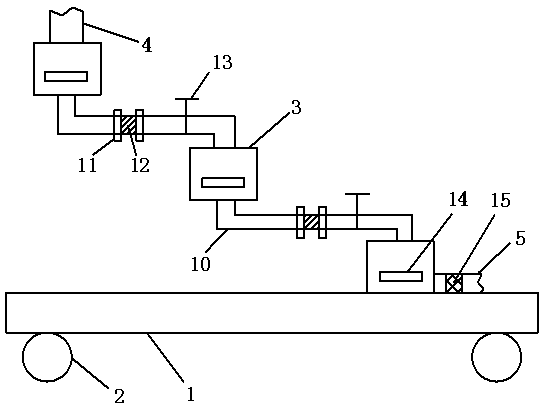

1.一种纺织废水过滤处理装置，其特征在于：包括基座(1)，基座(1)下方设置有万向轮(2)，基座(1)上由高到低依次连接有三个过滤罐(3)，最高位的过滤罐(3)顶部连接有进液管(4)，最低位的过滤罐底部连接有出液管(5)，过滤罐(3)内侧的顶部设置有环形喷嘴(6)，环形喷嘴(6)的内侧设置有高压冲洗管(16)，过滤罐(3)的内壁设置有弧形滤网(7)，环形喷嘴(6)与弧形滤网(7)相接触，弧形滤网(7)的底部设置有沉淀槽(8)，沉淀槽(8)内侧连接有锥形流道(9)，锥形流道(9)通过水平管路(10)连接至下一级过滤罐(3)的顶部，水平管路(10)中通过法兰(11)连接有过滤器(12)，过滤器(12)的出口处设置有截止阀(13)。
2.根据权利要求1所述的纺织废水过滤处理装置，其特征在于：所述过滤罐(3)上设置有观察窗(14)。
3.根据权利要求1所述的纺织废水过滤处理装置，其特征在于：所述出液管(5)上设置有金属丝网除沫器(15)。
说明书
一种纺织废水过滤处理装置
技术领域
本实用新型涉及一种过滤装置，尤其是一种纺织废水过滤处理装置。
背景技术
在纺织品生产中，往往会产生大量的废水，如果在排放前不加以处理，会对环境造成很大的损害。现有的废水过滤装置在过滤过程中产生大量泡沫，影响到了后续工序的顺利进行，并且维护工作繁琐，降低了设备的使用率。
实用新型内容
本实用新型要解决的技术问题是提供一种纺织废水过滤处理装置，能够解决现有技术的不足，减少了过滤过程中产生的泡沫，简化了维护步骤。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种纺织废水过滤处理装置，包括基座，基座下方设置有万向轮，基座上由高到低依次连接有三个过滤罐，最高位的过滤罐顶部连接有进液管，最低位的过滤罐底部连接有出液管，过滤罐内侧的顶部设置有环形喷嘴，环形喷嘴的内侧设置有高压冲洗管，过滤罐的内壁设置有弧形滤网，环形喷嘴与弧形滤网相接触，弧形滤网的底部设置有沉淀槽，沉淀槽内侧连接有锥形流道，锥形流道通过水平管路连接至下一级过滤罐的顶部，水平管路中通过法兰连接有过滤器，过滤器的出口处设置有截止阀。
作为优选，所述过滤罐上设置有观察窗。
作为优选，所述出液管上设置有金属丝网除沫器。
本实用新型利用液体的自重进行过滤，避免了加压泵对液体的扰动，减少了泡沫的产生。废水通过环形喷嘴流到弧形滤网上，并沿着弧形滤网向下流动，在这个过程中，杂质被弧形滤网过滤，并逐渐积聚在沉淀槽中。过滤后的废水从沉淀槽沿着锥形流道流入水平管路中，并通过过滤器进行二次过滤，提高过滤精度。经过三次上述过滤过程，废水从出液管流出，并通过金属丝网除沫器将产生的少量泡沫去除。观察窗用来对过滤罐内的杂质积聚情况进行监控。当需要进行维护时，关闭截止阀，将过滤器从法兰处拆除，在法兰上连接排水管，然后将高压冲洗管打开，对过滤罐进行反洗维护，拆下的过滤器单独进行清洗或者更换。本实用新型可以利用万向轮方便地进行移动，使用方便，提高设备利用率，减少设备采购成本。
