申请日2014.11.13
公开(公告)日2015.05.06
IPC分类号C02F1/00; E03F5/18
摘要
本实用新型公开了一种环保永久型污水池加盖膜结构，包括立柱、横梁和PVC膜材，立柱和横梁构成的棚架，棚架的顶部铺设PVC膜材，其创新点在于：所述棚架整体设计成若干个端部弧形的Y字形组成，棚架的Y形两侧支架顶部设置有数个PVC膜材，所述数个PVC膜材依次部分层层重叠形成弧度，部分层层重叠处采用固定方式链接。本实用新型的环保永久型污水池加盖膜结构，采用下端带有弧形的Y形结构，并由3～5个PVC膜材形成两侧支架，弧形设计有利于增强有效抗风抗压以及大雨大学冲涮。数个PVC膜材依次部分层层重叠形成弧度，部分层层重叠处采用固定方式链接，可以选择性收拢或打开PVC膜材个数，随意增加或减少污水池加盖覆盖面积，有利于实时地况的选择。
权利要求书
1.一种环保永久型污水池加盖膜结构，包括立柱、横梁和PVC膜材，立柱和横梁构成的棚架，棚架的顶部铺设PVC膜材，其特征在于：所述棚架整体设计成若干个端部弧形的Y字形组成，棚架的Y形两侧支架顶部设置有数个PVC膜材，所述数个PVC膜材依次部分层层重叠形成弧度，部分层层重叠处采用固定方式链接。
2.根据权利要求1所述的环保永久型污水池加盖膜结构，其特征在于：所述数个PVC膜材依次部分层层重叠形成的弧度范围为30～60°。
3.根据权利要求1所述的环保永久型污水池加盖膜结构，其特征在于：所述棚架的Y形两侧支架顶部设置的PVC膜材的个数为3～5个。
4.根据权利要求1所述的环保永久型污水池加盖膜结构，其特征在于：所述固定方式为铰接或螺栓螺母固定链接;所述铰接为将铰链放置在重叠部分靠近连接处3～5cm，再进行铰链固定;所述螺栓螺母固定链接为重叠处两侧的PVC 膜材的一端通过螺栓固定在膜材上，另一端通过铰链固定在板材上。
5.根据权利要求4所述的环保永久型污水池加盖膜结构，其特征在于：所述铰链连接处为重叠部分靠近连接处4cm的位置。
说明书
一种环保永久型污水池加盖膜结构
技术领域
本实用新型涉及一种环保永久型污水池加盖膜结构，属于污水池加盖结构领域。
背景技术
随着我国经济的快速发展和城市规模的不断扩大，民众的生存环境也随之日益恶化，污染严重的诸如医药化工、造纸业与市政污水处理厂等距离市区越来越近。人们对健康环境的要求与呼声愈来愈高的同时，政府对相关产业生产所带来的废气与污水治理十分重视，正逐步出台相关政策。
当前很多污水厂周边建有不少居民楼，集中处理污水的厂池原来都是裸露在外，一旦有风刮过，臭气就会随风飘散到居民楼内。
污水处理厂及垃圾填埋场的恶臭气体污染一直是有关人员最头痛的问题，治理办法是有，可是大型池体(如污泥氧化沟、浓缩池、消化池)的气体收集是最难最大的问题,大跨度、腐蚀,寿命,耐久度。钢支撑反吊UV膜结构的巧妙之处在于“反吊”，采用了抗腐蚀能力很强的UV膜材(氟碳纤膜)把废气罩住，钢结构在外面将膜悬吊。这样既发挥了UV膜材的抗腐蚀性能，又从根本上解决了钢结构由于与腐蚀性气体接触而带来的腐蚀问题，因而钢结构可以按普通建筑钢结构的防腐等级考虑进行设计，具有50年的使用寿命，发挥了钢结构的性能，实现了结构骨架与覆盖材料的完美结合。
污水池加盖现行的方法有如下三种：
1.普通碳钢骨架+阳光板
2.不锈钢骨架+玻璃钢板
3.普通碳钢(反吊)+膜(氟碳纤膜)
上述1、2两种结构形式的钢支承部分不可避免地放在顶盖内部，由于池顶加罩后使其内部腐蚀性气体浓度成倍增加，在阳光辐射下温度很高，内部的钢结构极易腐蚀，一般寿命在3～5年，即在短时间内就面临整个结构的二次建设。实践证明即使是钢构采用不锈钢材质，在腐蚀性环境中耐久性仍得不到保证，而且成本非常高。而第3种膜体系成功解决了这个难题，充分发挥了材料自身的优势。
一、阳光板的老化和腐蚀问题：不锈钢骨架+玻璃钢，防腐性能很好，局限在于,当跨度大时候(4--8米)，内置钢骨架的成本会相应提高若是普通碳钢结构，则防腐性能极差;若采用不锈钢骨架，则造价会很高，且防腐性能也不是很好。而且，它的最大跨度一般是不超过
8米的。
现有的污水池加盖结构，其基本框架是由钢结构板材围成的支撑结构，然后再支撑结构上铺设固定有整体PVC 膜材。例如中国专利CN 202689357 U公开的膜结构抗强风抗荷载装置，有由钢材质板材组成的弧形支撑结构，支撑结构顶部设有数个PVC 膜材，其特征在于，置于支撑结构顶部的PVC 膜材的两侧通过旋转装置固定，所述旋转装置固定在板材上;置于支撑结构顶部两侧的PVC 膜材的一端通过螺栓固定在板材上，另一端通过旋转装置固定在板材上。一种这种结构的污水池加盖，结构复杂，停车空间小，在遇到强风暴雨雪天气时，其顶部无法承受较高的荷载，因此，其使用寿命较短。还有就是大多数的污水池加盖无法进行移动，当需要场地扩建或其他原因需要迁移时，无法继续使用导致人工和材料的浪费。
实用新型内容
本实用新型的目的是提供一种环保永久型污水池加盖膜结构，当需要场地扩建或其他原因需要迁移时，可以完全向两侧收拢，可以继续使用，减少人工和材料的浪费。

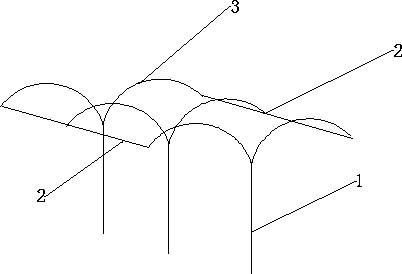

本实用新型采用的技术方案为：一种环保永久型污水池加盖膜结构，包括立柱、横梁和PVC膜材，立柱和横梁构成的棚架，棚架的顶部铺设PVC膜材，其创新点在于：所述棚架整体设计成若干个端部弧形的Y字形组成，棚架的Y形两侧支架顶部设置有数个PVC膜材，所述数个PVC膜材依次部分层层重叠形成弧度，部分层层重叠处采用固定方式链接。
进一步的，所述数个PVC膜材依次部分层层重叠形成的弧度范围为30～60°。
进一步的，所述棚架的Y形两侧支架顶部设置的PVC膜材的个数为3～5个。
进一步的，所述固定方式为铰接或螺栓螺母固定链接;所述铰接为将铰链放置在重叠部分靠近连接处3～5cm，再进行铰链固定;所述螺栓螺母固定链接为重叠处两侧的PVC 膜材的一端通过螺栓固定在膜材上，另一端通过铰链固定在板材上。
进一步的，所述铰链连接处为重叠部分靠近连接处4cm的位置。
本实用新型的有益效果如下：
(1)本实用新型的环保永久型污水池加盖膜结构，采用下端带有弧形的Y形结构，并由3～5个PVC膜材形成两侧支架，弧形设计有利于增强有效抗风抗压以及大雨大雪冲涮。
(2)本实用新型的环保永久型污水池加盖膜结构采用数个PVC膜材依次部分层层重叠形成弧度，部分层层重叠处采用固定方式链接，可以选择性收拢或打开PVC膜材个数，随意增加或减少污水池加盖覆盖面积，有利于实时地况的选择。
(3)本实用新型的环保永久型污水池加盖膜结构采用下端带有弧形的Y形结构，当需要场地扩建或其他原因需要迁移时，可以完全向两侧收拢，可以继续使用，减少人工和材料的浪费。
