申请日2014.10.08
公开(公告)日2015.02.25
IPC分类号C02F1/50; C02F1/66; C01B33/113; B01D53/78; C02F1/52
摘要
本实用新型涉及用于硅烷交联绝缘电缆料生产废水废气处理的装置。目的是提供的装置可以保护职工身体健康，消除环境污染因素，还具有废物可回收利用、制造成本低、便于操作的特点。技术方案是：用于硅烷交联绝缘电缆料生产废水废气处理的装置，包括从生产车间接出的污水排放管和废气排放管、与污水排放管相连通的下潜式沉淀过滤水槽、通过连接水管与下潜式沉淀过滤水槽相连通的储水池以及与储水池相连通的回收水出水管;其特征在于：所述下潜式沉淀过滤水槽的底部装有一个与废气排放管相连通的多细孔喷气头。
权利要求书

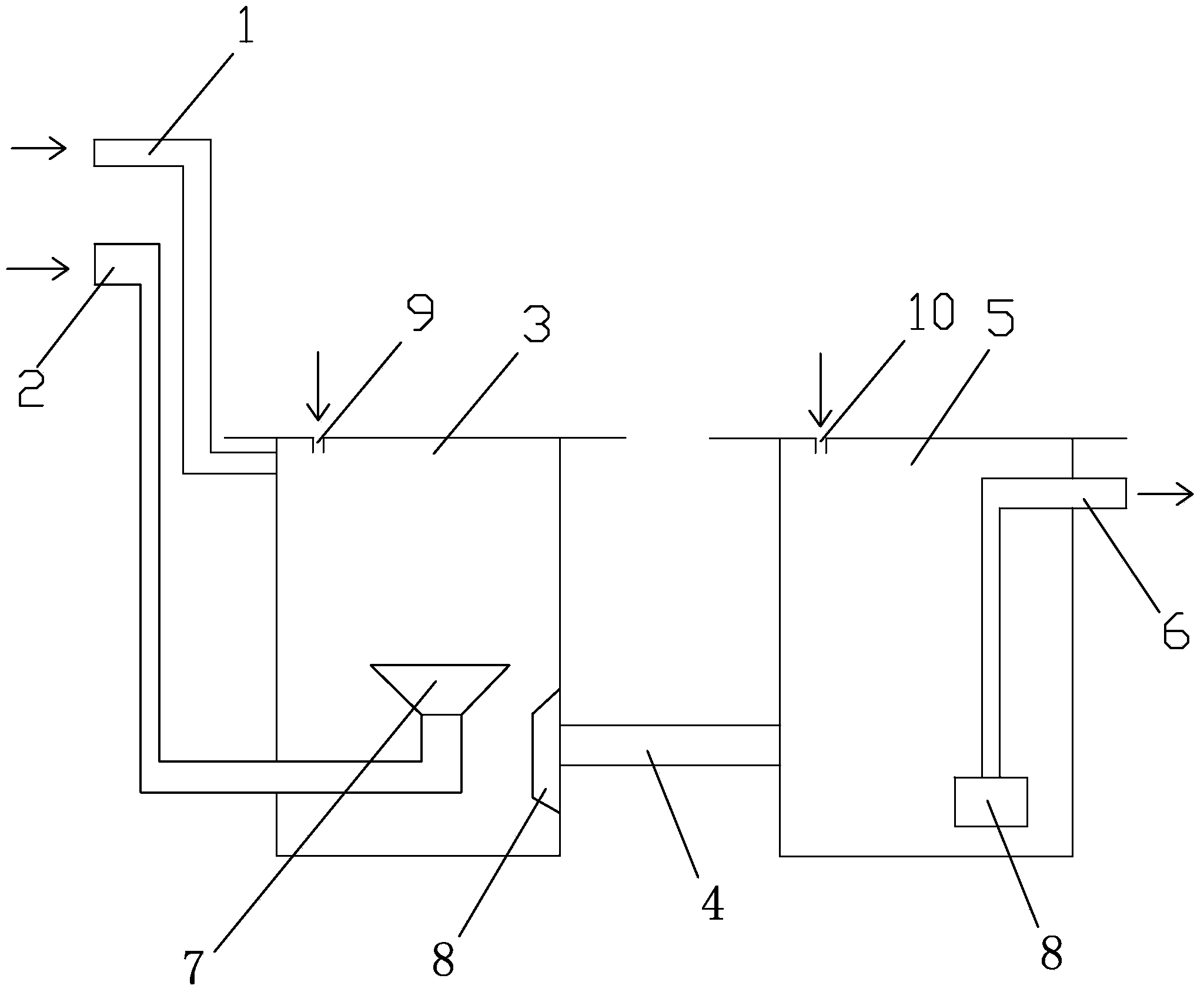

1.用于硅烷交联绝缘电缆料生产废水废气处理的装置，包括从生产车间接 出的污水排放管(1)和废气排放管(2)、与污水排放管相连通的下潜式沉淀过 滤水槽(3)、通过连接水管(4)与下潜式沉淀过滤水槽相连通的储水池(5) 以及与储水池相连通的回收水出水管(6);其特征在于：所述下潜式沉淀过滤 水槽的底部装有一个与废气排放管相连通的多细孔喷气头(7)。
2.根据权利要求1所述的用于硅烷交联绝缘电缆料生产废水废气处理的装 置，其特征在于：所述下潜式沉淀过滤水槽与连接水管的连通处装有一无纺布 过滤器(8);在储水池内的回收水出水管的进水端也装有一无纺布过滤器。
3.根据权利要求2所述的用于硅烷交联绝缘电缆料生产废水废气处理的装 置，其特征在于：所述下潜式沉淀过滤水槽顶端的盖板上制有一氯锭加入口(9); 所述储水池的顶端的盖板上制有一小苏打加入口(10)。
说明书
用于硅烷交联绝缘电缆料生产废水废气处理的装置
技术领域
本实用新型涉及一种用于电缆生产过程中废水废气综合处理的环保装置， 特别是对于硅烷两步法车间冷却水池的废水，以及一步法车间包装工序因硅烷 挥发产生的废气的处理装置。
背景技术
生产硅烷交联绝缘电缆料一般采用两步法交联和一步法交联，硅烷两步法车 间冷却水池定期置换的废水如果不进行处理直排入下水道，就会对环境造成一 定的污染，还浪费了水资源;如果一步法车间的废气不进行处理就直排出厂房， 虽然避免了生产职工的身体健康受到损害，但是直接影响了更多人的健康，还 导致绿化植物枯萎濒临死亡。
目前，国内生产硅烷交联绝缘电缆料的厂家均采取较为粗放的生产工艺，因 此设计一套针对性强的环保处理装置就显得十分必要。
实用新型内容
本实用新型的目的是克服上述背景技术中的不足，提供一种用于硅烷交联 绝缘电缆料生产过程中废水废气处理的装置，以保护职工身体健康，消除环境 污染因素，还具有废物可回收利用、制造成本低、便于操作的特点。
本实用新型的技术方案是：
用于硅烷交联绝缘电缆料生产废水废气处理的装置，包括从生产车间接出的 污水排放管和废气排放管、与污水排放管相连通的下潜式沉淀过滤水槽、通过 连接水管与下潜式沉淀过滤水槽相连通的储水池以及与储水池相连通的回收水 出水管;其特征在于：所述下潜式沉淀过滤水槽的底部装有一个与废气排放管 相连通的多细孔喷气头。
所述下潜式沉淀过滤水槽与连接水管的连通处装有一无纺布过滤器;在储水 池内的回收水出水管的进水端也装有一无纺布过滤器。
所述下潜式沉淀过滤水槽顶端的盖板上制有一氯锭加入口;所述储水池的顶 端的盖板上制有一小苏打加入口。
本实用新型的工作原理是：
本实用新型在沉淀水槽回收硅烷两步法车间冷却水池的废水中加入氯锭进 行消毒，同时利用含弱酸性的废水对一步法车间包装工序收集来的含硅烷单体 的废气进行快速反应(即硅烷单体遇酸性水后数秒内就反应生成二氧化硅)处 理，然后将反应过的废水放入储水池中用小苏打中和，过滤后重新用于两步法 的生产。沉淀水槽过滤出来的物质就是泥土的成分二氧化硅，可作为绿化带的 泥土。
本实用新型的有益效果是：
该环保装置不仅能有效净化废水并回收利用，还可以彻底消除一步法车间 因挥发产生的硅烷单体废气，最终的反应物也可以用于绿化带，不会产生污染。 而且结构简单、投入成本低，使用方便，有利于推广使用。
