摘要
本实用新型涉及菌生产过程中的污水处理设备。包括流化床床体、污水提升泵、管道增压泵以及鼓风系统，所述污水处理设备前端设置有储水箱1，所述储水箱1的后端为污水提升泵2，所述污水提升泵2的下端与第一加药机5、第二加药机6;所述混合箱9连接在管道增压泵12上，再通过管道直接连接到流化床4上;所述流化床4分别通过流水管13、污泥排放管通14向外部;所述流化床采用自动与手动相结合，底部为倒锥形结构。本实用新型的有益效果为：通过混凝造粒，生物降解，固液分离来达成污水净化的目的。它有机地结合了污水的物化处理法和生物处理法，是菌类生产过程中污水处理技术领域的扩展。
权利要求书
1.菌生产过程中的污水处理设备，包括流化床床体、污水提升泵、管道增 压泵以及鼓风系统，其特征在于：所述污水处理设备前端设置有储水箱(1)， 所述储水箱(1)的后端为污水提升泵(2)，所述污水提升泵(2)上端通过 水管(3)连接到流化床(4)，所述污水提升泵(2)的下端与第一加药机(5) 相连，第一加药机(5)的右端连接第二加药机(6)，所述第一加药机(5)、 第二加药机(6)分别通过第一加药管(7)、第二加药管(8)与混合箱(9) 相连，所述污水提升泵(2)、第一加药机(5)、第二加药机(6)的重心在一 个水平线上;所述第二加药机(6)的另一端分别通过鼓风机(10)、爆气管 (11)连接到所述流化床(4)上;所述混合箱(9)连接在管道增压泵(12) 上，再通过管道直接连接到流化床(4)上;所述流化床(4)分别通过流水 管(13)、污泥排放管通(14)向外部;所述流化床(4)包括有内筒(15)、 外筒(16)和泥筒(17)。
2.根据权利要求1所述的菌生产过程中的污水处理设备，其特征在于：所 述流化床采用自动与手动相结合，底部为倒锥形结构。
3.根据权利要求1所述的菌生产过程中的污水处理设备，其特征在于：所 述内筒顶部设有搅拌电机，带动中心轴上的搅拌叶片转动。
4.根据权利要求1所述的菌生产过程中的污水处理设备，其特征在于：所 述加药管中分别投入PAM与PAC。
说明书
菌生产过程中的污水处理设备
技术领域
本实用新型属于污水设备设备领域，尤其涉及一种菌生产过程中的污水处 理设备。
背景技术
药用菌，一般意义是指那些用于医药的大型真菌(蕈菌)。我国古代以其 菇菌子实体、菌核等入药，现代科技不仅实现许多药用菌的人工驯化栽培，还 能通过生物发酵、萃取等生物技术，利用其菌丝体及其代谢产物。我国利用真 菌作为药物治病至少已有2500年历史。我国最早的药物书《神农本草经》及历 代本草书中记载有：灵芝、茯苓、猪苓、冬虫夏草等药用真菌。我国药用真菌 资源丰富，已查明的就有200多种，对药用真菌系统的研究是从20世纪60年 代开始的。早期的工作着重于人工栽培研究，如茯苓、猴头、灵芝等人工栽培 研究。70年代以来，对药用真菌的开发利用已从早期的使用子实体配伍入药发 展到工业深层发酵，物理、化学方法提取有效成分，改造结构成分，给药途径 除了口服外，还发展了针剂。同时，在药理、药化、临床实验、制药工艺等方 面也做了大量的工作。药用菌在生产过程中，生产设备往往十分庞大，而产生 的污水也很难处理，不符合现代的环保观念，同时效率较低，因此实践中，一 直在探索一种设备简单、操作方便、污染较少的污水处理设备。虽然这些年我 国经济已经有了飞跃式的发展，但是由于基础薄弱，相对于很多发达国家经济 还落后很多，其高昂的运行管理费用也难以长期维持，导致污水处理率低下。 据调查，污水的实际处理率远低于设施的处理能力。另外，污水处理技术相对 复杂，很多工作人员缺乏过硬的技术素质，不能保证污水设备的正常运行。另 外，我国长期沿袭西方国家的处理技术，虽然取得了很大的进步，发展了一些 自有技术，但相比国外仍然落后很多，污水技术选择时没有结合菌类生产的实 际情况，导致处理效率低下，能耗高，设备维修率高，自动化程度低等缺点
发明内容
本实用新型提供一种菌生产过程中的污水处理设备，以解决上述背景技术 中提出的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：

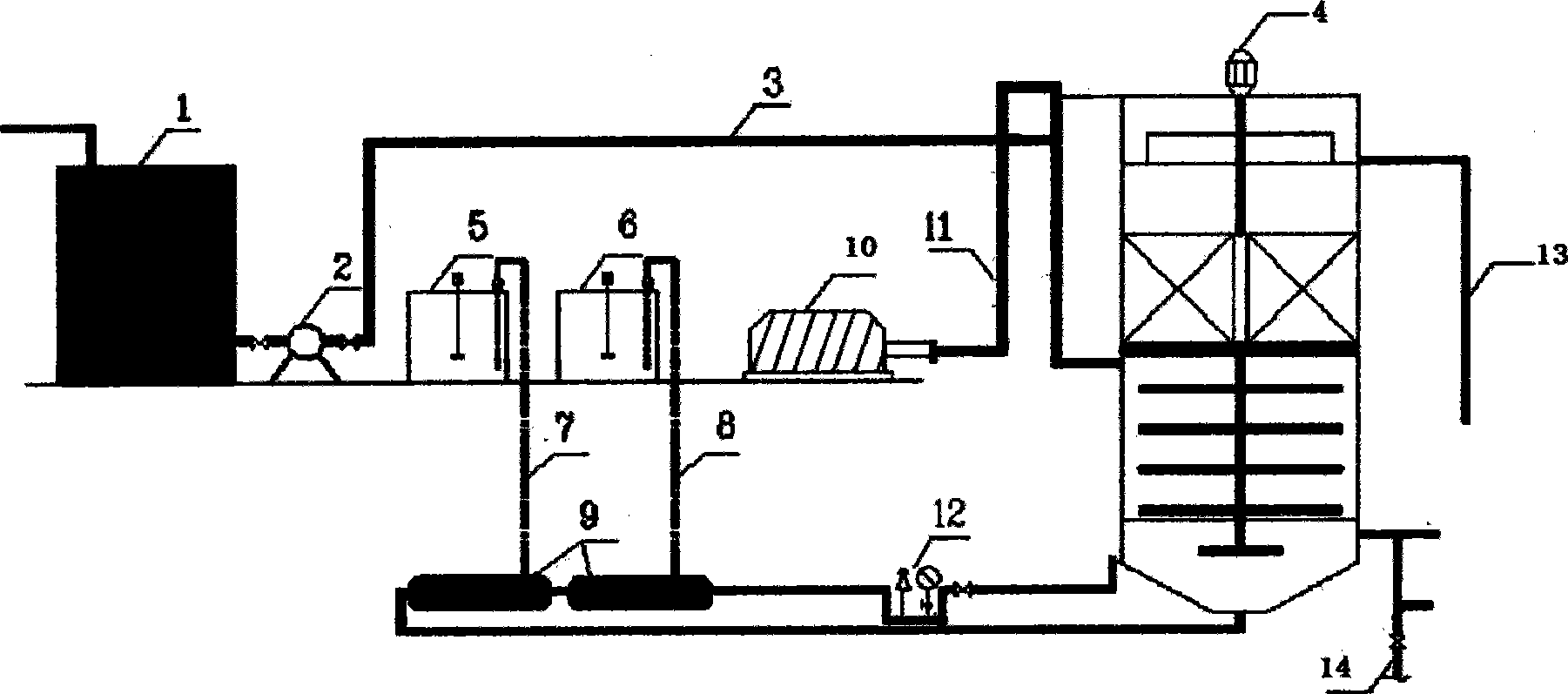

菌生产过程中的污水处理设备，包括流化床床体、污水提升泵、管道增压 泵以及鼓风系统，所述污水处理设备前端设置有储水箱1，所述储水箱1的后端 为污水提升泵2，所述污水提升泵2上端通过水管3连接到流化床4，所述污水 提升泵2的下端与第一加药机5相连，第一加药机5的右端连接第二加药机6， 所述第一加药机5、第二加药机6分别通过第一加药管7、第二加药管8与混合 箱9相连，所述污水提升泵2、第一加药机5、第二加药机6的重心在一个水平 线上;所述第二加药机6的另一端分别通过鼓风机10、爆气管11连接到所述流 化床4上;所述混合箱9连接在管道增压泵12上，再通过管道直接连接到流化 床4上;所述流化床4分别通过流水管13、污泥排放管通14向外部;所述流化 床4包括有内筒15、外筒16和泥筒17。
本实用新型中，所述流化床采用自动与手动相结合，底部为倒锥形结构。
本实用新型中，所述内筒顶部设有搅拌电机，带动中心轴上的搅拌叶片转 动。
本实用新型中，所述加药管中分别投入PAM与PAC。
本实用新型的有益效果为：通过混凝造粒，生物降解，固液分离来达成污 水净化的目的。它有机地结合了污水的物化处理法和生物处理法，是菌类生产 过程中污水处理技术领域的扩展，且工艺流程短，占地面积小，设备投资小， 使用灵活，适用于处理小规模分散污水，针对菌类生产实际。
