申请日2014.12.09
公开(公告)日2015.05.06
IPC分类号B01D35/02; B60S3/04; B01D29/52; B01D29/31
摘要
本实用新型公开了一种自动增压水处理一体清洗机，包括吸头、水泵、过滤装置、稳压装置、高压泵和出水管道，水泵的进水口通过管道与吸头连通，水泵出水口通过管道与过滤装置进水口连通，所述过滤装置底部与排污管连通，过滤装置顶部分别与出水管道、稳压装置、高压泵通过管道连通。本产品具备结构简单、使用便捷、成本低廉的特点。在工作时，可以利用车辆清洗后的污水作为水源，并对污水进行过滤，利用高压泵对过滤水进行加压，经由出水管道喷射而出，对车辆进行清洗，高效节水，解决了清洗车辆废水循环再利用的问题。

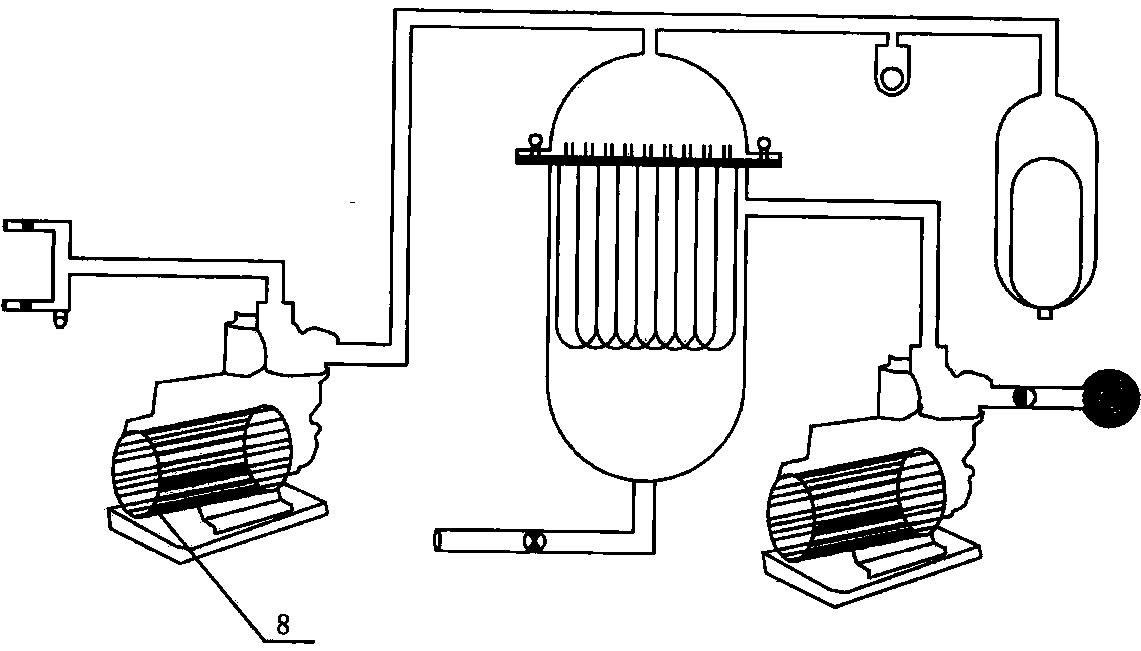

摘要附图
权利要求书
1.一种自动增压水处理一体清洗机，其特征在于：包括吸头(1)、水泵(2)、过滤装置(3)、稳压装置(4)和出水管道(5),所述水泵(2)的进水口通过管道与吸头(1)连通，水泵(2)出水口通过管道与过滤装置(3)进水口连通，所述过滤装置(3)底部与排污管(31)连通，过滤装置(3)顶部分别与出水管道(5)和稳压装置(4)通过管道连通。
2.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述水泵(2)为自吸式水泵。
3.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述过滤装置(3)包括桶体(33)、桶盖(36)、固定板(34)以及多个过滤棒(35)，所述桶体(33)、固定板(34)和桶盖(36)螺装在成一体，所述过滤棒(35)出水端通过螺母固装在固定板(34)上。
4.根据权利要求1或3所述的自动增压水处理一体清洗机，其特征在于：多个所述过滤棒(35)为钛金属过滤棒，其呈V字形排布在固定板(34)上，V字形布局的开口处正对于过滤装置(3)的进水口。
5.根据权利要求4所述的自动增压水处理一体清洗机，其特征在于：所述过滤棒(35)的棒体上设有若干直径0.8-1.5微米的过滤孔。
6.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述稳压装置(4)包括水罐(41)和设置在水罐内部的气囊(42)。
7.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述过滤装置(3)和稳压装置(4)连通的管道上装置有光电感应压力开关(7)，所述光电感应压力开关(7)控制水泵(2)的开启或关闭。
8.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述出水管道(5)上均安装有阀门(10)。
9.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述吸头(1)与水泵(2)相连通的管道上安装有截止阀(9)。
10.根据权利要求1所述的自动增压水处理一体清洗机，其特征在于：所述过滤装置(3)和出水管道(5)相连通的管道上安装有高压泵(8)。
说明书
自动增压水处理一体清洗机
技术领域
本实用新型涉及环保机械领域，特别是涉及一种自动增压水处理一体清洗机。
背景技术
目前，洗车房的的污水处理设施和清洗设施都分开设计，污水处理设施多采用污水处理池和水处理设备进行水处理，污水处理池占用面积较大，造价高，对于一般中小型洗车房很难承担，这就导致很多中小型洗车房将污水直接排入下水道，浪费了水资源，并对环境造成影响;水处理设备则通常采用棉过滤或布网过滤的方式，具有体积大、成本高、清洗更换繁琐的缺陷。另外，洗车普遍利用水泵抽取自来水进行冲洗，这种做法同样造成了水资源的浪费。
实用新型内容
本实用新型目的是，针对现有上述各种技术的缺点与不足，提供一种自动增压水处理一体清洗机。
本实用新型采取的技术方案为：一种自动增压水处理一体清洗机，包括吸头、水泵、过滤装置、稳压装置和出水管道,所述水泵的进水口通过管道与吸头连通，水泵出水口通过管道与过滤装置进水口连通，所述过滤装置底部与排污管连通，过滤装置顶部分别与出水管道和稳压装置通过管道连通。
进一步的，所述水泵为自吸式水泵。
进一步的，所述过滤装置包括桶体、桶盖、固定板以及多个过滤棒，所述桶体、固定板和桶盖螺装在成一体，所述过滤棒出水端通过螺母固装在固定板上。
进一步的，多个所述过滤棒为钛金属过滤棒，其呈V字形排布在固定板上，V字形布局的开口处正对于过滤装置的进水口。
进一步的，所述过滤棒的棒体上设有若干直径0.8-1.5微米的过滤孔。
进一步的，所述稳压装置包括水罐和设置在水罐内部的气囊。
进一步的，所述过滤装置和稳压装置连通的管道上装置有光电感应压力开关，所述光电感应压力开关控制水泵的开启或者关闭。
进一步的，所述出水管道上均安装有阀门。
进一步的，所述吸头与水泵相连通的管道上安装有截止阀。
进一步的，所述过滤装置和出水管道相连通的管道上安装有高压泵。
采用上述技术方案，本实用新型产生的技术效果有：本产品具备结构简单、使用便捷、成本低廉的特点。在工作时，可以利用车辆清洗后的污水作为水源，并对污水进行过滤，利用高压泵对过滤水的管道进行加压，经由出水管道喷射而出，对车辆进行清洗，节能环保，解决了清洗车辆废水循环再利用的问题。
