申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F7/00; C02F3/02
摘要
本实用新型涉及一种污水处理圆形曝气池热泵处理系统。曝气过程中，污水处理体系会产生大量的热能，使得污水温度不断升高，影响微生物存活，还会增加臭味气体的产生量。本实用新型包括圆筒形的底座，底座顶缘设置有环形的滑轨，滑轨上方设置有径向的支架，支架两端底部均设置有滚轮，滚轮沿滑轨环形移动;底座内壁环周设置有散热器;所述散热器为金属盘管;所述滚轮底面设置有凹槽，滑轨内嵌到滚轮底面有凹槽内。本实用新型收集曝气过程中产生的热能，防止污水温度过速升高影响微生物存活，减少臭味气体的产生，并将热能用于厂区室内取暖，节约运营成本。

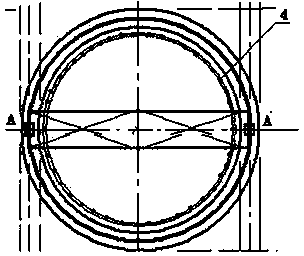

摘要附图
权利要求书
1.一种污水处理圆形曝气池热泵处理系统，其特征在于：
包括圆筒形的底座(1)，底座(1)顶缘设置有环形的滑轨(3)，滑轨(3)上方设置有径向的支架(5)，支架(5)两端底部均设置有滚轮(2)，滚轮(2)沿滑轨(3)环形移动;
底座(1)内壁环周设置有散热器(4)。
2.根据权利要求1所述的一种污水处理圆形曝气池热泵处理系统，其特征在于：
所述散热器(4)为金属盘管。
3.根据权利要求2所述的一种污水处理圆形曝气池热泵处理系统，其特征在于：
所述滚轮(2)底面设置有凹槽，滑轨(3)内嵌到滚轮(2)底面有凹槽内。
说明书
一种污水处理圆形曝气池热泵处理系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理圆形曝气池热泵处理系统。
背景技术
污水处理厂的曝气池是利用活性污泥法进行污水处理的构筑物，使空气与水强烈接触，将空气中的氧溶解于水中，供好氧微生物分解有机污染物。曝气过程中，污水处理体系会产生大量的热能，使得污水温度不断升高，影响微生物存活，还会增加臭味气体的产生量。
发明内容
本实用新型的目的是提供一种污水处理圆形曝气池热泵处理系统，收集曝气过程中产生的热能加以利用。
本实用新型所采用的技术方案为：
一种污水处理圆形曝气池热泵处理系统，其特征在于：
包括圆筒形的底座，底座顶缘设置有环形的滑轨，滑轨上方设置有径向的支架，支架两端底部均设置有滚轮，滚轮沿滑轨环形移动;
底座内壁环周设置有散热器。
所述散热器为金属盘管。
所述滚轮底面设置有凹槽，滑轨内嵌到滚轮底面有凹槽内。
本实用新型具有以下优点：
本实用新型收集曝气过程中产生的热能，防止污水温度过速升高影响微生物存活，减少臭味气体的产生，并将热能用于厂区室内取暖，节约运营成本。
