申请日2014.06.25
公开(公告)日2014.09.03
IPC分类号C02F9/14
摘要
本发明公开了一种基于厌氧反应器和反渗透的污水深度净化系统，包括进水箱、厌氧膜生物反应器、储水池、反渗透装置和清水池，所述进水箱中的污水通过污水泵被送入厌氧膜生物反应器中，所述厌氧膜生物反应器的出水通过淹没式过滤膜组件由抽吸泵吸入储水池中存储，所述储水池中的水通过增压泵送入反渗透装置中，所述反渗透装置中的清水通过管道最终进入清水池中。本发明通过厌氧膜生物反应器和反渗透装置的联合使用，使得本发明可以高效、稳定的去除污水中的有机物以及氮磷，并且能耗低、剩余污泥产量少。

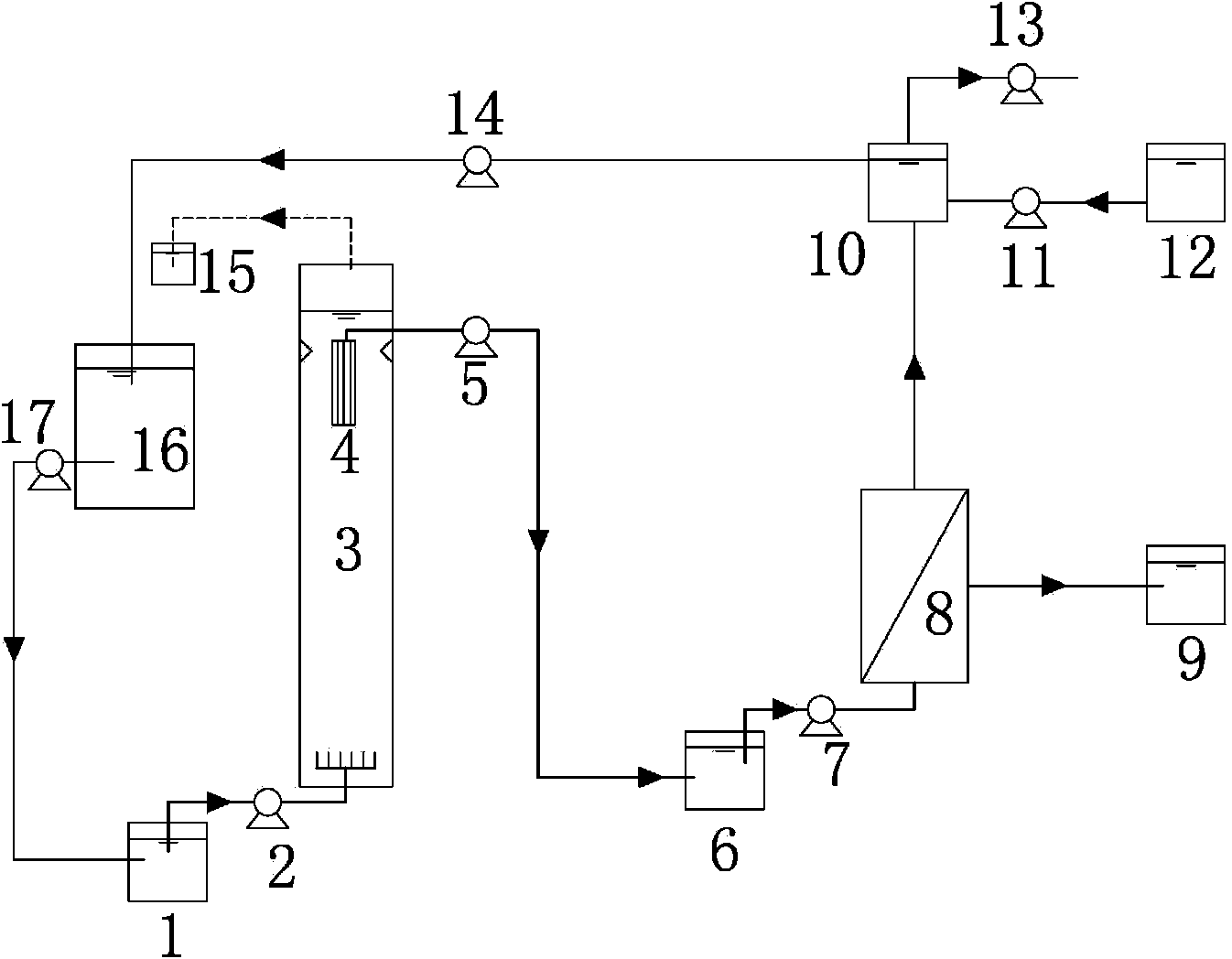

摘要附图
权利要求书
1.一种基于厌氧反应器和反渗透的污水深度净化系统，其特征在于：包括进水箱、厌氧 膜生物反应器、储水池、反渗透装置和清水池，所述进水箱中的污水通过污水泵被送入厌氧 膜生物反应器中，所述厌氧膜生物反应器的出水通过淹没式过滤膜组件由抽吸泵吸入储水池 中存储，所述储水池中的水通过增压泵送入反渗透装置中，所述反渗透装置中的清水通过管 道最终进入清水池中。
2.根据权利要求1所述的基于厌氧反应器和反渗透的污水深度净化系统，其特征在于： 还包括用于沉降氨氮和磷酸盐的化学沉降池，所述反渗透装置的浓缩液通过管道进入化学沉 淀池中。
3.根据权利要求2所述的基于厌氧反应器和反渗透的污水深度净化系统，其特征在于： 还包括药剂池，所述药剂池中存储有用于沉降氨氮和磷酸盐的金属离子溶液，所述药剂池中 的金属离子溶液通过管路被送入化学沉淀池中。
4.根据权利要求2所述的基于厌氧反应器和反渗透的污水深度净化系统，其特征在于： 所述化学沉降池还设置有用于定时排放沉降池部分液体以维持整个系统中离子浓度的排泄 泵。
5.根据权利要求2所述的基于厌氧反应器和反渗透的污水深度净化系统，其特征在于： 还包括硝化池，所述化学沉淀池中结晶后的液体通过管路回流到硝化池中进行氨氮硝化，所 述硝化池硝化后的浓缩液被送至进水箱中。
6.根据权利要求1所述的基于厌氧反应器和反渗透的污水深度净化系统，其特征在于： 还包括生物气处理装置，所述厌氧膜生物反应器产生的生物气通入生物气处理装置中，所述 生物气处理装置用于排放或者回收生物气。
说明书
一种基于厌氧反应器和反渗透的污水深度净化系统
技术领域
本发明属于污水处理领域，具体涉及一种基于厌氧反应器和反渗透的污水深度净化系统。
背景技术
大部分的生物污水处理技术以好氧工艺为核心。好氧工艺一般能耗高、剩余污泥产量大。 若采用厌氧技术为核心的工艺，则能耗与剩余污泥产量会大幅下降。一般的低厌氧污泥浓度 的厌氧工艺占地面积较大、出水水质在有机物去除方面比好氧工艺明显较差。高速厌氧工艺 一般可将出水有机物浓度降低至100mg/L左右。该浓度尚无法满足目前城市污水处理厂出水 水质相关标准中的一级A标准。同时，厌氧工艺也无法去除污水中的氮磷。因此，若采用厌 氧高速工艺为核心工艺净化污水，尚需有效后续手段来满足相关水质标准。
反渗透技术作为膜技术的一种，可以将水中的大部分离子有效地去除。被截留的离子在 反渗透的浓缩液中的浓度得以大幅提高，而其出水中的离子浓度很低。于此同时，水中的大 分子物质也近乎全部截留。因此，反渗透的出水水质可以满足生活中大部分的用水水质要求。 然而，在缺乏有效、充分预处理的条件下，反渗透中的膜面容易滋生大量的细菌并导致反渗 透工艺操作能耗的增加。因此，反渗透工艺需要有效、充分地预处理技术。
污水处理中涉及到氮磷的去除。氨氮的硝化过程需要耗费大量的氧气，同时反硝化过程 需要一定量的有机物作为电子供体。由于污水中有机物的浓度逐渐降低，这给完全的反硝化 带来的困难。同时，生化除磷需要对工艺控制要求较高，同时生化除磷与脱氮存在一定程度 的干扰。
发明内容
有鉴于此，本发明的目的是提供一种基于厌氧反应器和反渗透的污水深度净化系统，能 耗低、剩余污泥产量少，同时可以高效、稳定的去除污水中的有机物以及氮磷。
本发明的目的是通过以下技术方案实现的：
一种基于厌氧反应器和反渗透的污水深度净化系统，包括进水箱、厌氧膜生物反应器、 储水池、反渗透装置和清水池，所述进水箱中的污水通过污水泵被送入厌氧膜生物反应器中， 所述厌氧膜生物反应器的出水通过淹没式过滤膜组件由抽吸泵吸入储水池中存储，所述储水 池中的水通过增压泵送入反渗透装置中，所述反渗透装置中的清水通过管道最终进入清水池 中。
进一步，还包括用于沉降氨氮和磷酸盐的化学沉降池，所述反渗透装置的浓缩液通过管 道进入化学沉淀池中。
进一步，还包括药剂池，所述药剂池中存储有用于沉降氨氮和磷酸盐的金属离子溶液， 所述药剂池中的金属离子溶液通过管路被送入化学沉淀池中。
进一步，所述化学沉降池还设置有用于定时排放沉降池部分液体以维持整个系统中离子 浓度的排泄泵。
进一步，还包括硝化池，所述化学沉淀池中结晶后的液体通过管路回流到硝化池中进行 氨氮硝化，所述硝化池硝化后的浓缩液被送至进水箱中。
进一步，还包括生物气处理装置，所述厌氧膜生物反应器产生的生物气通入生物气处理 装置中，所述生物气处理装置用于排放或者回收生物气。
本发明的有益效果是：本发明通过厌氧膜生物反应器和反渗透装置的联合使用，使得本 发明可以高效、稳定的去除污水中的有机物以及氮磷，并且能耗低、剩余污泥产量少;另外 本发明还具有以下好处：1、不需要人工供给氧气，故不需要曝气能耗;2、对有机物去除率 高可达到95%以上，同时产生可作为能源的生物气;3、氮磷以回收利用为主，氮磷去除率达 到96%，氮磷转化为可以作为具备经济效益的产物;4、占地面积小，流程短，易于操控，便 于自动化控制。
本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且 在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可 以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现 和获得。
