申请日2014.11.12
公开(公告)日2015.04.15
IPC分类号C02F9/14
摘要
本实用新型涉及一种制烟污水处理系统，它包括格栅集水井，所述格栅集水井通过管道与调节池相连，所述调节池通过管道与初沉池相连，所述初沉池通过管道与气浮装置相连，所述气浮装置通过管道与水解酸化池相连，所述水解酸化池通过管道与生物接触氧化池相连，所述生物接触氧化池通过管道与二沉池相连，所述二沉池通过管道与中间水池相连，所述中间水池通过管道与机械过滤器相连，所述机械过滤器通过管道与活性炭过滤器相连，所述活性炭过滤器通过管道与回用水池相连。本实用新型自动化操作，系统运行稳定，污水处理效果好。
权利要求书

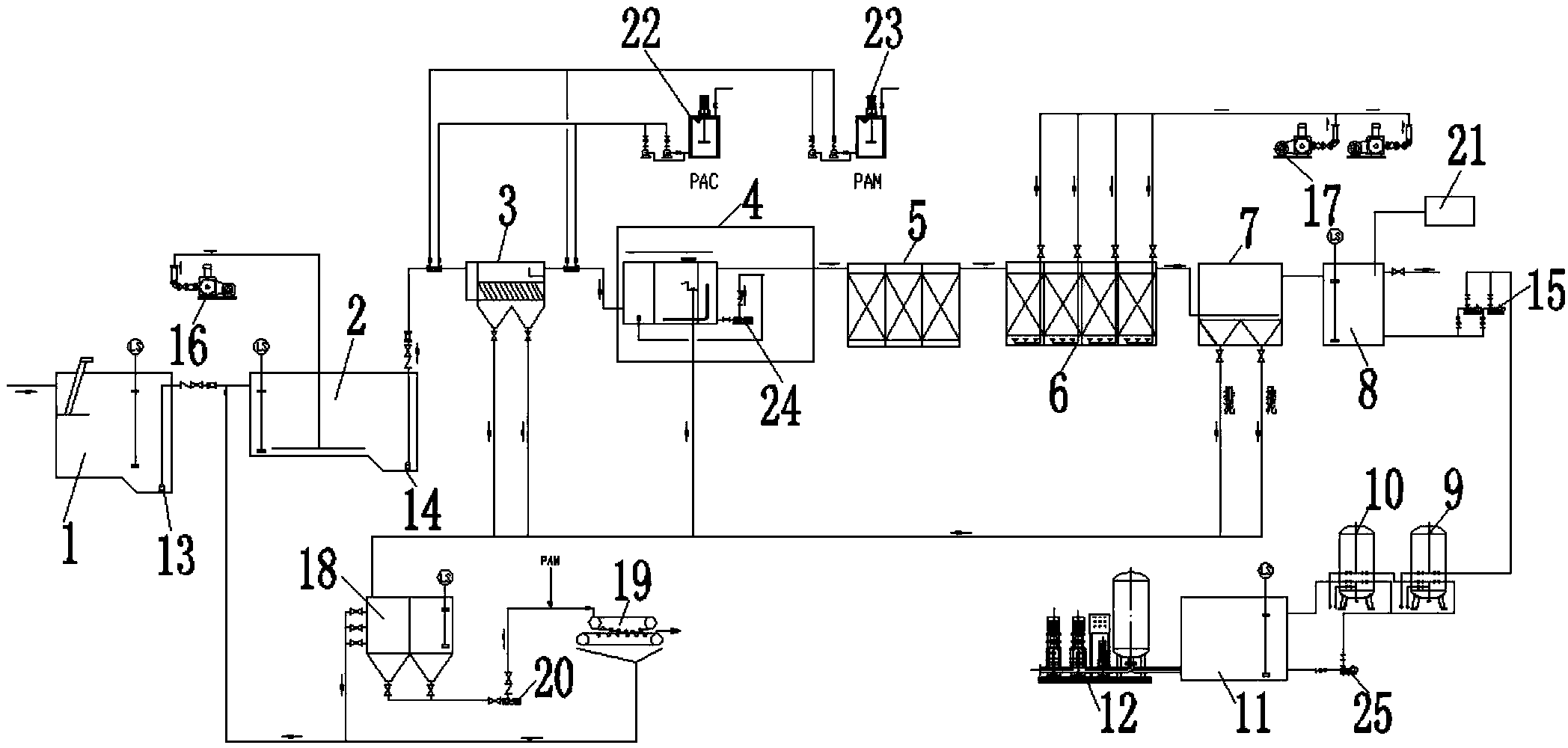

1.一种制烟污水处理系统，其特征在于：它包括格栅集水井(1)， 所述格栅集水井(1)通过管道与调节池(2)相连，所述调节池(2) 通过管道与初沉池(3)相连，所述初沉池(3)通过管道与气浮装置 (4)相连，所述气浮装置(4)通过管道与水解酸化池(5)相连， 所述水解酸化池(5)通过管道与生物接触氧化池(6)相连，所述生 物接触氧化池(6)通过管道与二沉池(7)相连，所述二沉池(7) 通过管道与中间水池(8)相连，所述中间水池(8)通过管道与机械 过滤器(9)相连，所述机械过滤器(9)通过管道与活性炭过滤器(10) 相连，所述活性炭过滤器(10)通过管道与回用水池(11)相连，所 述回用水池(11)通过管道和变频供水装置(12)相连，在所述格栅 集水井(1)底部设有第一提升泵(13)，在所述调节池(2)底部设 有第二提升泵(14)，在所述中间水池(8)与机械过滤器(9)之间 的管道上设有第三提升泵(15)，在所述调节池(2)上设有前部风机 (16)，在所述生物接触氧化池(6)上设有后部风机(17)，所述初 沉池(3)、气浮装置(4)和二沉池(7)通过管道与污泥浓缩池(18) 相连，所述污泥浓缩池(18)通过管道与带式压滤机(19)相连，在 所述污泥浓缩池(18)与带式压滤机(19)之间的管道上设有螺杆泵 (20)，在所述中间水池(8)上设有离子除臭装置(21)。
2.根据权利要求1所述的制烟污水处理系统，其特征在于：所 述初沉池(3)为斜管沉淀池。
3.根据权利要求1所述的制烟污水处理系统，其特征在于：所 述气浮装置(4)为平流式气浮装置。
4.根据权利要求1所述的制烟污水处理系统，其特征在于：在 所述初沉池(3)上设有第一加药装置(22)，在所述气浮装置(4) 上设有第二加药装置(23)。
5.根据权利要求1所述的制烟污水处理系统，其特征在于：所 述带式压滤机(19)和污泥浓缩池(18)通过回流管道与调节池(2) 相连。
6.根据权利要求1所述的制烟污水处理系统，其特征在于：在 所述气浮装置(4)下部设有溶气水泵(24)。
7.根据权利要求1所述的制烟污水处理系统，其特征在于：所 述回用水池(11)通过反冲洗管道及设在反冲洗管道上的反冲洗泵 (25)与机械过滤器(9)相连。
说明书
一种制烟污水处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种卷烟废水处理 系统。
背景技术
制烟生产工艺排水情况：①烟叶→分切机→润叶机→贮叶柜→加 料机→贮叶柜→加湿机→切丝机→润丝机→回潮机→烘丝机→加香 机→贮丝机→风力送丝机→卷接包→成品，此流程在润叶机、加料机、 润丝机、回潮机处排水;②烟梗→洗梗机→润梗机→贮梗柜→切梗机 →梗回潮→闪蒸机→膨化塔→贮梗柜→加香机→贮丝机→风力送丝 机→卷接包→成品，此流程在洗梗机、润梗机、膨化塔、贮梗柜处排 水，上述排水污染物浓度较重，水量大，可生物降解性差。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提 供一种自动化操作，系统运行稳定，污水处理效果好的制烟污水处理 系统。
技术方案：为了解决上述技术问题，本实用新型所述的一种制烟 污水处理系统，它包括格栅集水井，所述格栅集水井通过管道与调节 池相连，所述调节池通过管道与初沉池相连，所述初沉池通过管道与 气浮装置相连，所述气浮装置通过管道与水解酸化池相连，所述水解 酸化池通过管道与生物接触氧化池相连，所述生物接触氧化池通过管 道与二沉池相连，所述二沉池通过管道与中间水池相连，所述中间水 池通过管道与机械过滤器相连，所述机械过滤器通过管道与活性炭过 滤器相连，所述活性炭过滤器通过管道与回用水池相连，所述回用水 池通过管道和变频供水装置相连，在所述格栅集水井底部设有第一提 升泵，在所述调节池底部设有第二提升泵，在所述中间水池与机械过 滤器之间的管道上设有第三提升泵，在所述调节池上设有前部风机， 在所述生物接触氧化池上设有后部风机，所述初沉池、气浮装置和二 沉池通过管道与污泥浓缩池相连，所述污泥浓缩池通过管道与带式压 滤机相连，在所述污泥浓缩池与带式压滤机之间的管道上设有螺杆 泵，在所述中间水池上设有离子除臭装置。
所述初沉池为斜管沉淀池。
所述气浮装置为平流式气浮装置。
在所述初沉池上设有第一加药装置，在所述气浮装置上设有第二 加药装置。
所述带式压滤机和污泥浓缩池通过回流管道与调节池相连。
在所述气浮装置下部设有溶气水泵。
所述回用水池通过反冲洗管道及设在反冲洗管道上的反冲洗泵 与机械过滤器相连。
在所述格栅集水井与调节池之间设有回转式格栅除污机，用以去 除生活污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后 续工作水泵使用寿命并降低系统处理工作负荷。
调节池主要调解水量、均衡水量，减轻由于水量、水质的不均匀 性而给后续处理设置带来影响。调节池采用钢筋混凝土结构，埋地设 置。
初沉池可除去废水中的可沉物和漂浮物。废水经初沉后，约可去 除可沉物、油脂和漂浮物的50%、BOD的20%。
经沉淀后的废水自流进入平流式气浮装置并辅以加药装置添加 PAC药剂。利用浮选原理去除污水中的油质、色度、悬浮物和部分有 机物等污染物，净化水质去除污水中的污染物，处理后的浮渣排入污 泥浓缩池。
气浮装置出水由于水位落差自流进入污水水解酸化池。污水水解 酸化池内的水解，则是依靠生物酶起催化作用、加速水解反应，酶的 催化反应效率要比相应无酶反应高106-1013倍，这是生物酶的特殊 作用，反应是在缺氧条件下进行的，缺氧作用是指无氧或微氧(DO <0.3-0.5mg/l)。厌氧反应分为四个阶段：第一阶段水解;第二阶段 酸化;第三阶段酸性衰退;第四阶段甲烷化。污水水解酸化池内的水 解，就是利用厌氧工艺的前两段，即把反应控制在第二阶段，不进入 第三阶段，污水经水解处理后，BOD5/CODcr比值，有明显升高，用 膜法水解工艺，由于生物量大、容积负荷高，能适应进水CODcr负荷 变化，水解工艺运行稳定，受外气温变化影响小，水解池不产生如厌 氧反应那样的臭味，水解池可设计成敞口式的。
水解酸化池出水自流进入生物接触氧化池。生物接触氧化工艺就 是在生物池内的填料上培养生物菌团，利用生物菌对污水中的各种污 染物进行生物清理，可以降低污水中的污染物CODCR、BOD5的绝对数 值。
污水经过生物接触氧化处理后自流进入二沉池。由于生化反应后 生物菌新陈代谢的原因产生沉淀物，通过二沉池进行去除。
在中间池内设置液位控制器根据设定液位来启、停污水提升泵。 通过污水提升泵把中间池的水加压进入机械过滤器和活性炭过滤器。
污水处理系统产生的污泥全部集中到污泥浓缩池。污泥浓缩池内 也设置液位控制器来控制污泥泵的启、停，通过污泥泵提升污泥至带 式污泥脱水系统。经带式污泥脱水机脱水后干泥外运处置。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用 新型自动化操作，整体运行平稳可靠，采用水解酸化池，污水经水解 处理后，BOD5/CODcr比值，有明显升高，水解工艺运行稳定，受外 气温变化影响小，水解池不产生如厌氧反应那样的臭味，水解池可设 计成敞口式的，经过本系统处理后，污水净化效果好，符合排水标准。
