申请日2014.05.20
公开(公告)日2014.10.29
IPC分类号E03F5/22
摘要
本实用新型公开了一种用于别墅的污水提升设备，包括箱体、潜污泵与固液分离器，所述潜污泵与所述固液分离器均位于所述箱体内部，所述潜污泵通过连通管与所述固液分离器连接;所述箱体上设置进水口与出水口，所述固液分离器通过进水管与所述进水口连接，其还通过出水管与所述出水口连接;所述固液分离器与所述进水管连接处设置进水止回阀，所述固液分离器与所述出水管连接处设置出水止回阀;所述进水口处还设置有溢流管，所述溢流管一端与进水口连接，其另一端与所述箱体连通。该污水提升设备工作效率高，在潜污泵运行排水时，进水口还能进水，并且潜污泵的故障率低、使用寿命长。
权利要求书
1.一种用于别墅的 污水提升设备，包括箱体、潜污泵与固液分离器，其特 征在于，所述潜污泵与所述固液分离器均位于所述箱体内部，所述潜污泵通过 连通管与所述固液分离器连接;所述箱体上设置进水口与出水口，所述固液分 离器通过进水管与所述进水口连接，其还通过出水管与所述出水口连接;所述 固液分离器与所述进水管连接处设置进水止回阀，所述固液分离器与所述出水 管连接处设置出水止回阀;所述进水口处还设置有溢流管，所述溢流管一端与 进水口连接，其另一端与所述箱体连通。
2.根据权利要求1所述的污水提升设备，其特征在于，所述进水口出设置 法兰与密封垫，所述密封垫位于所述法兰与进水口连接处，所述法兰用于连接 外部的进水装置。
3.根据权利要求1所述的污水提升设备，其特征在于，所述箱体上部设置 固定盖与活动盖，所述活动盖一端与固定盖连接，其另一端通过搭扣与箱体固 定。
4.根据权利要求3所述的污水提升设备，其特征在于，所述固定盖上设置 有通气管与液位控制器，所述出水口设置在所述固定盖上，并且所述出水口处 设置密封件。
5.根据权利要求1所述的污水提升设备，其特征在于，所述连通管上设置 喷射管。
6.根据权利要求1所述的污水提升设备，其特征在于，所述箱体侧壁靠近 其底部的位置设置有放空阀。
说明书
用于别墅的污水提升设备
技术领域
本实用新型涉及污水提升设备，具体涉及一种用于别墅的污水提升设备。
背景技术
目前地下室污水和废水的排放，通常的做法是在地下室地面设一个集水坑， 将卫生洁具的污水收集到一起后，用潜水泵提升排至室外地下式污水泵井，或 将卫生间的污水自流排入室外地下式污水泵井，再用潜污泵提升排入泵井附近 的污水检查井;这些通常做法存在弊病有：1污水中有粪便等固体物质，长期不 清理，易引起堵塞，不易清掏;2、由于集水坑较浅，根据水位启、停的潜污泵 运行不太可靠;3、集水坑的密闭性不好，有气味，卫生状况差;4、在室外建 泵井，深度较深，投资较大，管理也不方便。虽然市场上出现了一些针对别墅 用的污水提升设备，但是这些污水提升设备存在体积大，工作效率低等问题， 不能很好的解决别墅的污水和废水排放的问题。
实用新型内容
本实用新型提出一种用于别墅的污水提升设备，解决了现有设备在排放污 水的同时不能进水、工作效率低，潜污泵容易出现故障等问题。
本实用新型的技术方案是这样实现的：

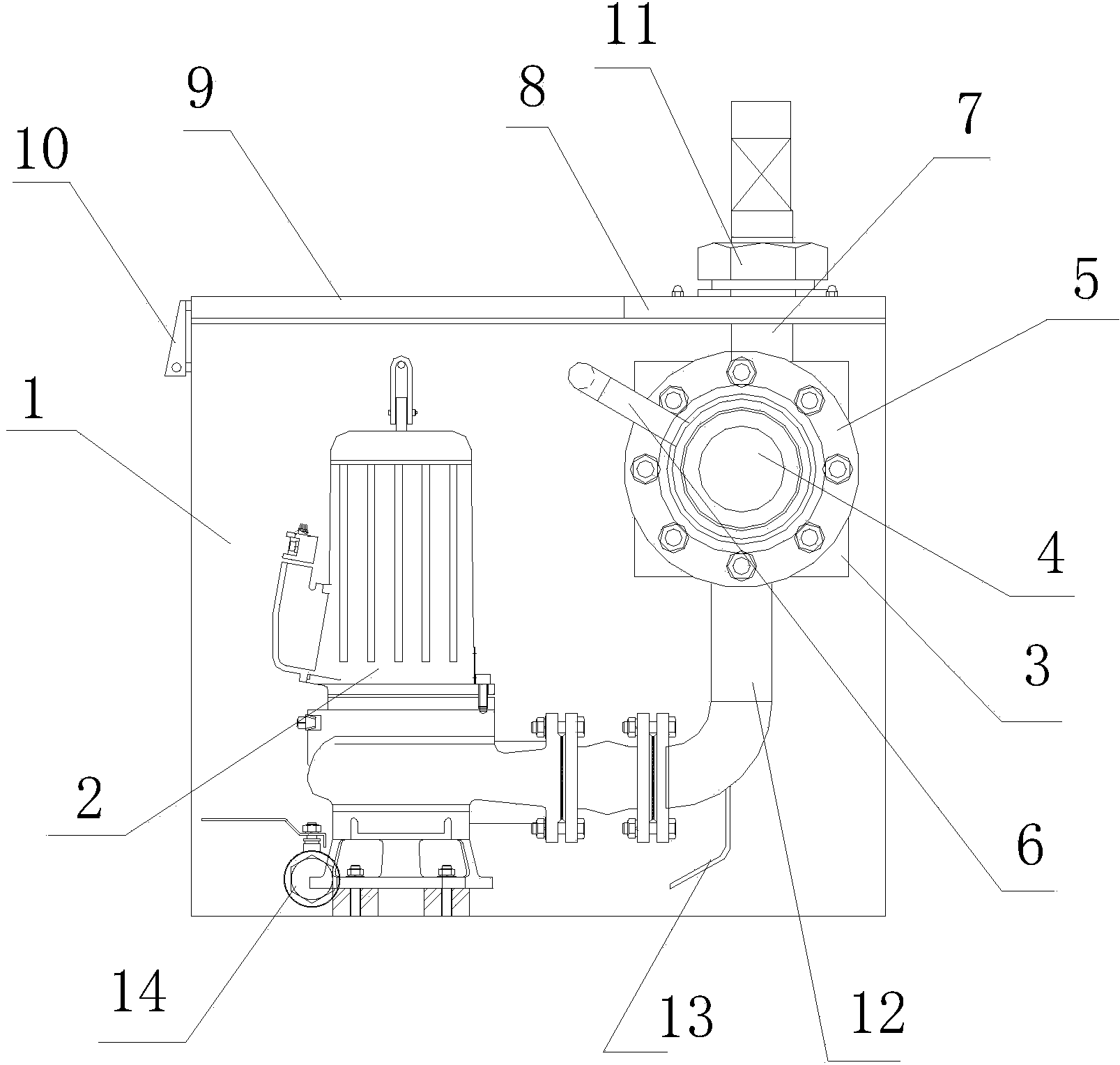

一种用于别墅的污水提升设备，包括箱体、潜污泵与固液分离器，所述潜 污泵与所述固液分离器均位于所述箱体内部，所述潜污泵通过连通管与所述固 液分离器连接;所述箱体上设置进水口与出水口，所述固液分离器通过进水管 与所述进水口连接，其还通过出水管与所述出水口连接;所述固液分离器与所 述进水管连接处设置进水止回阀，所述固液分离器与所述出水管连接处设置出 水止回阀;所述进水口处还设置有溢流管，所述溢流管一端与进水口连接，其 另一端与所述箱体连通。
进一步，所述进水口出设置法兰与密封垫，所述密封垫位于所述法兰与进 水口连接处，所述法兰用于连接外部的进水装置;方便与外部进水设备的安装。
进一步，所述箱体上部设置固定盖与活动盖，所述活动盖一端与固定盖连 接，其另一端通过搭扣与箱体固定，方便对箱体内部的部件进行检修。
进一步，所述固定盖上设置有通气管与液位控制器，所述出水口设置在所 述固定盖上，并且所述出水口处设置密封件。
进一步，所述连通管上设置喷射管，可在潜污泵运行时对箱体内部进行冲 洗，避免沉淀。
进一步，所述箱体侧壁靠近其底部的位置设置有放空阀。
进一步，所述固液分离器上还设有检修口，可对固液分离器进行清理检修。
本实用新型的有益效果：
本实用新型的用于别墅的污水提升设备在的进水口出设置溢流管，溢流管 一端与进水口连接，其另一端与所述箱体连通，当潜污泵运行排水时，进水止 回阀关闭，这时进水口的污水通过溢流管直接进入箱体内部，提高了污水提升 设备的工作效率;设备正常运行时，外面的污水通过进水管进入固液分离器， 经过处理后将污水中的固体杂质截留下来，处理后污水再进入潜污泵中，避免 了出现叶轮被缠绕的现象，降低了潜污泵的故障率，延长了潜污泵的使用寿命。
