申请日2014.06.06
公开(公告)日2014.09.24
IPC分类号C02F3/02
摘要
本实用新型涉及一种用于污水处理的曝气生物滤池，其包括：滤池壳体，设有第一进水管、进气管和出水管;条形支撑板，相互平行的布置在所述滤池壳体底部;所述条形支撑板的上端和/或下端设有缺口;滤板，设置在所述支撑板上;垫层，设置在所述滤板上;生物滤料层，设置在所述垫层上。本实用新型的生物滤池采用条形支撑板，相互平行的布置在所述滤池壳体底部;该条形支撑板在建造施工过程中设计简单，施工难度低，能有效缩短施工周期，进而降低投资。

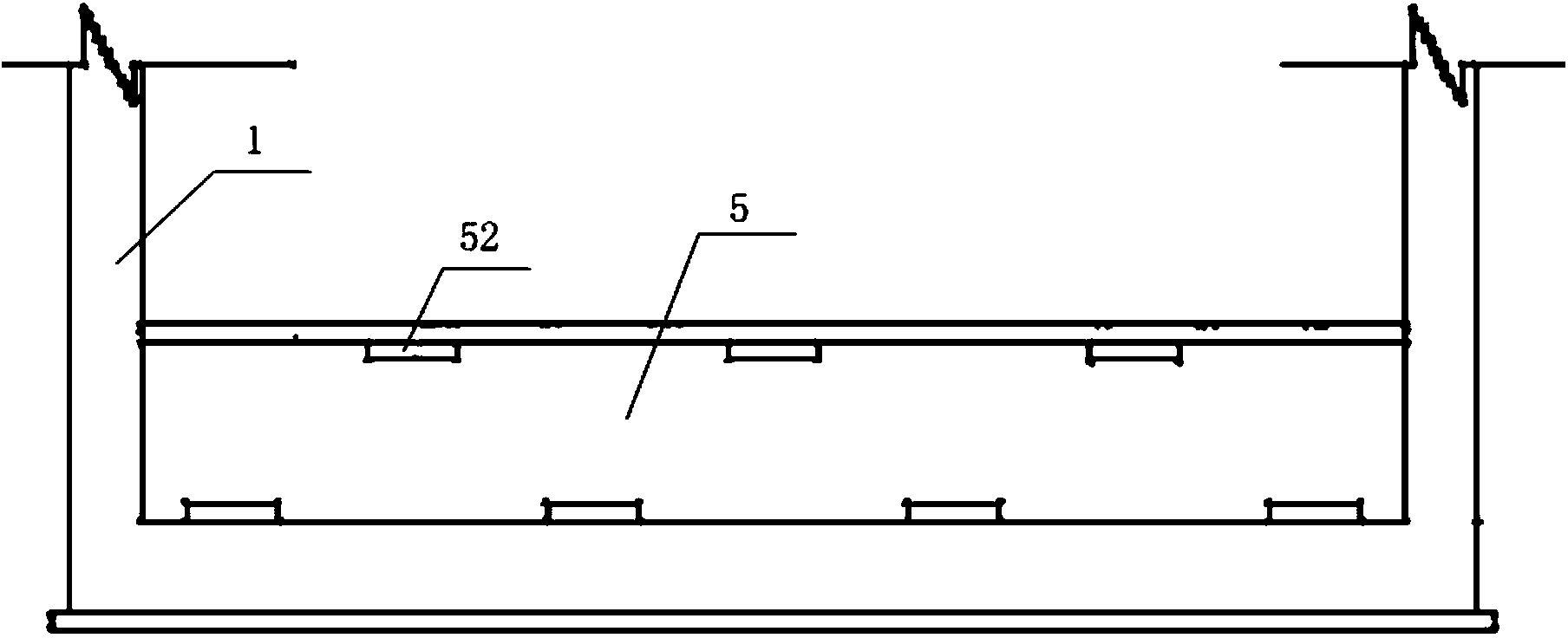

摘要附图
权利要求书
1.一种用于污水处理的曝气生物滤池，其特征在于，包括：
滤池壳体(4)，设有第一进水管(1)、进气管(3)和出水管(9);
条形支撑板(5)，相互平行的布置在所述滤池壳体底部;所述条形支 撑板(5)的上端和/或下端设有缺口(52);
滤板(6)，设置在所述条形支撑板(5)上;
垫层(7)，设置在所述滤板(6)上;
生物滤料层(8)，设置在所述垫层(7)上。
2.根据权利要求1所述的用于污水处理的曝气生物滤池，其特征在于， 所述缺口(52)为矩形。
3.根据权利要求2所述的用于污水处理的曝气生物滤池，其特征在于， 所述缺口(52)尺寸为100×50mm。
4.根据权利要求1所述的用于污水处理的曝气生物滤池，其特征在于， 所述滤池壳体(4)上还设有第二进水管(2)。
5.根据权利要求1所述的用于污水处理的曝气生物滤池，其特征在于， 所述滤板(6)上具有长柄滤头。
说明书
一种用于污水处理的曝气生物滤池
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种用于污水处理的曝 气生物滤池。
背景技术
曝气生物滤池(BAF)因具有有机负荷高、占地面积小、不会产生污泥膨 胀及出水水质好等优势优点，近年来在国内城市生活污水三级处理以及部分 工业废水中得以广泛应用。
为使曝气生物滤池配水及反洗时布水布气均匀，现在国内普遍采用在滤 板上均布长柄滤头的方式方法。鉴于滤板与滤池底部需要有一定空间进行配 水、反洗时布水布气，因此，需要对滤板底部进行支撑。附图1和2为安装 十字桩构造的滤板支撑件53的曝气生物滤池示意图;污水处理过程为：污 水经进水管进入曝气生物滤池，经过滤板支撑件之间的空隙达到底部充满水 的状态，经滤板上的长柄滤头均匀配水经垫层及生物滤料，在曝气的条件下， 利用附着在生物滤料上的微生物的降解作用去除污水中的污染物质，经预出 水管出水。反洗过程：反洗进水经反洗进水管进入滤板底部，反洗进气经反 洗进气管进入滤板底板，通过滤板支撑件之间的缝隙达到底部充满水、气的 目的，经滤板上的长柄滤头达到均匀布水布气的目的，从而保证反洗效果。 现有技术的滤板支撑件呈十字形，具有设计、施工复杂，建造成本高的固有 缺陷。
实用新型内容
本实用新型所要解决的技术问题是提供一种用于污水处理的曝气生物 滤池，以解决现有曝气生物滤池的滤板支撑件呈十字形，设计、施工复杂， 建造成本高的问题。
本实用新型解决上述技术问题的技术方案如下：
本实用新型的第一方面,提供一种用于污水处理的曝气生物滤池，其包 括：滤池壳体，设有第一进水管、进气管和出水管;条形支撑板，相互平行 的布置在所述滤池壳体底部;所述条形支撑板的上端和/或下端设有缺口; 滤板，设置在所述支撑板上;垫层，设置在所述滤板上;生物滤料层，设 置在所述垫层上。
如上所述的用于污水处理的曝气生物滤池，进一步，所述缺口为矩形。
如上所述的用于污水处理的曝气生物滤池，进一步，所述缺口尺寸为100 ×50mm。
如上所述的用于污水处理的曝气生物滤池，进一步，所述滤池壳体上还 设有第二进水管。
如上所述的用于污水处理的曝气生物滤池，进一步，所述滤板上具有长 柄滤头。
本实用新型的有益效果是：
本实用新型的生物滤池采用条形支撑板，相互平行的布置在所述滤池壳 体底部;所述条形支撑板的上端和/或下端设有缺口;滤板设置在所述支撑 板上，条形支撑板能够保证滤板支撑件承担滤板以上的荷载。由于滤板支撑 件采用条形构造，在建造施工过程中设计简单，施工难度低，能有效缩短施 工周期，进而降低投资。
