申请日2014.07.09
公开(公告)日2016.02.10
IPC分类号C02F9/02
摘要
本发明提供了一种电泳漆清洗废水回收系统，包括漆槽，循环泵，过滤器，清洗过滤器，清洗泵，超滤膜组件，净水箱，单片机，所述的漆槽设置在新型电泳气回收装置的左下方，所述的过滤器设置在漆槽的右方，所述的循环泵设置在过滤器的右方，所述的超滤膜组件设置在新型电泳气回收装置的上方，所述的清洗过滤器设置在超滤膜组件的下方，所述的清洗泵设置在净水箱和清洗过滤器的中间，所述的单片机安装设置在清洗泵和循环泵中间，所述的净水箱设置在新型电泳气回收装置的右下方。本发明的单片机的设置，提高了智能化程度，实现了自动清洗、定时清洗和计时清洗。
权利要求书

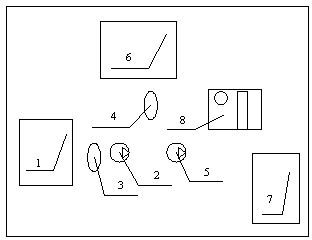

1.一种电泳漆清洗废水回收系统，包括漆槽(1)，循环泵(2)，过滤器(3)，清洗过滤器(4)，清洗泵(5)，超滤膜组件(6)，净水箱(7)，单片机(8)，所述的漆槽(1)设置在新型电泳气回收装置的左下方，所述的过滤器(3)设置在漆槽(1)的右方，所述的循环泵(2)设置在过滤器(3)的右方，所述的超滤膜组件(6)设置在新型电泳气回收装置的上方，所述的清洗过滤器(4)设置在超滤膜组件(6)的下方，所述的清洗泵(5)设置在净水箱(7)和清洗过滤器(4)的中间，所述的单片机装置(8)安装设置在清洗泵(5)和循环泵(2)中间，所述的净水箱(7)设置在新型电泳气回收装置的右下方。
2.根据权利要求1所述的一种电泳漆清洗废水回收系统，其特征在于，所述的单片机装置(8)包括继电器(81)和单片机(82)，所述的继电器(81)设置在单片机(8)的左上部，所述的单片机(82)设置在单片机装置(8)的右侧。
3.根据权利要求2所述的一种电泳漆清洗废水回收系统，其特征在于，所述的继电器(81)具体采用的是40982继电器。
4.根据权利要求2所述的一种电泳漆清洗废水回收系统，其特征在于，所述的单片机(82)具体采用AT89S52单片机，控制循环泵(2)和清洗泵(5)的开关。
5.根据权利要求1所述的一种电泳漆清洗废水回收系统，其特征在于，所述的超滤膜组件(6)采用膜材料PP(进口聚丙烯)外形中空纤维。
6.根据权利要求1所述的一种电泳漆清洗废水回收系统，其特征在于，所述的清洗泵(5)采用ISW卧式清水泵。
7.根据权利要求1所述的一种电泳漆清洗废水回收系统，其特征在于，所述的过滤器(3)采用袋式过滤器或钛棒过滤器。
说明书
一种电泳漆清洗废水回收系统
【技术领域】
本发明涉及电泳漆领域，更具体地，涉及一种电泳漆清洗废水回收系统。
【背景技术】
目前，电泳喷涂技术应用越来越广泛，电泳喷涂技术变得越来越普及，己逐步取代了常规的表面涂装技术，并成为当今世界最重要的涂装技术方式一种。电泳喷涂技术在生产过程中产生大量的废水，废水中有电泳漆需要回收装置回收，现有的电泳漆回收装置都有超滤膜组件，超滤膜组件使用一段时间之后需要清洗，如果不能及时清洗会造成超滤膜组件的损坏。现有的设备没有自动清洗功能，不能定时清洗和自动计时清洗。
因此，改进现有的电泳漆回收装置显得非常必要。
【发明内容】
有鉴于此，本发明的主要目的在于提供一种电泳漆清洗废水回收系统，能够解决现有的电泳漆回收装置中超滤膜组件不能自动清洗、定时清洗和计时清洗的问题。
为实现上述目的，本发明采取的技术方案为：本发明提供了一种电泳漆清洗废水回收系统，包括漆槽，循环泵，过滤器，清洗过滤器，清洗泵，超滤膜组件，净水箱，单片机，所述的漆槽设置在新型电泳气回收装置的左下方，所述的过滤器设置在漆槽的右方，所述的循环泵设置在过滤器的右方，所述的超滤膜组件设置在新型电泳气回收装置的上方，所述的清洗过滤器设置在超滤膜组件的下方，所述的清洗泵设置在净水箱和清洗过滤器的中间，所述的单片机安装设置在清洗泵和循环泵中间，所述的净水箱设置在新型电泳气回收装置的右下方。
优选地，所述的单片机装置包括单片机和继电器，所述的单片机设置在单片机的右侧，所述的继电器设置在单片机的左上部。
优选地，所述的单片机具体采用AT89S52单片机，控制循环泵和清洗泵的开关。
优选地，所述的继电器具体采用的是40982继电器。
优选地，所述的超滤膜组件采用膜材料PP(进口聚丙烯)外形中空纤维。
优选地，所述的清洗泵采用ISW卧式清水泵。
优选地，所述过滤器采用袋式过滤器或钛棒过滤器。
与现有技术相比，本发明具有如下有益效果：由于本发明的一种新型电泳气回收装置可以广泛应用于电泳漆喷涂技术等领域。同时，本发明的单片机的设置，提高了智能化程度，实现了自动清洗、定时清洗和计时清洗。
