申请日2014.07.08
公开(公告)日2014.09.17
IPC分类号C02F9/08
摘要
本发明涉及一种模块化船舶压载水处理系统，包括主机柜、配电柜、控制柜、过滤器控制箱、检测柜、过滤器、EUT电催化装置、EUT电源、电磁流量计、阀门、远程控制柜，控制柜与远程控制单元连接;主机柜设置竖隔板，过滤器控制箱、过滤器、阀门在竖隔板一边，并从上至下安装在主机柜内;配电柜、控制柜、检测柜依次安装在竖隔板另一边的上部，EUT电源安装在检测柜下方，EUT电催化装置连接电磁流量计，两者安装于配电柜下部的主机柜底板上;EUT电催化装置与过滤器进口采取立式U型管道连接。本发明模块化设计布局合理、结构紧凑体积小、安装方便、集成度和自动化程度高、耗能低，有利于节约船舱空间和节能降耗。
权利要求书

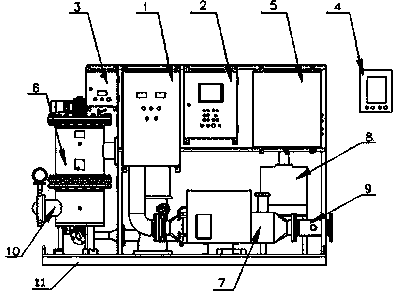

1.一种模块化船舶压载水处理系统，包括主机柜(11)、配电柜(1)、控制柜(2)、过滤器控制箱(3)、检测柜(5)、过滤器(6)、EUT电催化装置(7)、EUT电源(8)、电磁流量计(9)、阀门(10)，以及安装在轮机控制室或驾驶室内的远程控制柜(4)，其特征在于：控制柜(2)通过RS485通讯电缆与远程控制单元(4)连接;所述主机柜(11)设置竖隔板(12)，过滤器控制箱(3)、过滤器(6)、阀门(10)在竖隔板(12)一边，并从上至下安装在主机柜(11)内;配电柜(1)、控制柜(2)、检测柜(5)依次安装在竖隔板(12)另一边的上部，EUT电源(8)安装在检测柜(5)下方，EUT电催化装置(7)连接电磁流量计(9)，两者安装于配电柜(1)、控制柜(2)、检测柜(5)下部的主机柜(11)底板上;所述EUT电催化装置(7)与过滤器(6)进口采取立式U型管道连接。
2.根据权利要求1所述的模块化船舶压载水处理系统，其特征在于：所述主机柜(11)、配电柜(1)、控制柜(2)、过滤器控制箱(3)、检测柜(5)均采用方形。
3.根据权利要求1所述的模块化船舶压载水处理系统，其特征在于：所述配电柜(1)的面板设置三排，由上而下为系统电源旋钮(101)，反冲洗泵电流(102)和反冲洗泵运行时间显示(103)，反冲洗泵运行指示灯(104)、反冲洗泵停止指示灯(105)、急停旋钮(106);所述控制柜(2)的面板设置四排，由上而下分别为触摸屏(201)，压载按钮(202)、卸载按钮(203)、旁通按钮(204)，测试按钮(205)、远程本地切换按钮(206)、消音按钮(207)，声光报警器(208)、控制系统上电按钮(209)、控制系统断电按钮(210)、急停旋钮(211);所述过滤器控制箱(3)设置两排，上排为过滤器电源旋钮(301)和压差显示器(302)，下排为声光报警器(303)、电源指示灯(304)、测试按钮(305)。
4.根据权利要求1所述的模块化船舶压载水处理系统，其特征在于：所述远程控制柜(4)的面板设置两排，上排为触摸屏(401)，下排为间隔分布的声光报警器(402)、控制系统上电按钮(403)、控制系统断电按钮(404)、急停旋钮(405)。
5.根据权利要求1所述的模块化船舶压载水处理系统，其特征在于：所述EUT电催化装置(7)采用超声强化电催化处理一体机结构。
说明书
一种模块化船舶压载水处理系统
技术领域
本发明涉及一种船舶压载水处理系统，特别是一种模块化船舶压载水处理系统。
背景技术
外来有害生物入侵性传播是海洋面临的四大威胁之一，船舶压载水是造成外来有害生物入侵最主要的传播途径。船舶压载水管理系统用于杀灭船舶压载水中生物，旨在保护海洋环境，维护海洋生物的多样性，防治海洋生物污染。经过系统处理的压载水要求能够满足国际海事组织(IMO)2004年制定的《船舶压载水和沉积物控制和管理国际公约》。
IMO指出治理船舶压载水有害生物入侵是一个全球关注的焦点问题，其基本要求是：在船上处理、成本可取、设备小巧、便于操作、不对海洋近岸水域环境形成新的污染、处理设备操作安全和可靠。
但现有的压载水处理系统，由于设备多，在船上的放置位置零散，占用空间大，安装维护均不方便。同时还存在为配电柜面板、控制单元面板、过滤器控制箱面板、远程控制单元面板的控制按钮或显示器件位置设置不合理，不利于人员使用和维修。
发明内容
本发明的目的在于克服现有技术中存在的缺点，提供一种整体结构简单紧凑、安装维护方便、面板布置合理、耗能低的模块化船舶压载水处理系统。
本发明的目的通过以下方案来实现：一种模块化船舶压载水处理系统，包括主机柜、配电柜、控制柜、过滤器控制箱、检测柜、过滤器、EUT电催化装置、EUT电源、电磁流量计、阀门，以及安装在轮机控制室或驾驶室内的远程控制柜，控制柜通过RS485通讯电缆与远程控制单元连接;所述主机柜设置竖隔板，过滤器控制箱、过滤器、阀门在竖隔板一边，并从上至下安装在主机柜内;配电柜、控制柜、检测柜依次安装在竖隔板另一边的上部，EUT电源安装在检测柜下方，EUT电催化装置连接电磁流量计，两者安装于配电柜、控制柜、检测柜下部的主机柜底板上;所述EUT电催化装置与过滤器进口采取立式U型管道连接。
进一步的，所述主机柜、配电柜、控制柜、过滤器控制箱、检测柜均采用方形。
进一步的，所述配电柜的面板设置三排，由上而下为系统电源旋钮，反冲洗泵电流和反冲洗泵运行时间显示，反冲洗泵运行指示灯、反冲洗泵停止指示灯、急停旋钮;所述控制柜的面板设置四排，由上而下分别为触摸屏，压载按钮、卸载按钮、旁通按钮，测试按钮、远程本地切换按钮、消音按钮，声光报警器、控制系统上电按钮、控制系统断电按钮、急停旋钮;所述过滤器控制箱设置两排，上排为过滤器电源旋钮和压差显示器，下排为声光报警器、电源指示灯、测试按钮。
进一步的，所述远程控制柜的面板设置两排，上排为触摸屏，下排为间隔分布的声光报警器、控制系统上电按钮、控制系统断电按钮、急停旋钮。
进一步的，所述EUT电催化装置采用超声强化电催化处理一体机结构。
本发明具有以下优点：1、模块化布局合理、体积小、安装维护便捷，为改造船只和后期加装压载水处理设备的船只提供了更优方案;2、EUT电催化装置使原本分散的电源、超声和电催化处理部分整合在一起，节约了大量现场安装时间，并进一步缩小了模块化压载水处理系统的占地面积;3、采取立式U型管道与处理单元连接，增大了过滤系统的出口压力，提高了处理效率;4、采用PLC进行自动化控制，采用RS485通讯接口和标准modbus协议，即可控制压载水系统，也可将系统数据及控制信息上报船舶自动识别系统和船舶安全系统，实现自动压载、无人值守。
