申请日2014.09.05
公开(公告)日2015.01.14
IPC分类号C02F1/00
摘要

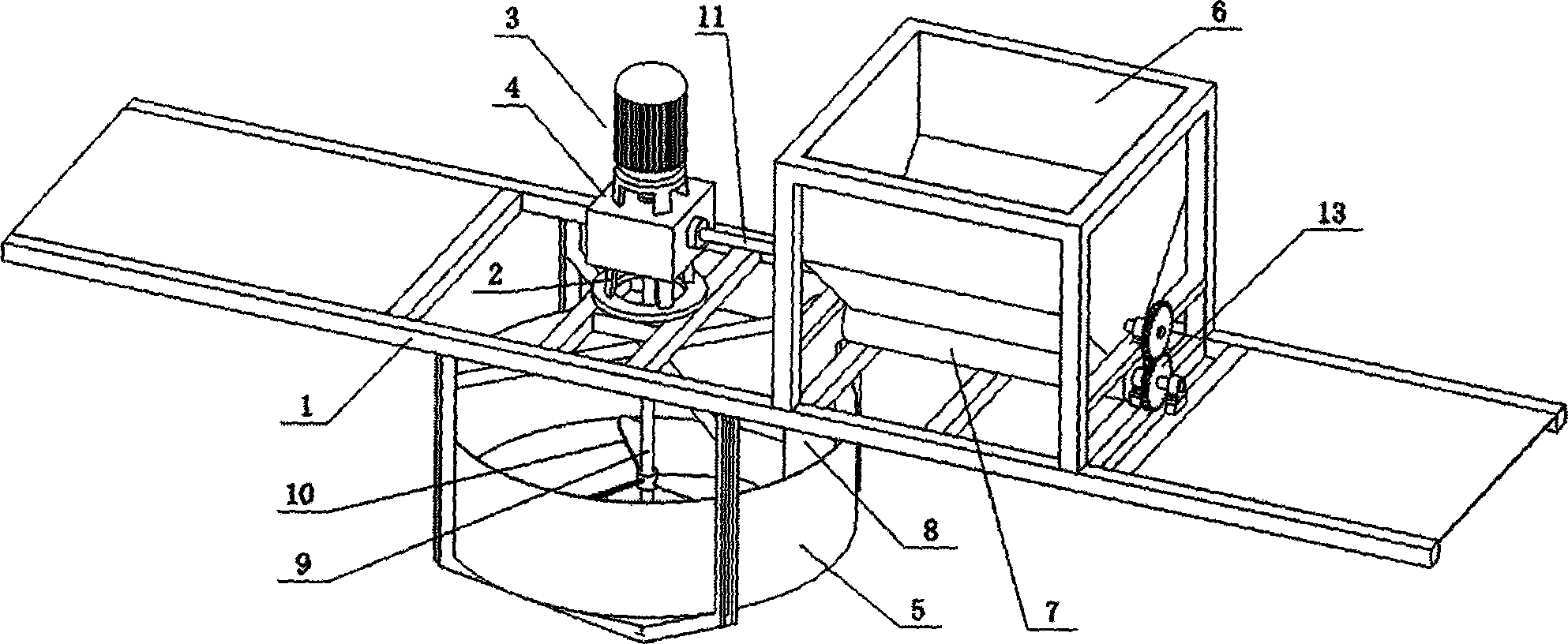

本实用新型公开了一种污水处理给药机，它包括机架，在机架上安装电机座，电机座上安装电机和由电机驱动的变速箱，在电机座下面的机架下吊装溶药斗，在电机座侧面的机架上设置药箱，药箱的底部设置螺旋给料器，螺旋给料器的出料端连通的弯管伸入到溶药斗内;变速箱底部引出一根伸入到溶药斗内的溶药轴，溶药轴的下端设置搅拌桨叶;变速箱的侧面引出一根贯穿药箱的搅拌轴，药箱内部的搅拌轴上设置若干搅拌棒;搅拌轴与螺旋给料器驱动轴的外侧端传动连接。它结构简单、运行稳定、可实现自动化控制，可在污水处理行业推广使用。
权利要求书
1.一种污水处理给药机，它包括设置在污水处理池上方的机架，其特征 在于：在机架上安装电机座，电机座上安装电机和由电机驱动的变速箱，在电 机座下面的机架下吊装上口低于水面的溶药斗，在电机座侧面的机架上设置药 箱，药箱的底部设置螺旋给料器，螺旋给料器的出料端连通的弯管伸入到溶药 斗内;变速箱底部引出一根伸入到溶药斗内的溶药轴，溶药轴的下端设置搅拌 桨叶;变速箱的侧面引出一根贯穿药箱的搅拌轴，药箱内部的搅拌轴上设置若 干搅拌棒;搅拌轴与螺旋给料器驱动轴的外侧端传动连接。
2.根据权利要求1所述的污水处理给药机，其特征在于：搅拌轴与螺旋 给料器驱动轴的外侧端通过两个相互啮合的齿轮传动连接。
3.根据权利要求1或2所述的污水处理给药机，其特征在于：它还包括 控制器和pH传感器，电机和pH传感器分别与控制器电路连接。
说明书
污水处理给药机
技术领域
本实用新型属于污水处理设备，尤其是一种污水处理给药机。
背景技术
污水处理中经常采用化学处理方法，根据污水池内的化学反应情况及时定 量地加入污水处理剂，如：混凝剂、酸性中和剂、碱性中和剂、氧化剂和还原 剂等。
及时定量地向污水池里加入污水处理剂需要使用给料设备。现有技术的污 水处理给药设备存在着结构复杂、运行不稳定、自动化控制性能不好等问题。
发明内容
本实用新型的目的在于提供一种污水处理给药机，它结构简单、运行稳定、 可实现自动化控制。
本实用新型所采用的技术方案是这样实现的：一种污水处理给药机，它包 括设置在污水处理池上方的机架，其特征在于：在机架上安装电机座，电机座 上安装电机和由电机驱动的变速箱，在电机座下面的机架下吊装上口低于水面 的溶药斗，在电机座侧面的机架上设置药箱，药箱的底部设置螺旋给料器，螺 旋给料器的出料端连通的弯管伸入到溶药斗内;变速箱底部引出一根伸入到溶 药斗内的溶药轴，溶药轴的下端设置搅拌桨叶;变速箱的侧面引出一根贯穿药 箱的搅拌轴，药箱内部的搅拌轴上设置若干搅拌棒;搅拌轴与螺旋给料器驱动 轴的外侧端传动连接。
进一步，搅拌轴与螺旋给料器驱动轴的外侧端通过两个相互啮合的齿轮传 动连接。
进一步，本实用新型还包括控制器和pH传感器，电机和pH传感器分别与 控制器电路连接。pH传感器设置在污水池内适当的位置，由pH传感器检测污 水内部的pH值情况，根据pH值通过控制器决定是否启动电机工作给药。
本实用新型的优点在于：
1、在药箱的底部设置螺旋给料器，螺旋式给料器在电机启动时给药，电 机停止时不给药，控制加药方便，能够实现均匀可靠给药。
2、在电机座下面的机架下吊装上口低于水面的溶药斗，变速箱底部引出 一根伸入到溶药斗内的溶药轴，溶药轴的下端设置搅拌桨叶;加入到溶药斗的 药剂在搅拌桨叶与污水混合溶解，然后通过溶药斗上口向外扩散，避免了药剂 不能溶解沉入池底的问题。
3、进一步，可以通过控制器来实现自动化控制给药，通过pH传感器检测 污水池内pH值情况，发送信号给控制器，由控制器启动电机工作给药。
4、本实用新型整体结构简单，造价低廉，运行稳定可靠，可以在污水处 理行业推广使用。
