申请日2013.12.20
公开(公告)日2014.05.28
IPC分类号E03F3/04; C02F1/28; B01D36/02; C02F11/04
摘要
本实用新型提出一种分流式立式污泥污水处理系统，其特征在于：1.排污管道为套管式，内置工厂污染水管、洗涤冲刷污水管、卫生间人粪尿管，这三个管单独排放，雨水排放空隙专排雨水。2.卫生间人粪尿进入立式沼气罐，立式沼气罐进出口在两端，顶部有沼气发电装置，暖棚冬天盖膜保温。3.洗涤冲刷污水进入立式处理槽，槽的过滤层表面置有卷泥细网，下面铺石子层，煤渣层，粉煤灰层，水泥预制的槽壁置漏孔使净水渗出。4.工厂污染水进入立式处理沟，沟上部配置挡杂质网，过滤层表面置草帘，下面铺沙子层，石灰渣层，活性炭层，水泥预制沟壁置漏孔使净水渗出。通过以上设置，分流了的污泥污水进行了分别处理，效果极佳。
权利要求书

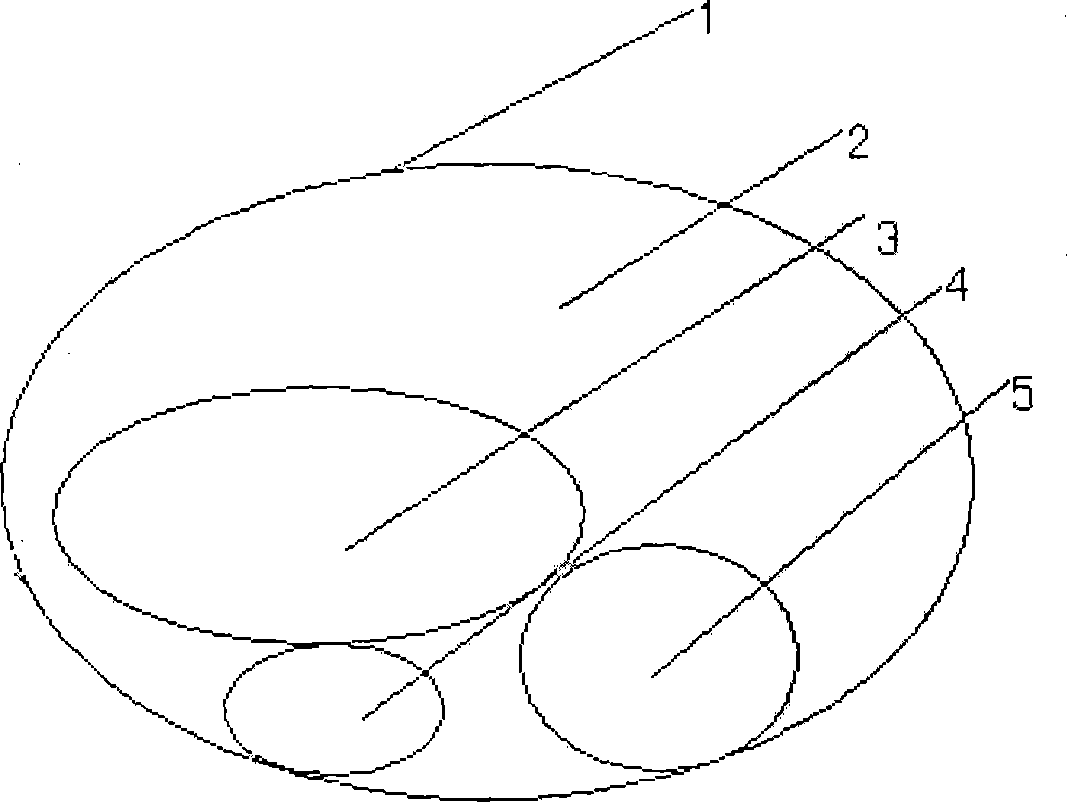

1.一种分流式立式污泥污水处理系统，其特征在于：排污管道为套管式，内 置工厂污染水管、洗涤冲刷污水管、卫生间人粪尿管，这三个管单独排放，雨 水排放空隙专排雨水。
2.根据权利要求书1所述的一种分流式立式污泥污水处理系统，其特征是： 卫生间人粪尿进入立式沼气罐，立式沼气罐进出口在两端，顶部有沼气发电装 置，暖棚冬天盖膜保温。
3.根据权利要求书1所述的一种分流式立式污泥污水处理系统，其特征是： 洗涤冲刷污水进入立式处理槽，槽的过滤层表面置有卷泥细网，下面铺石子层， 煤渣层，粉煤灰层，水泥预制的槽壁置漏孔使净水渗出。
4.根据权利要求书1所述的一种分流式立式污泥污水处理系统，其特征是： 工厂污染水进入立式处理沟，沟上部配置挡杂质网，过滤层表面置草帘，下面 铺沙子层，石灰渣层，活性炭层，水泥预制沟壁置漏孔使净水渗出。
说明书
一种分流式立式污泥污水处理系统
技术领域
本实用新型涉及城市节能减排领域，特别是一种分流式立式污泥污水处理 系统。
背景技术
在污泥污水处理方面，常用的方法是进入下水管道，污水卷着污泥一股脑 地流向处理场，处理场一般是组合沉淀池，出场的水基本上不能浇灌农田，出 场的污泥运走很是麻烦。个别暴利大户自创世界独有土底渗污坑，使纵向近千 米横向几千米的地下水严重污染，说是30年后不知道有谁，眼前挣了钱就是爷， 环保局也是维稳的。因世界上还没有处理地下污染水方法，所以说，制造污染 就是干绝活!
发明内容
本实用新型提出一种分流式立式污泥污水处理系统，其特征在于：1.排污管 道为套管式，内置工厂污染水管、洗涤冲刷污水管、卫生间人粪尿管，这三个 管单独排放，雨水排放空隙专排雨水。2.卫生间人粪尿进入立式沼气罐，立式沼 气罐进出口在两端，顶部有沼气发电装置，暖棚冬天盖膜保温。3.洗涤冲刷污水 进入立式处理槽，槽的过滤层表面置有卷泥细网，下面铺石子层，煤渣层，粉 煤灰层，水泥预制的槽壁置漏孔使净水渗出。4.工厂污染水进入立式处理沟， 沟上部配置挡杂质网，过滤层表面置草帘，下面铺沙子层，石灰渣层，活性炭 层，水泥预制沟壁置漏孔使净水渗出。
通过以上设置，分流了的污泥污水进行了分别处理，效果极佳。
