申请日2013.12.20
公开(公告)日2014.07.09
IPC分类号B01D36/04
摘要
本实用新型公开了一种升降式污泥滤水平台，属于水利工程技术领域，设有升降柱、平台基板、围板、滤水板、闸门、启闭机、排泥滑板、升降支柱;所述平台基板四角下方设置升降柱，升降柱的升降调整平台基板高度和倾斜角度;所述平台基板四周设置3块围板和1块滤水板围成一个用于接纳污泥的空间，滤水板上设置闸门，围板上设有污泥接管;启闭机驱动连接闸门控制闸门升降;所述排泥滑板一端铰接在平台基板上，排泥滑板另一端下方设置升降支柱，升降支柱升降调整排泥滑板高度，排泥滑板与闸门位置相对应。本实用新型可以减小淤泥含水率，提高泥浆浓度，从而达到减少河道环境污染，减少运输费用，降低河道清淤成本的目的。
权利要求书
1. 升降式污泥滤水平台，其特征是，设有升降柱、平台基板、围板、滤水板、闸门、启闭机、排泥滑板、升降支柱;所述平台基板四角下方设置升降柱，升降柱的升降调整平台基板高度和倾斜角度;所述平台基板四周设置3块围板和1块滤水板围成一个用于接纳污泥的空间，滤水板上设置闸门，围板上设有污泥接管;启闭机驱动连接闸门控制闸门升降;所述排泥滑板一端铰接在平台基板上，排泥滑板另一端下方设置升降支柱，升降支柱升降调整排泥滑板高度，排泥滑板与闸门位置相对应。
2. 根据权利要求1所述的升降式污泥滤水平台，其特征是，所述滤水板由钢架和覆盖在钢架的滤水材料组成，在钢架的支撑下，所述污泥中的污水通过滤水材料滤出。
3. 根据权利要求1所述的升降式污泥滤水平台，其特征是，所述升降柱包括墩柱、液压升降机，液压升降机下端固定在墩柱上，液压升降机上端通过球形铰接头与平台基板铰连接。
4. 根据权利要求1所述的升降式污泥滤水平台，其特征是，所述升降支柱包括液压升降机和支柱，液压升降机下端固定在支柱上，液压升降机上端球形铰接头与排泥滑板铰连接。
说明书
升降式污泥滤水平台
技术领域
本实用新型涉及污泥脱水装置结构，具体涉及一种升降式污泥滤水平台，属于水利工程技术领域。
背景技术
目前我国城市河道污染严重，河道清淤面广量大。由于城市河道周边空间狭小，大多在现场没有地方堆放淤泥，必须运送到外地处理。现有的河道清淤设备产泥率一般在10%～20%左右，如果淤泥未经处理直接运送，运送量的80%～90%是水，需大吨位多船只运输，使得清淤成本非常高。
实用新型内容
本实用新型的目的是提供一种升降式污泥滤水平台，该装置可以减小淤泥含水率，提高泥浆浓度，从而达到减少河道环境污染，减少运输费用，降低河道清淤成本的目的。
本实用新型的目的是通过以下技术方案实现的，一种升降式污泥滤水平台，设有升降柱、平台基板、围板、滤水板、闸门、启闭机、排泥滑板、升降支柱;所述平台基板四角下方设置升降柱，升降柱的升降调整平台基板高度和倾斜角度;所述平台基板四周设置3块围板和1块滤水板围成一个用于接纳污泥的空间，滤水板上设置闸门，围板上设有污泥接管;启闭机驱动连接闸门控制闸门升降;所述排泥滑板一端铰接在平台基板上，排泥滑板另一端下方设置升降支柱，升降支柱升降调整排泥滑板高度，排泥滑板与闸门位置相对应。
进一步地，所述滤水板由钢架和覆盖在钢架的滤水材料组成，在钢架的支撑下，所述污泥中的污水通过滤水材料滤出。
进一步地，所述升降柱包括墩柱、液压升降机，液压升降机下端固定在墩柱上，液压升降机上端通过球形铰接头与平台基板铰连接。
进一步地，所述升降支柱包括液压升降机和支柱，液压升降机下端固定在支柱上，液压升降机上端球形铰接头与排泥滑板铰连接。

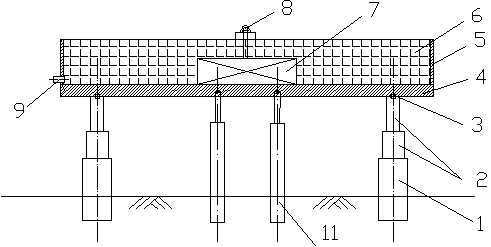

升降式污泥滤水平台的工作过程：首先根据河道水面和船只吃水深度，通过液压升降机，调整平台基板高度，并保证平台基板有一定的倾斜度，提高滤水速度;通过污泥接管连接清淤船的污泥管道，把污泥直接输送到升降式污泥滤水平台上。经过一定时间的沉淀，水的密度低上浮，通过滤水板排入河道;淤泥密度大沉降到平台基板上，通过开启闸门，把沉淀的淤泥通过排泥滑板输送到运输船上，从而达到了提高泥浆浓度，减少泥浆运输量和清淤成本的目的。
与现有技术相比，本实用新型具有以下有益效果：
第一，通过液压升降机和球型铰接头调整平台基板的高度，并保证平台基板有一定的倾斜度，提高滤水速度;
第二，通过污泥接管连接清淤船的污泥管道，把污泥直接输送到由滤水板、围板、闸门与平台基板形成空间中。淤泥中的水经滤水板直接流入河道，待泥浆达到一定的浓度后，通过启闭机，提升闸门，借助液压升降机托举平台基板的后侧，淤泥经支撑在平台基板和支柱平上的排泥滑板，进入运输船舶。由于滤水后泥浆浓度大幅度提高，从而减小了船舶运输吨位和泥浆运输量，达到减少清淤成本的目的;
第三，通过升降式污泥滤水平台设计，实现泥水分离，解决泥浆含量低、需大吨位、多船次、运输费用高的困难，达到滤清水、排污泥、减少船舶运输量的目的，适用于城市河道清淤污泥脱水前处理，有利于减少河道环境污染，降低河道清淤成本。
