申请日2013.12.20
公开(公告)日2014.06.11
IPC分类号C02F3/02
摘要
本实用新型涉及一种用于处理农村生活污水的生物滤池，所述包括进水管、水箱、布水器、池体和出水管，所述池体内设有承托板，池体外壁上设有通风孔，所述承托板将池体分为上下两个部分，上方为滤水池，下方为集水池，承托板上设有过水孔，所述滤水池和集水池通过过水孔连通，滤水池中设有生物填料，所述水箱设置在池体顶部，水箱与进水管连通，水箱通过布水器将污水均匀分布在生物填料上，所述出水管与集水池连通。本实用新型结构简单，建设周期短，造价低，非常适合小城镇、农村等的生活污水的处理。
权利要求书

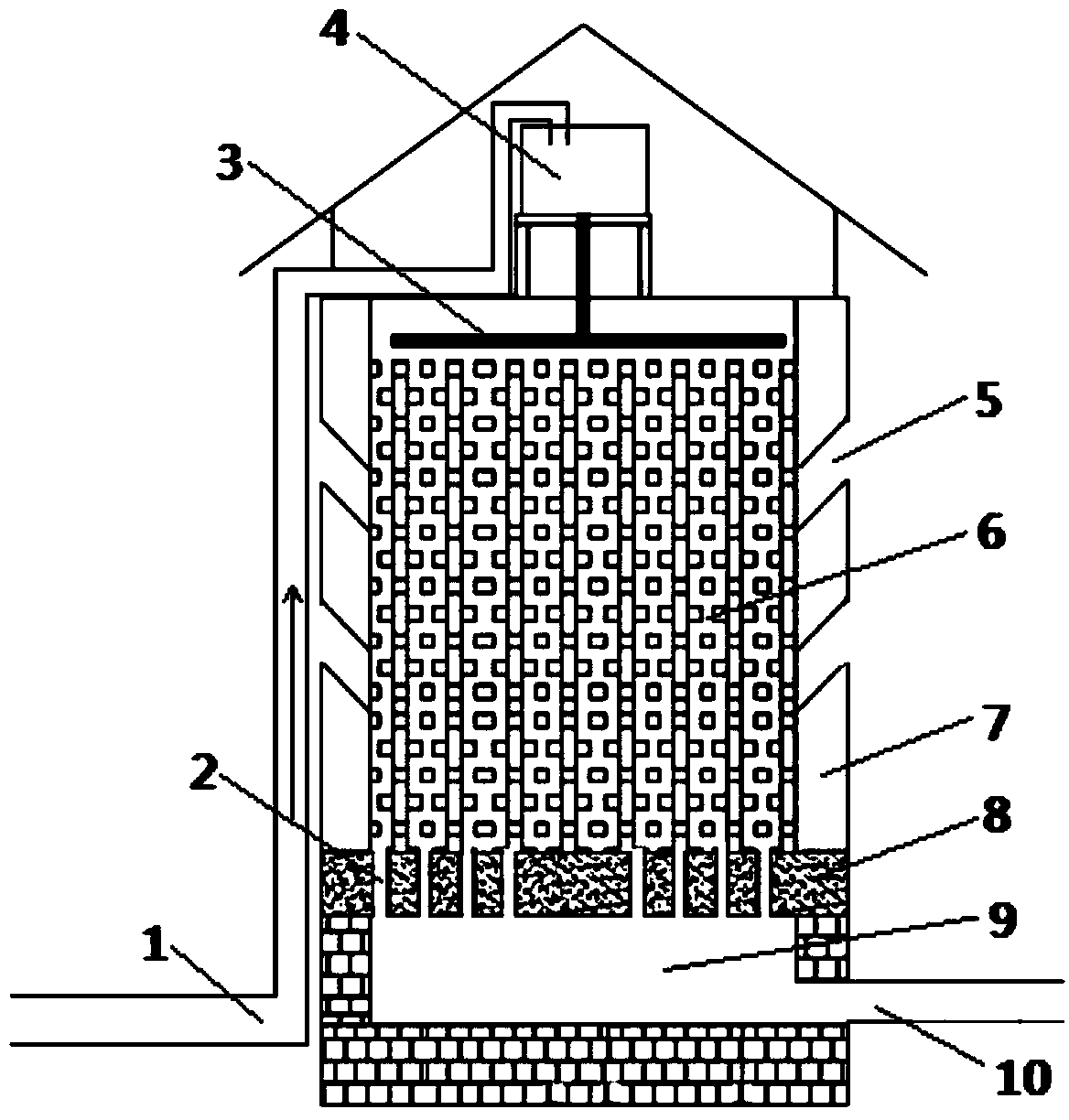

1.一种用于处理农村生活污水的生物滤池，其特征在于：所述包括进水管(1)、水箱(4)、 布水器(3)、池体(7)和出水管(10)，所述池体(7)内设有承托板(8)，池体(7)外壁 上设有通风孔(5)，所述承托板(8)将池体(7)分为上下两个部分，上方为滤水池，下方 为集水池(9)，承托板(8)上设有过水孔(2)，所述滤水池和集水池(9)通过过水孔(2) 连通，滤水池中设有生物填料(6)，所述水箱(4)设置在池体(7)顶部，水箱(4)与进水 管(1)连通，水箱(4)通过布水器(3)将污水均匀分布在生物填料(6)上，所述出水管 (10)与集水池(9)连通。
2.根据权利要求1所述的一种用于处理农村生活污水的生物滤池，其特征在于：所述通 风孔(5)的方向为斜向上的，斜向上的角度为45°。
3.根据权利要求1或2所述的一种用于处理农村生活污水的生物滤池，其特征在于：所 述布水器(3)为全自动布水器。
说明书
一种用于处理农村生活污水的生物滤池
技术领域
本实用新型涉及一种用于处理农村生活污水的生物滤池。
背景技术
近年来，农村污水是造成我国区域性水污染的主要原因之一，也是当前我国社会主义新 农村建设的制约因素之一，因为其污染源分散、规模小、成分复杂、水量不连续等原因，造 成农村生活污水处理困难。而目前，污水处理系统大多是大型污水处理中心，将小城镇、农 村的污水收集起来，再送至大型污水处理厂的输送成本过高，而且农村生活污水处理多采用 机械曝气、连续运行的方式，这种方式动力消耗大，运行成本较高。但生活污水不经过处理 就直接排放，不仅污染了周边的水环境，也浪费了大量的水资源。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种用于处理农村生活污水的生物 滤池。
实现本实用新型目的的技术方案是：一种用于处理农村生活污水的生物滤池，所述包括 进水管、水箱、布水器、池体和出水管，所述池体内设有承托板，池体外壁上设有通风孔， 所述承托板将池体分为上下两个部分，上方为滤水池，下方为集水池，承托板上设有过水孔， 所述滤水池和集水池通过过水孔连通，滤水池中设有生物填料，所述水箱设置在池体顶部， 水箱与进水管连通，水箱通过布水器将污水均匀分布在生物填料上，所述出水管与集水池连 通。
作为优化，所述通风孔的方向为斜向上的，斜向上的角度为45°。
作为优化，所述布水器为全自动布水器。
本实用新型具有积极的效果：本实用新型用水泵将污水通过进水管输送到水箱里，水箱 通过全自动布水器将污水均匀的分布在生物填料上，由于池体外壁设有通风孔，这为生物填 料中的好氧微生物提供了充足的氧气，有利于污水的处理，同时也利于自然通风，自然通风 代替了机械曝气，节省了很大的运行成本，污水经过滤水池处理后，通过过水孔流入到集水 池，集水池中的水通过出水管输送至外面。本实用新型结构简单，建设周期短，造价低，非 常适合小城镇、农村等的生活污水的处理。
