申请日2013.12.20
公开(公告)日2014.06.04
IPC分类号C02F7/00
摘要
本实用新型公开了一种防止污泥沉降的曝气容器，包括带有圆锥形底部的容器以及与容器底部相连的管道，管道中设置有曝气头安装槽和用于排出污泥的污泥排出口，容器的圆锥形上口处安装有开设若干圆孔的匀气板，曝气头安装槽的末端与匀气板相接触，匀气板上端设置有倒圆锥形过滤网，容器中设置有搅拌机，搅拌机输出轴上安装有用于清除容器圆锥形底部的转刷。由于容器的底部为锥形结构，在容器的锥形底部安装了曝气头，空气通过曝气头进入到污水中，提高水中的溶氧量，曝气均匀，提高空气和水的传质效率，且曝气头和转刷使沉降的污泥重新分散，防止了污泥沉降;同时容器装有匀气板，可以均匀的分散空气，防止曝气不均匀造成实验结果偏差，该容器能进行污水预处理。
权利要求书

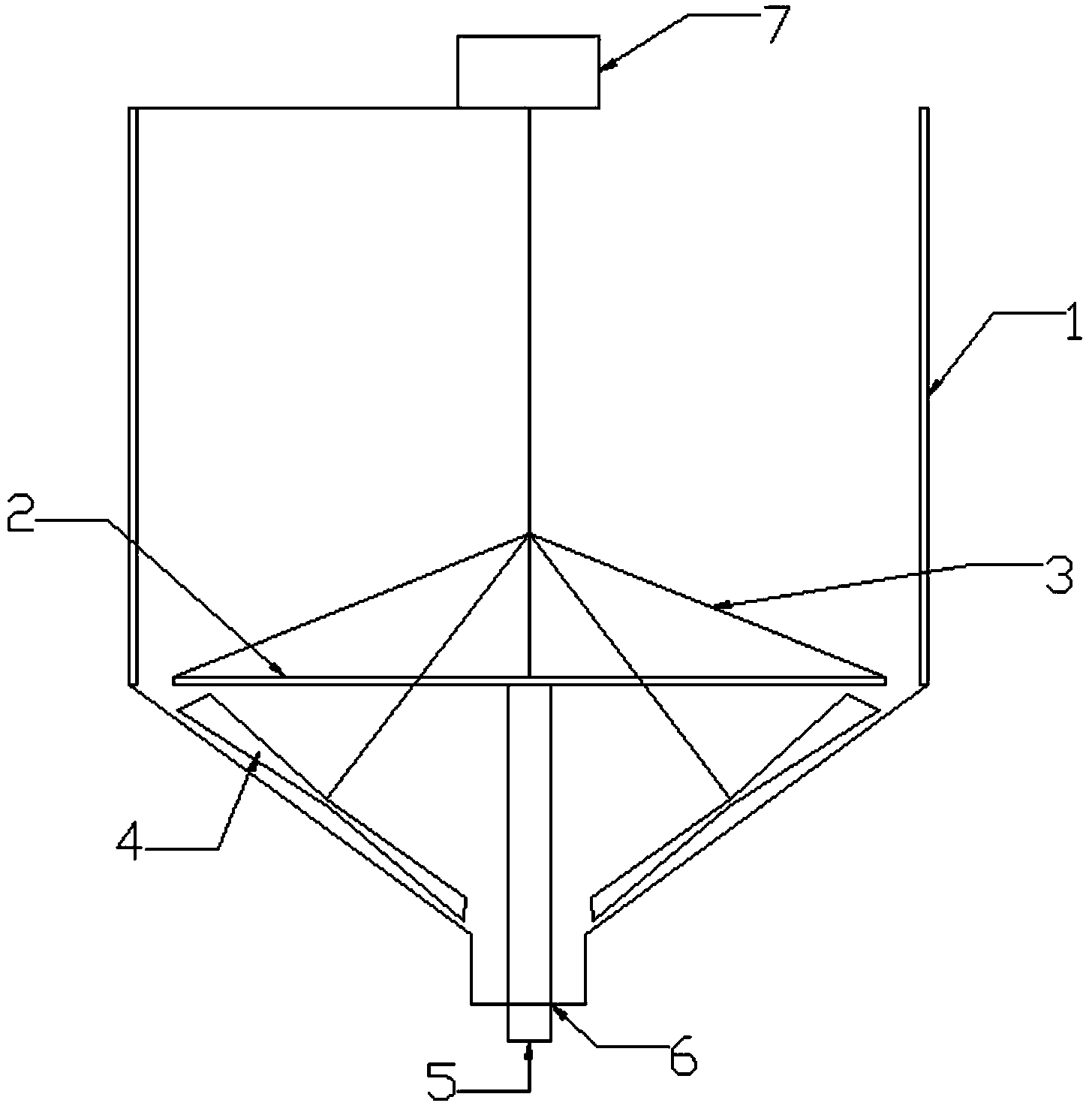

1.一种防止污泥沉降的曝气容器，其特征在于，包括底部为圆锥形的容 器(1)以及与容器(1)底部相连的管道，管道中设置有曝气头安装槽(5) 和用于排出污泥的污泥排出口(6)，容器(1)中安装有开设若干圆孔的匀气 板(2)，曝气头安装槽(5)的末端与匀气板(2)相接触，匀气板(2)上端 设置有倒圆锥形过滤网(3)，容器(1)中设置有搅拌机(7)。
2.根据权利要求1所述的曝气容器，其特征在于，所述搅拌机(7)输 出轴上通过连接杆安装有转刷(4)，匀气板(2)上开设有通槽，连接杆穿过 通槽后与转刷(4)连接。
3.根据权利要求1或2所述的曝气容器，其特征在于，所述匀气板(2) 上的圆孔孔径均不同。
4.根据权利要求1或2所述的曝气容器，其特征在于，所述匀气板(2) 的厚度为0.5cm。
5.根据权利要求1或2所述的曝气容器，其特征在于，所述过滤网(3) 为100目不锈钢网制成的过滤网。
6.根据权利要求1所述的曝气容器，其特征在于，所述管道为直径3cm、 高8cm的柱形管道，且柱形管道外部套有直径为9cm、高5cm的外部柱形管 道。
7.根据权利要求1所述的曝气容器，其特征在于，所述容器(1)为采 用透明有机玻璃制成的容器，且容器的外部带有刻度线。
8.根据权利要求1所述的曝气容器，其特征在于，所述容器(1)的底 部设置有支架。
说明书
一种防止污泥沉降的曝气容器
技术领域
本实用新型属于环境工程领域，涉及一种曝气容器，特别涉及一种可防 止污泥沉降且可以进行预处理的曝气容器。
背景技术
曝气实验是实验室模拟污水处理工程常用的实验设备。目前实验室开展 这项实验，多采用大烧杯或塑料桶容器，采用增氧泵做动力装置，配合微孔 曝气头。但在实验过程中存在这样一些问题：1、由于实验精度的要求，容器 过大造成曝气不均匀，污泥沉淀，或是存在处理死角。2、杂质过多的废水易 造成曝气头的堵塞，造成曝气量不足。
实用新型内容
本实用新型为了克服上述技术问题提供一种提高出水质防止污泥沉降的 曝气容器，该容器曝气均匀，防止污泥沉降。
本实用新型是通过以下技术方案来实现：
一种防止污泥沉降的曝气容器，包括底部为圆锥形的容器以及与容器底 部相连的管道，管道中设置有曝气头安装槽和用于排出污泥的污泥排出口， 容器中安装有开设若干圆孔的匀气板，曝气头安装槽的末端与匀气板相接触， 匀气板上端设置有倒圆锥形过滤网，容器中设置有搅拌机。
所述搅拌机输出轴上通过连接杆安装有转刷，匀气板上开设有通槽，连 接杆穿过通槽后与转刷连接。
所述匀气板上上的圆孔孔径均不同。
所述匀气板的厚度为0.5cm。
所述过滤网为100目不锈钢网制成的过滤网。
所述管道为直径3cm、高8cm的柱形管道，且柱形管道外部套有直径为 9cm、高5cm的外部柱形管道。
所述容器为采用透明有机玻璃制成的容器，且容器的外部带有刻度线。
所述容器的底部设置有支架。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型由于设置过滤网，当污水进入到曝气容器时，无机颗粒物会 沉降在倒圆锥形过滤网上，拦截无机颗粒物，同时由于将容器底部设置成锥 形，并在容器底部的锥形腔中设置曝气头，空气通过曝气头鼓入废水中，提 高水中的溶氧量，并经过匀气板均匀的上升，挺高传质效率，曝气头鼓出的 气体可以使沉降的污泥重新分散，转刷可以更好的让一部分沉降的污泥重新 分散，而且还可以迫使沉降在目网上的无机颗粒物向下滑动，无机颗粒滑动 到边缘，顺着排污口排出，达到排污和排泥的功效，可以去除掉污水中的无 机颗粒，起到了沉砂池的作用，容器的锥形上口处设置匀气板，可以均匀地 分散空气，防止曝气不均匀造成实验结果偏差，因此该容器除了有防止污泥 沉降的功效，还可以防止曝气头被堵塞，而且有去除无机颗粒的功能。
本实用新型相当于初沉池和曝气池合体，既能曝气均匀，防止污泥沉降， 又结合了初沉池的特点排出无机颗粒物，当污泥浓度增大，此排污口还可以 有排泥的作用，此外100目的网子在进行预处理过程中，将大颗粒物滑落至 锥形底部排出，能有效地避免杂质进入曝气头，有效防止曝气头的堵塞问题。
