申请日2013.12.20
公开(公告)日2014.06.25
IPC分类号A47J31/00; C02F9/04; A47J31/44
摘要
一种废水回收式节能型冷热直饮饮水机，涉及自来水净化装置技术领域，特别涉及一种废水回收式节能型冷热直饮饮水机，包括机体(1)、反渗透过滤装置(2)、后置活性炭过滤装置(3)、软化滤芯(4)、PP棉滤芯(5)、颗粒炭滤芯(6)、精密压缩炭块滤芯(7)、处理仓(8)、加热仓(9)、净水加热罐(10)、储存仓(11)、储水桶(12)、废水箱(13)、水位计(14)、进水口(15)、排污阀(16)、水池(17)、漏水口(18)、龙头(19)、水阀开关(20)、漏水管(21)，其特征在于，机体(1)上表面设置水池(17)，所述的水池(17)，其一侧设置若干龙头(19)及与之配套的水阀开关(20)。
权利要求书
1.一种废水回收式节能型冷热直饮饮水机，包括机体(1)、反渗透过滤装 置(2)、后置活性炭过滤装置(3)、软化滤芯(4)、PP棉滤芯(5)、颗粒炭滤 芯(6)、精密压缩炭块滤芯(7)、处理仓(8)、加热仓(9)、净水加热罐(10)、 储存仓(11)、储水桶(12)、废水箱(13)、水位计(14)、进水口(15)、排污 阀(16)、水池(17)、漏水口(18)、龙头(19)、水阀开关(20)、漏水管(21)， 其特征在于，机体(1)上表面设置水池(17)，所述的水池(17)，其一侧设置 若干龙头(19)及与之配套的水阀开关(20)，且其底部设置有与所述的龙头(19) 数目相同的漏水口(18)，所述的机体(1)，其一端设置废水箱(13)，所述的 废水箱(13)，其一侧上部设置水位计(14)，下部设置进水口(15)、排污阀(16)， 处理仓(8)、加热仓(9)、储存仓(11)设置于机体(1)内，所述的机体(1)， 其内壁一端设置加热仓(9)、储存仓(11)，另一端设置处理仓(8)，所述的处 理仓(8)，其内部设置有一级净化部分、二级净化部分，所述的一级净化部分， 包括反渗透过滤装置(2)、后置活性炭过滤装置(3)，所述的二级净化部分， 包括软化滤芯(4)、PP棉滤芯(5)、颗粒炭滤芯(6)、精密压缩炭块滤芯(7)， 所述的加热仓(9)，其内部设置有净水加热罐(10)，所述的储存仓(11)，其 内部设置有储水桶(12)，漏水管(21)一端设置于所述的机体(1)内部，且 与所述的漏水口(18)一端固定连接，另一端设置于所述的废水箱(13)内。
2.根据权利要求1所述一种废水回收式节能型冷热直饮饮水机，其特征在 于，所述的PP棉滤芯(5)，其一侧通过水管与进水口(15)一端固定连接，另 一次通过水管与软化滤芯(4)一侧固定连接，软化滤芯(4)另一侧通过水管 与颗粒炭滤芯(6)一侧固定连接，颗粒炭滤芯(6)另一侧通过水管与精密压 缩炭块滤芯(7)一侧固定连接，精密压缩炭块滤芯(7)另一侧设置有三通。
3.根据权利要求1所述一种废水回收式节能型冷热直饮饮水机，其特征在 于，所述的反渗透过滤装置(2)，其一端通过水管与精密压缩炭块滤芯(7)一 侧的三通的一分支固定连接，另一端通过水管与储水桶(12)一端固定连接， 储水桶(12)另一端通过阀门与水阀开关(20)一端的三通的一分支固定连接。
4.根据权利要求1所述一种废水回收式节能型冷热直饮饮水机，其特征在 于，所述的后置活性炭过滤装置(3)，其一端通过水管与精密压缩炭块滤芯(7) 一侧的三通的另一分支固定连接，另一端通过水管与净水加热罐(10)一端固 定连接，净水加热罐(10)另一端通过阀门与水阀开关(20)一端的三通的另 一分支固定连接。
5.根据权利要求1所述一种废水回收式节能型冷热直饮饮水机，其特征在 于，所述的水阀开关(20)，其具体为冷热双向开关。
6.根据权利要求1所述一种废水回收式节能型冷热直饮饮水机，其特征在 于，所述的反渗透过滤装置(2)、后置活性炭过滤装置(3)、软化滤芯(4)、 PP棉滤芯(5)、颗粒炭滤芯(6)、精密压缩炭块滤芯(7)，其产生的废水通过 水管与所述的废水箱(13)一侧固定连接。
说明书
一种废水回收式节能型冷热直饮饮水机
技术领域
本实用新型涉及自来水净化装置技术领域，特别涉及一种废水回收式节能 型冷热直饮饮水机。
背景技术
自来水是指通过自来水处理厂净化、消毒后生产出来的符合国家饮用水标 准的供人们生活、生产使用的水。它主要通过水厂的取水泵站汲取江河湖泊及 地下水、地表水;然后经过沉淀、过滤、消毒、入库等工艺流程，最后再由送 水泵高压输入自来水管道，通过配水泵站输送到各个用户。现在国家规定要用 PP管，而不是以前常用的镀锌管，因为时间一长就会生锈，会造成严重的二次 污染;但是目前仍然后大部分自来水管道使用的还是镀锌管。但是现在自来水 消毒大都采用氯化法，公共给水氯化的主要目的就是防止水传播疾病，但氯气 用于自来水消毒还是有在一定的弊端，氯化消毒后的自来水能产生致癌物质， 况且从水厂到居民家中漫长的输送管道也会产生污染，各种零部件和接管接头 的锈蚀、洞穿会产生大量锈蚀物，这些都是自来水无法避免的;同时对于北方 地区来说，由于区域水源的限制，水质较硬，长期饮用都会对身体健康造成带 来危害。
自来水无法直饮，及时烧开，其中残留的细菌，以及重金属砷化物、亚硝 酸盐等有害物质也无法清除，因此用于净化自来水的净水机便应用而生，市场 现行的净水机，种类繁多，其在进行自来水净化后，往往将净化过程中产生的 废水直接通向下水管，无形中造成了极大的浪费。
发明内容
本实用新型的目的在于提供一种净化效果高，且在进行自来水净化后，能 够将净化过程中产生的废水及时收集再利用的净水设备。

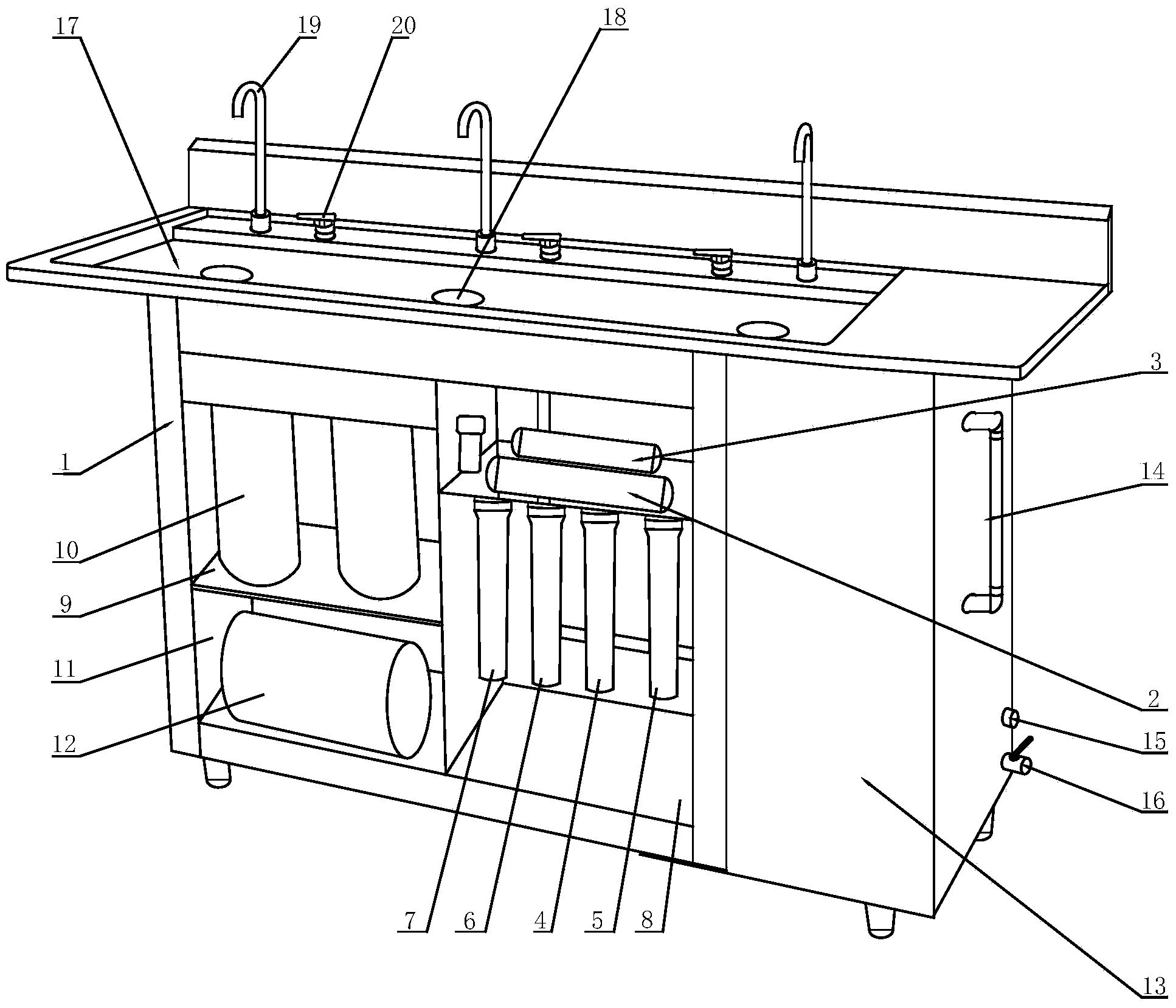

一种废水回收式节能型冷热直饮饮水机，包括机体1、反渗透过滤装置2、 后置活性炭过滤装置3、软化滤芯4、PP棉滤芯5、颗粒炭滤芯6、精密压缩炭 块滤芯7、处理仓8、加热仓9、净水加热罐10、储存仓11、储水桶12、废水 箱13、水位计14、进水口15、排污阀16、水池17、漏水口18、龙头19、水阀 开关20、漏水管21，其特征在于，机体1上表面设置水池17，所述的水池17， 其一侧设置若干龙头19及与之配套的水阀开关20，且其底部设置有与所述的龙 头19数目相同的漏水口18，所述的机体1，其一端设置废水箱13，所述的废水 箱13，其一侧上部设置水位计14，下部设置进水口15、排污阀16，处理仓8、 加热仓9、储存仓11设置于机体1内，所述的机体1，其内壁一端设置加热仓9、 储存仓11，另一端设置处理仓8，所述的处理仓8，其内部设置有一级净化部分、 二级净化部分，所述的一级净化部分，包括反渗透过滤装置2、后置活性炭过滤 装置3，所述的二级净化部分，包括软化滤芯4、PP棉滤芯5、颗粒炭滤芯6、 精密压缩炭块滤芯7，所述的加热仓9，其内部设置有净水加热罐10，所述的储 存仓11，其内部设置有储水桶12，漏水管21一端设置于所述的机体1内部， 且与所述的漏水口18一端固定连接，另一端设置于所述的废水箱13内。
所述一种废水回收式节能型冷热直饮饮水机，其特征在于，所述的PP棉滤 芯5，其一侧通过水管与进水口15一端固定连接，另一次通过水管与软化滤芯 4一侧固定连接，软化滤芯4另一侧通过水管与颗粒炭滤芯6一侧固定连接，颗 粒炭滤芯6另一侧通过水管与精密压缩炭块滤芯7一侧固定连接，精密压缩炭 块滤芯7另一侧设置有三通。
所述一种废水回收式节能型冷热直饮饮水机，其特征在于，所述的反渗透 过滤装置2，其一端通过水管与精密压缩炭块滤芯7一侧的三通的一分支固定连 接，另一端通过水管与储水桶12一端固定连接，储水桶12另一端通过阀门与 水阀开关20一端的三通的一分支固定连接。
所述一种废水回收式节能型冷热直饮饮水机，其特征在于，所述的后置活 性炭过滤装置3，其一端通过水管与精密压缩炭块滤芯7一侧的三通的另一分支 固定连接，另一端通过水管与净水加热罐10一端固定连接，净水加热罐10另 一端通过阀门与水阀开关20一端的三通的另一分支固定连接。
所述一种废水回收式节能型冷热直饮饮水机，其特征在于，所述的水阀开 关20，其具体为冷热双向开关。
所述一种废水回收式节能型冷热直饮饮水机，其特征在于，所述的反渗透 过滤装置2、后置活性炭过滤装置3、软化滤芯4、PP棉滤芯5、颗粒炭滤芯6、 精密压缩炭块滤芯7，其产生的废水通过水管与所述的废水箱13一侧固定连接。
本实用新型相比较现有技术，其有益效果如下：
1)通过包括软化滤芯4、PP棉滤芯5、颗粒炭滤芯6、精密压缩炭块滤芯7、 反渗透过滤装置2、后置活性炭过滤装置3，使自来水得到充分的净化，PP棉滤 芯5能够除去水中的可见杂质，软化滤芯4能够降低水的硬度，颗粒炭滤芯6 能够除去水中的异味和氯化物的药品味，吸附金属离子，精密压缩炭块滤芯7 能够进一步的对水中的有机化合物、异味和漂白粉进行吸收，然后经过反渗透 过滤装置2能够除去水中细菌、重金属和盐分，达到直饮的标准，饮用时再经 后置活性炭过滤装置3调节纯水口味，同时保持了出水的新鲜，净化纯度高， 同时实现了软化水质，直饮水新鲜，口感好。
2)由于净化纯度高，因此净化后水中的杂质极少，同等水量下耗费的加热 电量少，同时由于水中基本无杂质，加热管上的沉积和腐蚀慢，带来的附加功 率大大降低，也节省了因此而浪费的能源。
3)传统的净水机是直接将由反渗透过滤装置2产生的废水直接废弃或是暂 时储存，然后再倒出，但是所谓的废水也是经过初步过滤的水，完全能够再利 用，本实用新型中通过废水箱13将其收集再利用，大大提高了水利用率。
4)机体1上表面设置的水池17能够将多余流出的水和残水收集后从漏水 口18中排出，并通过漏水管21，将水送进废水箱13，同时保证了下部箱体内 的相对密封和干燥，下部箱体中将各部分分开设置，便于安装维护和检修，机 体1结构简单大方。
