申请日2014.01.08
公开(公告)日2014.07.30
IPC分类号C02F1/467; C02F1/461
摘要
本实用新型公开了一种一体化全自动电解水处理装置，由与进水水源连接的缓冲罐，泵，流量计及电解槽依次管道连接构成，电解槽下端设有进水口，上端设有出水口;所述电解槽内设置的电极其阳极为金刚石涂层电极，阴极为钛电极;所述电极的正负极之间填充有活性炭颗粒与石英砂组成的介质层;电解槽的进、出水口处分别设有滤网，防止介质层颗粒进入管道;所述电解槽通过整流器与电源相连。本设备净化效率高，运行成本低，使用寿命长，减少消毒副产物的产生，操作维修简便，具有很好可靠性与经济实用性。
权利要求书
1.一种一体化全自动电解水处理装置，其特征是：由与进水水源连接的缓冲罐，泵，流量计及电解槽依次管道连接构成，电解槽下端设有进水口，上端设有出水口; 所述电解槽内设置的电极其阳极为金刚石涂层电极，阴极为钛电极，所述电极的正负极之间填充有介质层;电解槽的进、出水口处分别设有滤网，防止介质层颗粒进入管道;所述电解槽通过整流器与电源相连。
2.根据权利要求1所述的一种一体化全自动电解水处理装置，其特征是：所述电解槽的数量为一个或由两个以上并联构成。
3.根据权利要求1所述的一种一体化全自动电解水处理装置，其特征是：所述电解槽设有液位与温度开关。
说明书
一体化全自动电解水处理装置
技术领域
本实用新型属于水净化装置技术领域，具体涉及一种利用电极进行水净化处理的装置。
背景技术
在水净化技术领域，采用氯气消毒为最常见最传统的水处理消毒工艺，工艺简单，消毒效果持久，但是存在以下问题：
1. 所投加的氯气为易爆、腐蚀性的危险品，处理不当易发生污染，且在运输、储存、使用的过程中存在发生事故的风险;
2. 产生多种消毒副产物，对公众健康有一定的损害。
目前国际上已逐步开始淘汰氯气消毒，以二氧化氯、次氯酸钠、紫外消毒等其他消毒方式替代氯气。其中，二氧化氯消毒效果良好，但是原料运输及操作过程也存在一定的风险;次氯酸钠现场发生装置安全稳定，但是未能较好地解决消毒副产物问题;而紫外消毒运行费用较为昂贵，且不具有持续消毒能力。
电解消毒是一种清洁、安全、高效的消毒技术。电解消毒是利用电解产生的以羟基自由基为主的活性氧进行消毒。根据文献报道，该消毒方法对大肠杆菌等致病菌以及硝酸盐还原菌、铁细菌等造成管道腐蚀的细菌均有良好的去除效果。另外，该方法无须投加化学药剂，产生的有害消毒副产物也显著少于常规消毒方法。如何延长电解消毒装置电极的使用寿命、提高电解效率及降低运行成本是电解消毒水处理方法推广应用的关键所在。
发明内容
为了克服现有水处理净化设备在运行时安全性不足，副产物多，消毒设备自动化程度低，操作复杂运行成本高的缺点，本发明目的在于提出了一种一体化全自动电解水处理装置，能够提高处理效率，减小能耗，运行成本低，减少消毒副产物的产生，操作维修简便。
本实用新型解决技术问题采用的技术方案是：

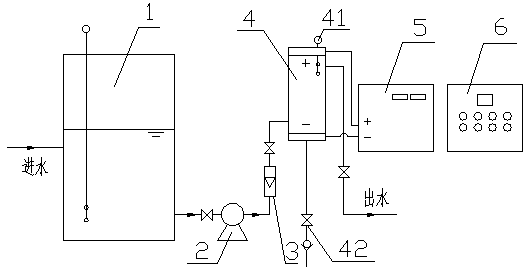

一种一体化全自动电解水处理装置，由与进水水源连接的缓冲罐，泵，流量计及电解槽依次管道连接构成，电解槽下端设有进水口，上端设有出水口; 所述电解槽内设置的电极其阳极为金刚石涂层电极，阴极为钛电极;所述电极的正负极之间填充有活性炭颗粒与石英砂组成的介质层;电解槽的进、出水口处分别设有滤网，防止介质层颗粒进入管道;所述电解槽通过整流器与电源相连。
所述电解槽的数量为一个或由两个以上并联构成。
所述电解槽设有液位与温度开关。
本实用新型的有益效果是： 电极其阳极为金刚石涂层电极，电极电势高，能够产生羟基自由基等强氧化性的物质，在处理过程中起到主要的作用，快速杀灭微生物。水中含有的氯离子被氧化，生成少量次氯酸，以维持消毒效果。羟基自由基与有机物发生一系列反应，能够完全或部分得降解有机物，去除常规方法难以去除的微量毒性物质，灭菌效果理想，副产物生成少;金刚石涂层电极具有吸附惰性，使得气泡难以吸附在电极表面，因此表面电阻较小，有利于节能。
电解槽设有液位与温度保护，在发生意外状况时停机保护，并报警通知管理员，避免安全事故的发生。
本实用新型电解水处理装置，具有消毒与降解有机污染物的功能。 设备采用高效金刚石涂层电极，使设备具有较长的寿命，降低维护费用;电极的正负极之间填充有活性炭颗粒与石英砂介质层从而构成三维电极，与传统的二维电极相比，能够增加电解槽的面体比，且因粒子间距小而增大物质传质速度.提高电流效率和处理效果;通过复极式连接进一步减小电阻，降低能耗与运行成本，提高设备的经济实用性，能够运用于饮用水、再生水、循环冷却水、泳池等多种水处理消毒场合。
本实用新型可以通过模块控制实现一体化及PLC自动控制，设备占地面积小，除了定期除垢外设备可实现全自动无人监控运行。
