申请日2010.04.22
公开(公告)日2011.04.27
IPC分类号C02F9/14
摘要
本实用新型涉为序批式泥膜共生一体化水处理设备，厌氧调节池、好氧处理池及消毒过滤间连接，厌氧调节池设污水入口、导流装置及生物膜载体，水流通道设填料仓，水池设水泵，水泵出水口连接至厌氧调节池出水口，该出水口连接至好氧处理池进水口，好氧处理池进水口连接至多功能布水器，好氧处理池设曝气装置和气提排泥装置，好氧处理池设生物膜，好氧处理池设出水堰及出水口，消毒过滤间设鼓风机仓、消毒池及过滤间，消毒池设导流装置，水流通道设水泵，水泵出水口连接至过滤器，过滤器出口连接至清水出口。本实用新型设计合理，工艺先进，脱氮除磷效果好，污水经处理质量高，使用寿命长，设备可灵活组合。特别适用于城镇污水、小区污水与农村面源水污染中的点源式污染治理。

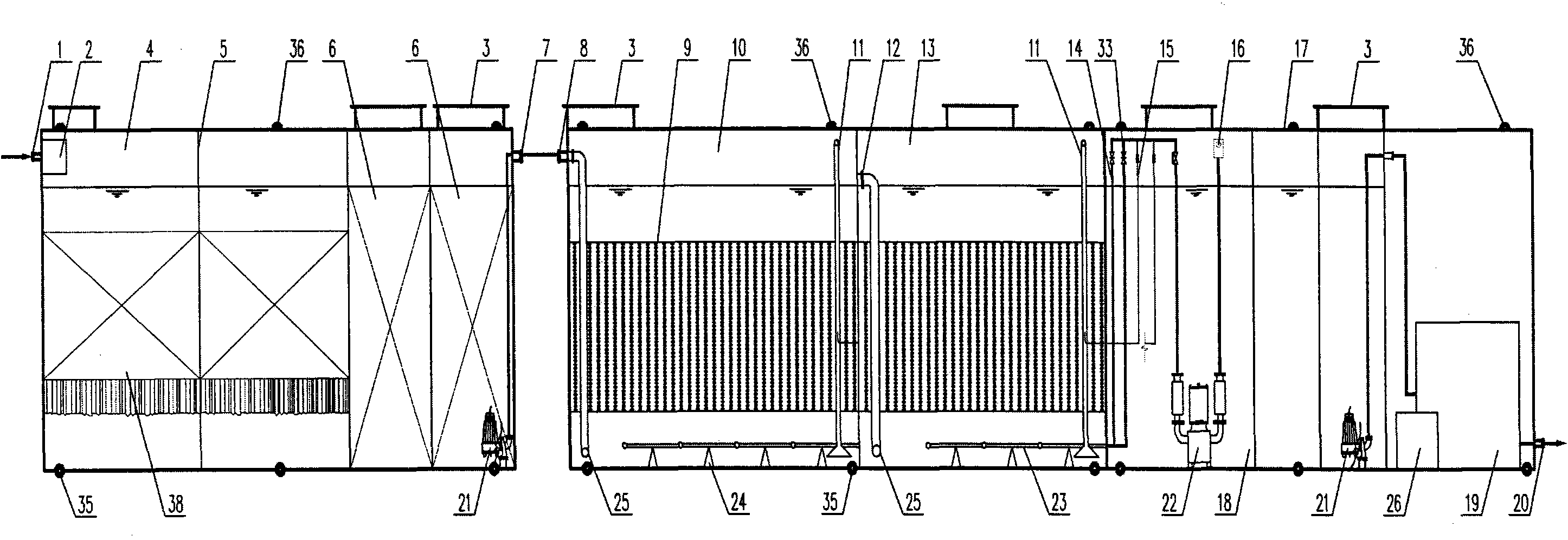

摘要附图
权利要求书
1.序批式泥膜共生一体化水处理设备，包括厌氧调节池(4)和好氧处理池(10)，其特征在于，厌氧调节池(4)通过管道与好氧处理池(10)连接，好氧处理池通过管道与消毒过滤间(17)连接，其中，厌氧调节池上端设有污水入口(1)，厌氧调节池(4)内设有导流装置(5)，厌氧调节池中设有生物膜载体(38)，在水流通道(31)的末端设有至少一个填料仓(6)，填料仓后的水池底部设有水泵(21)，水泵的出水口由管道连接至位于厌氧调节池上方的出水口(7)，厌氧调节池出水口由管道连接至好氧处理池进水口(8)，好氧处理池进水口由管道连接至多功能布水器(25)，好氧处理池内设有曝气装置(23)和气提排泥装置(11)，在好氧处理池内设有生物膜(9)，在好氧处理池上方设有出水堰(32)及消毒过滤间(17)相连的出水口(29)，消毒过滤间设有水下鼓风机仓(18)、消毒池(27)及过滤间(28)，消毒池内设有导流装置(5)，在水流通道(31)末端设有水泵(21)，水泵的出水口由管道连接至盘式过滤器(19)，盘式过滤器出口连接至清水出口(20)。
2.根据权利要求1所述的序批式泥膜共生一体化水处理设备，其特征在于，所述的厌氧调节池(4)和消毒池(27)内的导流装置为，分别与厌氧调节池及消毒池内壁固定连接有至少2块导流板(5)，各导流板的位置前后相错，形成弯曲的水流通道(31)。
3.根据权利要求1所述的序批式泥膜共生一体化水处理设备，其特征在于，所述的曝气装置(23)为，在好氧处理池下方设有置于支承(24)上的多条曝气管(23)，各曝气管均布在接近好氧处理池底部，曝气管通过送气管(14)与水下鼓风机(22)的出风口连接。
4.根据权利要求1所述的序批式泥膜共生一体化水处理设备，其特征在于，所述的气提排泥装置(11)为，在好氧处理池右端设有气提排泥管(11)，气提排泥管中部与气提空气管(15)连接，气提空气管与水下鼓风机(22)连接，排泥管下端悬空，上端的排泥口(30)通向好氧处理池外。
5.根据权利要求1所述的序批式泥膜共生一体化水处理设备，其特征在于，所述的厌氧调节池(4)前端悬挂的生物膜载体(38)为阿科蔓(Aquamats)生物膜载体，后端填料仓(6)为两个，与厌氧调节池可拆卸连接，分别装入铁和木;所述好氧处理池内设有生物膜(9)为活性污泥及生物膜。
6.根据权利要求1所述的序批式泥膜共生一体化水处理设备，其特征在于，所述的多功能布水器(25)水平设置，多功能布水器上均布有出水孔。
7.根据权利要求1所述的序批式泥膜共生一体化水处理设备，其特征在于，所述的厌氧调节池(4)、好氧处理池(4)及消毒过滤间(17)在底部设有滚动轮(35)，顶部两侧设有吊环(36);在厌氧调节池(4)、好氧处理池及消毒过滤间(17)上设有检查孔(3)和放空阀(37)，水下鼓风机仓(18)设在消毒过滤间(17)内。
说明书
序批式泥膜共生一体化水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体的是序批式泥膜共生一体化水处理设备。
背景技术
水是人们赖以生存的宝贵资源，人们常用水去除生活和生产中产生的废物，使洁净的水因混入废物而成为污水。随着人口的增加、土地资源的减少及社会经济的发展，水资源短缺及土地资源紧张问题日益突出。发展污水处理回用，以实现水资源的可持续利用已被明确写入国家“国民经济和社会发展第十个五年计划纲要”中。目前一体化的水处理设备多种多样，处理效果也越来越好，经过考察研究，目前市场上的一体化污水处理设备大体存在以下几方面的情况：(一)采用MBR膜反应器的一体化设备是目前市场上运用最为广泛的成套设备，由于存在MBR膜的成本、寿命、膜污染、膜更换等问题，至今难以改进推广。(二)采用传统生物膜的一体化设备，其中有，传统生物接触氧化的一体化设备和传统曝气生物滤池的一体化设备，该类型设备是经典生物膜工艺的一体化设备，其中缺乏活性污泥法的元素，脱氮除磷效果并不理想，很多出水水质并没有真正达到GB18918-2002一级A。(三)采用活性污泥法(AO)的一体化设备，该类型设备为经典活性污泥法的一体化设备，其中又缺乏了生物膜法的元素，在设备使用初期，污泥的接种、培养和驯化过程十分繁琐，而且在设备使用期间，对所处理的水质稳定性要求较高，若发生波动，污泥极易发生中毒死亡。成本投资过高、设备复杂、吨水处理占地过多等问题严重制约着该类型设备的销量。
发明内容：
本实用新型的目的在于提出一种小型化序批式泥膜共生一体化水处理设备的技术方案，按该技术方案实施的设备具有运行成本低、使用年限长、工艺技术先进、操作简单、同时脱氮除磷效果好的特点。
本实用新型的技术方案为：序批式泥膜共生一体化水处理设备，包括厌氧调节池和好氧处理池，其特征在于，厌氧调节池通过管道与好氧处理池连接，好氧处理池通过管道与消毒过滤间连接，其中，厌氧调节池上端设有污水入口，厌氧调节池内设有导流装置，厌氧调节池中设有生物膜载体，在水流通道的末端设有至少一个填料仓，填料仓后的水池底部设有水泵，水泵的出水口由管道连接至位于厌氧调节池上方的出水口，厌氧调节池出水口由管道连接至好氧处理池进水口，好氧处理池进水口由管道连接至多功能布水器，好氧处理池内设有曝气装置和气提排泥装置，在好氧处理池内设有生物膜，在好氧处理池上方设有出水堰及消毒过滤间相连的出水口，消毒过滤间设有水下鼓风机仓、消毒池及过滤间，消毒池内设有导流装置，在水流通道末端设有水泵，水泵的出水口由管道连接至盘式过滤器，盘式过滤器出口连接至清水出口。
所述的厌氧调节池和消毒池内的导流装置为，分别与厌氧调节池及消毒池内壁固定连接有至少2块导流板，各导流板的位置前后相错，形成弯曲的水流通道。
所述的曝气装置为，在好氧处理池下方设有置于支承上的多条曝气管，各曝气管均布在接近好氧处理池底部，曝气管通过送气管与水下鼓风机的出风口连接。
所述的气提排泥装置为，在好氧处理池右端设有气提排泥管，气提排泥管中部与气提空气管连接，气提空气管与水下鼓风机连接，排泥管下端悬空，上端的排泥口通向好氧处理池外。
所述的厌氧调节池前端悬挂的生物膜载体为阿科蔓(Aquamats)生物膜载体，后端填料仓为两个，与厌氧调节池可拆卸连接，分别装入铁和木;所述好氧处理池内设有生物膜为活性污泥及生物膜。
所述的多功能布水器水平设置，多功能布水器上均布有出水孔。
所述的厌氧调节池、好氧处理池及消毒过滤间在底部设有滚动轮，顶部两侧设有吊环;在厌氧调节池、好氧处理池及消毒过滤间上设有检查孔和放空阀，水下鼓风机仓设在消毒过滤间内。
所述的水下鼓风机、水泵、电磁阀等设备与PLC自动控制装置连接。
消毒药桶由消毒药剂管道连接至消毒池。
本实用新型是采用成熟的A2/O处理机理+两级生物接触氧化法结构形式+SBR工艺的控制方式，将生物膜法与活性污泥法结合，集三类工艺的优点，弥补各自工艺的不足，以求达到处理出水水质好的效果。本实用新型在厌氧调节池中装填厌氧阿科蔓(Aquamats)生物膜载体、铁屑及木屑，其作用为，强化一级处理，有机物水解，前置化学除磷，自动补充碳源，调节水质水量。本实用新型的曝气系统为低噪音曝气系统，主要是将风机浸没于水中，大部分噪音被水阻隔，降低了噪音控制成本。本实用新型采用的泥膜共生系统，污泥浓度平均高达8gMLSS/L左右，出水水质好，水量、水质的耐冲击负荷达1.5倍时，系统生化部分仍能正常的运转。本实用新型设备所产生的剩余污泥量少，只有传统工艺的三分之二左右。采用气提排泥装置，能耗低、结构简单，既避免了传统工艺排泥泵能耗的浪费，又保证了排泥需求或回流污泥的浓度，而且降低了吨水处理费用及运行成本，气体风源来自水下鼓风机仓的曝气设备，该设备浸没于水中，低回转数，低噪音，降低了噪音控制成本。
本实用新型设计合理，结构紧凑，占地面积小，运行成本低、使用寿命长、工艺先进、操作简单、脱氮除磷效果好，污水经处理后可优于GB18918-2002一级A城镇污水处理厂污染物排放标准，可实现中水回用，设备可灵活组合。特别适用于城镇污水、小区污水与农村面源水污染中的点源式污染治理。
