申请日2013.10.18
公开(公告)日2014.04.02
IPC分类号B01D24/00; B60P3/00
摘要
本实用新型公开了一种在线运行管道水处理车载装置，在现有技术中，被清洗的管道都要停止生产，才会进行清洗施工，清洗时管道中所排出的污水都由罐车拉走，这样容易让污水污染环境，即耗时间也耗成本。一种在线运行管道水处理车载装置，其特征是，所述在线运行管道水处理车载装置由储水罐、缓冲罐、过滤罐、水泵，通过管道连接组合而成。本实用新型的主要用途为，在清洗设备清洗管道时，本装置会同时处理清洗施工中所排出的污水进行过滤，并且过滤完后直接将处理过的水注入回管道中，保证了在清洗施工的状况下管道正常运行生产，同时将过滤与供水功能集中在汽车上，有利于整体施工，整体性强，便于移动。
权利要求书
1.一种在线运行管道水处理车载装置，其特征是，所述在线运行管道水处理车载装置由具由储水罐、缓冲罐、过滤罐、水泵，通过管道连接组合而成。
2.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述储水罐至少有一个且至少带一个底排污口。
3.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述储水罐至少有一个进水口和至少有一个出水口。
4.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述缓冲罐至少有一个且至少带一个底排污阀。
5.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述缓冲罐至少有一个进水口和至少有一个出水口。
6.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述过滤罐至少有一个且至少带一个底排污阀。
7.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述过滤罐至少有一个进水口和至少有一个出水口。
8.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述水泵至少有一个。
9.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述装置可装载在汽车上，与车成为一体。
10.根据权利要求1所述的在线运行管道水处理车载装置，其特征是，所述装置包括有电路控制器。
说明书
在线运行管道水处理车载装置
技术领域
本实用新型涉及一种水处理装置，特别涉及一种在线运行管道水处理车载装置。
背景技术
目前，油田用水主要为原油脱水后的水，再用于油田作业，固此，水质含各种机械杂质、浮油、油泥、泥沙、悬浮物等物质较多，因此会对管道、供水设备、储水设备及注水井地层造成很大的污染，减少了设备的使用寿命、造成管道内部结垢严重，使得输送能力下降，也会造成地层缝隙的堵塞渗透率降低，使得原油产量下降，等一系列不良影响。清洗管道前，被清洗的管道都要停止工作再进行清洗施工，当清洗开始时，管道中所排出的污水都由罐车拉走，这样也容易让污水污染环境，施工时即耗时间也耗成本。
实用新型内容
本实用新型克服了现有技术中的缺点，提供了一种在线运行管道水处理车载装置。

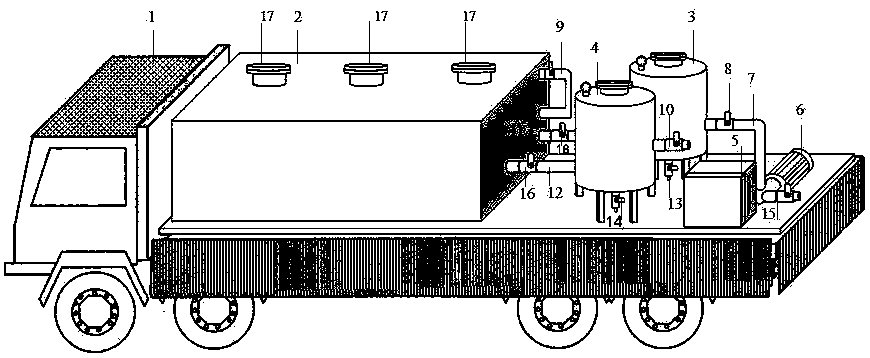

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种在线运行管道水处理车载装置，其特征是，所述在线运行管道水处理车载装置由储水罐、缓冲罐、过滤罐、水泵，通过管道连接组合而成。
本实用新型还可以：所述储水罐至少有一个且至少带一个底排污口;所述储水罐至少有一个进水口和至少有一个出水口;所述缓冲罐至少有一个且至少带一个底排污阀;所述缓冲罐至少有一个进水口和至少有一个出水口;所述过滤罐至少有一个且至少带一个底排污阀;所述过滤罐至少有一个进水口和至少有一个出水口;所述水泵至少有一个;所述装置可装载在汽车上，与车成为一体;所述装置包括有电路控制器。
与现有技术相比，本实用新型的有益效果是：
1. 在清洗设备清洗管道时，本装置会同时处理清洗施工中所排出的污水进行过滤，并且过滤完后直接将处理过的水注入回管道中，保证了在清洗施工的状况下生产管道正常工作。
2. 对管道进行清洗过滤时不需要将管道从地下起出，即可作业施工。
3. 将过滤与供水功能集中在汽车上，有利于整体施工，整体性强，便于移动。
4. 水泵的设置保证了管道供水压力。
5. 具有工作时间短，成本低，经济效果明显等特点。
6. 过滤罐中的过滤料可反复使用，让设备的使用更节能，对管道进行过滤不产生污水，无污染，经济环保。
