申请日2013.09.30
公开(公告)日2014.04.09
IPC分类号C02F9/14
摘要
本实用新型涉及一种硅藻精土生活污水一体化处理设备，它包括进水渠(1)、调节池(2)、缺氧池(3)、好氧池(4)、二沉池(5)、接触池(6)、提升池(7)、投料设备(8)、污泥干化间(9)、储存间(10)，进水渠(1)与调节池(2)通过阀口(12)连通，调节池(2)与缺氧池(3)通过阀门(14)连通，缺氧池(3)与好氧池(4)之间设置有回流通道(16)，好氧池(4)与二沉池(5)通过提升泵连通，二沉池(5)通过上出水口与接触池(6)连通，接触池(6)与提升池(7)连通，二沉池(5)与污泥干化间(9)连通，二沉池(5)与储存间(10)连通。本实用新型结构简单、占地小、投资成本少、运行成本低、自动化程度高、出水稳定、污泥产量低、出水水质好等优势。
权利要求书
1.一种硅藻精土生活污水一体化处理设备，它包括进水渠(1)、调节池(2)、缺氧池(3)、好氧池(4)、二沉池(5)、接触池(6)、提升池(7)、投料设备(8)、污泥干化间(9)、储存间(10)，其特征是所述的进水渠(1)内设置有细格栅(11)，进水渠(1)与调节池(2)通过阀口(12)连通，调节池(2)内设置有搅拌机(13)，调节池(2)与缺氧池(3)通过阀门(14)连通，缺氧池(3)内设置有潜水推进器(15)，缺氧池(3)通过潜水推进器(15)使污水进入好氧池(4)，缺氧池(3)与好氧池(4)之间设置有回流通道(16)，好氧池(4)内设置有去除有机物的物理生化反应器(17)，好氧池(4)末端设置有投料设备(8)，好氧池(4)一侧设置有鼓风机，好氧池(4)与二沉池(5)通过提升泵连通，二沉池(5)通过上出水口与接触池(6)连通，接触池(6)与提升池(7)连通，二沉池(5)与污泥干化间(9)连通，二沉池(5)与储存间(10)连通。
2.根据权利要求1所述的一种硅藻精土生活污水一体化处理设备，其特征是所述的好氧池(4)由结构相同的第一好氧室和第二好氧室组成，且第一好氧室与第二好氧室一侧连通。
说明书
硅藻精土生活污水一体化处理设备
技术领域
本实用新型属于污水处理设备领域，具体涉及一种硅藻精土生活污水一体化处理设备。
背景技术
生活污水处理设备用于处理一般的生活污水，根据出水要求不同，处理达到不同的效果，目前污水处理设备较多，使用工艺多样，但普遍存在工艺复杂、设备费用高、处理成本高、出水效果不稳定、处理量小等缺点。
发明内容
本实用新型所要解决的技术问题是提供一种硅藻精土生活污水一体化处理设备，该设备使得污水处理设备简化，降低成本，节约运营费用，且出水稳定，处理量增大。

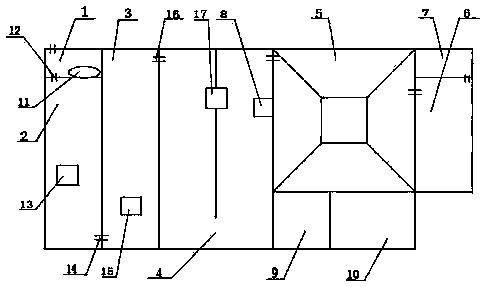

本实用新型的技术方案：一种硅藻精土生活污水一体化处理设备，它包括进水渠1、调节池2、缺氧池3、好氧池4、二沉池5、接触池6、提升池7、投料设备8、污泥干化间9、储存间10，所述的进水渠1内设置有细格栅11，进水渠1与调节池2通过阀口12连通，调节池2内设置有搅拌机13，调节池2与缺氧池3通过阀门14连通，缺氧池3内设置有潜水推进器15，缺氧池3通过潜水推进器15使污水进入好氧池4，缺氧池3与好氧池4之间设置有回流通道16，好氧池4内设置有去除有机物的物理生化反应器17，好氧池4末端设置有投料设备8，好氧池4一侧设置有鼓风机，好氧池4与二沉池5通过提升泵连通，二沉池5通过上出水口与接触池6连通，接触池6与提升池7连通，二沉池5与污泥干化间9连通，二沉池5与储存间10连通。
所述的好氧池4由结构相同的第一好氧室和第二好氧室组成，且第一好氧室与第二好氧室一侧连通。
本实用新型与现有技术相比其有益效果是：本实用新型结构简单、占地小、投资成本少、运行成本低、自动化程度高、出水稳定、污泥产量低、出水水质好等优势，出水稳定达到GB18918-2002一级A标准，日处理能力大。
