申请日2013.09.30
公开(公告)日2014.04.09
IPC分类号C02F11/12; C02F9/14
摘要
本实用新型涉及一种集中型硅藻精土生活污水处理设备，它包括生化反应器、硅藻精土反应器、污泥处理装置、提升泵(8)、叠水台景观和接触消毒装置(9)，硅藻精土反应器由两个结构对称的深度处理池(5)组成，硅藻精土反应器两侧设置有污泥处理装置，好氧池(3)与深度处理池(5)连通，提升泵(8)与两个深度处理池(5)连通，接触消毒装置(9)与两个深度处理池(5)连通。本实用新型建设费用低，节约了电能、人工费、药剂费等使得运营成本低。
权利要求书
1.一种集中型硅藻精土生活污水处理设备，它包括生化反应器、硅藻精土反应器、污泥处理装置、提升泵(8)、叠水台景观和接触消毒装置(9)，其特征是所述生化反应器由两个结构相同的第一生化池(1)和第二生化池(2)组成，其中第一生化池(1)与第二生化池(2)内设置有结构对称的好氧池(3)和缺氧池(4)，好氧池(3)与缺氧池(4)连通，硅藻精土反应器由两个结构对称的深度处理池(5)组成，硅藻精土反应器两侧设置有污泥处理装置，所述的污泥处理装置由污泥浓缩池(6)、脱水机室(7)、沉砂池(10)、鼓风机室(11)和调节池(12)组成，污泥浓缩池(6)、脱水机室(7)、沉砂池(10)、鼓风机室(11)和调节池(12)分别与深度处理池(5)连通，好氧池(3)与深度处理池(5)连通，提升泵(8)与两个深度处理池(5)连通，接触消毒装置(9)与两个深度处理池(5)连通。
2.根据权利要求1所述的一种集中型硅藻精土生活污水处理设备，其特征是所述的硅藻精土反应器的深度处理池(5)前设置有叠水景观池(13)，从深度处理池(5)处理完流出的清水可流入叠水景观池(13)中。
3.根据权利要求1所述的一种集中型硅藻精土生活污水处理设备，其特征是所述的好氧池(3)由至少三层处理层并列连通。
说明书
一种集中型硅藻精土生活污水处理设备
技术领域
本发有属于生活污水处理设备领域，具体涉及一种集中型硅藻精土生活污水处理设备。
背景技术
目前，中型生活污水处理厂一般采用活性污泥法、接触氧化法等技术，采用的工艺有A2/O法、A/O法、氧化沟法、MBR法等结合深度处理的方法，这些工艺建设的污水处理厂普遍存在结构不紧凑，工艺链长、占地面积大，建设费用高、运营成本高、管理复杂等缺点。此前，受技术的限制，并没有解决该缺点，一直是在浪费大量资源的基础上进行生活污水处理。
发明内容
本实用新型所要解决的技术问题是提供一种集中型硅藻精土生活污水处理设备，该设备整体占地面积小，工艺链短，管网、电气等进行了简化，建设费用低。

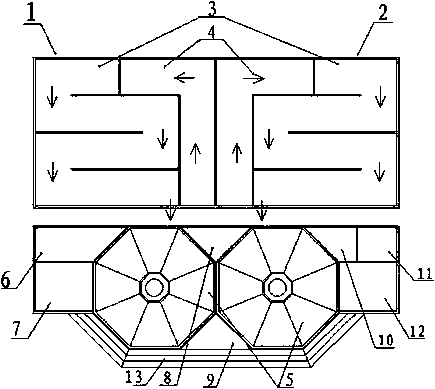

本实用新型采用的技术方案：一种集中型硅藻精土生活污水处理设备，它包括生化反应器、硅藻精土反应器、污泥处理装置、提升泵8、叠水台景观和接触消毒装置9，所述生化反应器由两个结构相同的第一生化池1和第二生化池2组成，其中第一生化池1与第二生化池2内设置有结构对称的好氧池3和缺氧池4，好氧池3与缺氧池4连通，硅藻精土反应器由两个结构对称的深度处理池5组成，硅藻精土反应器两侧设置有污泥处理装置，所述的污泥处理装置由污泥浓缩池6、脱水机室7、沉砂池10、鼓风机室11和调节池12组成，污泥浓缩池6、脱水机室7、沉砂池10、鼓风机室11和调节池12分别与深度处理池5连通，好氧池3与深度处理池5连通，提升泵8与两个深度处理池5连通，接触消毒装置9与两个深度处理池5连通。
所述的硅藻精土反应器的深度处理池5前设置有叠水景观池13，从深度处理池5处理完流出的清水可流入叠水景观池13中。
所述的好氧池3由至少三层处理层并列连通。
