申请日2013.09.30
公开(公告)日2014.04.09
IPC分类号C02F11/12; F28F3/08
摘要
本实用新型公开了一种污泥干燥机传热板，包括叠合热熔焊接的两个凹凸板片，板片间具有介质流通的空间，所述热熔点形成于两个所述凹凸板片的相对突出的板面，且焊接有与所述空间连通的进口管和出口管。本实用新型，可根据实际生产需求，设计传热板组，调整尺寸和增减传热板数量。热源流体从中空的换热板内部通过，污泥颗粒依靠自身重力自上而下通过所述污泥干燥机传热板组，板片的凹凸结构能让污泥颗粒在板组内形成湍流，保证高的换热效率，并能有效防止结垢。
权利要求书
1.污泥干燥机传热板，其特征在于，包括叠合热熔焊接的两个凹凸板 片，板片间具有介质流通的空间，所述热熔点形成于两个所述凹凸板片的 相对突出的板面，且焊接有与所述空间连通的进口管和出口管。
2.根据权利要求1所述的污泥干燥机传热板，其特征在于，所述凹凸 板片的板面呈波纹状或者酒窝状。
3.根据权利要求2所述的污泥干燥机传热板，其特征在于，所述凹凸 板片一次冲压成型。
4.根据权利要求1所述的污泥干燥机传热板，其特征在于，所述凹凸 板片由耐腐蚀材料制成。
5.根据权利要求4所述的污泥干燥机传热板，其特征在于，所述耐腐 蚀材料具体为不锈钢。
说明书
污泥干燥机传热板
技术领域
本实用新型涉及污泥干燥机，具体涉及污泥干燥机传热板。
背景技术
传统污泥热干化大多使用桨叶干燥机、滚筒干燥机或者圆盘干燥机。 其中，滚筒干燥机的强扰动和机械作用需要动力来源，且后续冷凝洗涤废 水量大，热损失现象严重，导致系统的额外能耗增加;转盘干燥机和桨叶 干燥机运动部件太多，维修费用较高，且电能消耗大。
相比较而言，污泥板式干燥机换热效率高，结构简单，且无需额外的 动力装置，大大减小能耗。污泥板式干燥机的核心部件是传热板组，如何 在满足高换热效率的基础上，有效防止污泥结垢，便于清洗是本领域技术 人员需要解决的问题。
实用新型内容
本实用新型所要解决的技术问题是现有传热板组所存在的换热效率 低、不易于清洗结垢的问题。

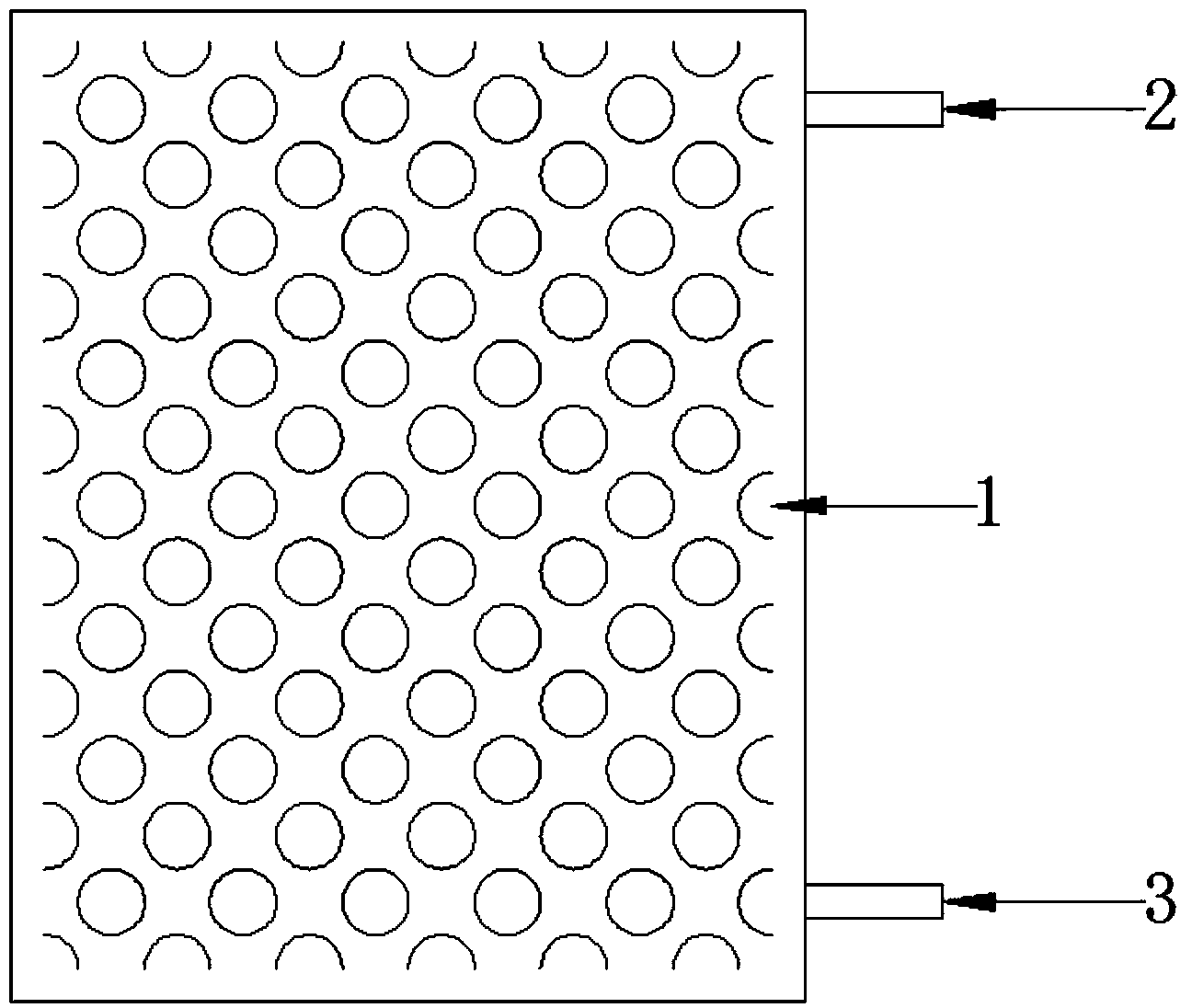

为了解决上述技术问题，本实用新型所采用的技术方案是提供一种污 泥干燥机传热板，包括叠合热熔焊接的两个凹凸板片，板片间具有介质流 通的空间，所述热熔点形成于两个所述凹凸板片的相对突出的板面，且焊 接有与所述空间连通的进口管和出口管。
在上述方案中，所述凹凸板片的板面呈波纹状或者酒窝状。
在上述方案中，所述凹凸板片一次冲压成型。
在上述方案中，所述凹凸板片由耐腐蚀材料制成。
在上述方案中，所述耐腐蚀材料具体为不锈钢。
本实用新型，可根据实际生产需求，设计传热板组，调整尺寸和增减 传热板数量。热源流体从中空的换热板内部通过，污泥颗粒依靠自身重力 自上而下通过所述污泥干燥机传热板组，板片的凹凸结构能让污泥颗粒在 板组内形成湍流，保证高的换热效率，并能有效防止结垢。
