申请日2013.08.16
公开(公告)日2014.03.05
IPC分类号C02F103/10; C02F9/12
摘要
本实用新型涉及石油污水处理机械领域，尤其涉及撬装式一体化含油污水处理装置。包含除油器，其内装有亲油疏水材质，所述除油器连接着多介质过滤器，所述多介质过滤器内部从上往下分别有无烟煤过滤层、磁铁矿过滤层和石英砂过滤层;所述多介质过滤器还连接着钛金属微孔膜过滤器。相对于现有技术有如下有益效果：充分考虑了二次污染的防治，设备要求噪声低，处理站附近区域无明显异味，处理设施要有密封措施，尽量减少对周围环境的影响;系统操作简单，维护管理方便;智能化程度高，自动检测压力，能够实现自动清洗;自动化程度高，还可以实现温控，因为解吸需要高温，吸收需要低温，因此还可以根据具体的工艺过程选择温度。
权利要求书

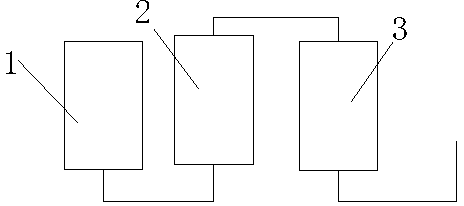

1.撬装式一体化含油污水处理装置,其特征在于，包含除油器，其内装有亲油疏水材质，所述除油器连接着多介质过滤器，所述多介质过滤器内部从上往下分别有无烟煤过滤层、磁铁矿过滤层和石英砂过滤层;所述多介质过滤器还连接着钛金属微孔膜过滤器。
2.如权利要求1所述的撬装式一体化含油污水处理装置,其特征在于，所述除油器为BU除油器，其内部有防腐层，所述防腐层为有机硅环氧树脂。
3.如权利要求2所述的撬装式一体化含油污水处理装置,其特征在于，所述亲油疏水材质为PP改性材料。
4.如权利要求1所述的撬装式一体化含油污水处理装置,其特征在于，所述钛金属微孔膜过滤器中包含过滤膜，所述过滤膜材质为钛，所述过滤膜分为粗孔层和细孔层，所述粗孔层和细孔层为一体结构，粗孔层作为骨架，细孔层作为过滤部分。
5.如权利要求1所述的撬装式一体化含油污水处理装置,其特征在于，所述多介质过滤器内部还包含酸洗金刚砂层。
6.如权利要求1所述的撬装式一体化含油污水处理装置,其特征在于，所述钛金属微孔膜过滤器为PU钛金属微孔膜过滤器。
7.如权利要求1所述的撬装式一体化含油污水处理装置,其特征在于，所述除油器、多介质过滤器和钛金属微孔膜过滤器均安装于滤筒内。
8.如权利要求7所述的撬装式一体化含油污水处理装置,其特征在于，还包含压力监测装置，其位于滤筒内，所述压力监测装置还连接着反洗装置，所述反洗装置为连接着自动供水阀门。
9.如权利要求7所述的撬装式一体化含油污水处理装置,其特征在于，还包含温度调控装置，其安装于滤筒内，还包含温度检测装置。
说明书
撬装式一体化含油污水处理装置
技术领域
本实用新型涉及石油污水处理机械领域，尤其涉及撬装式一体化含油污水处理装置。
背景技术
传统的污水处理尤其是石油污水处理过程中，存在着设备使用寿命短，净化效果有限，难以高效处理的问题，一旦更换则需要大量时间和物力，还严重影响正常的工作，并且传统的工作过程存在智能化程度低，自动化不足的问题。
发明内容
实用新型内容
实用新型的目的：为了提供智能化程度高、自动化程度高的撬装式一体化含油污水处理装置。
为了达到如上目的，本实用新型采取如下技术方案：
撬装式一体化含油污水处理装置,其特征在于，包含除油器，其内装有亲油疏水材质，所述除油器连接着多介质过滤器，所述多介质过滤器内部从上往下分别有无烟煤过滤层、磁铁矿过滤层和石英砂过滤层;所述多介质过滤器还连接着钛金属微孔膜过滤器。
本实用新型进一步技术方案在于，所述除油器为BU除油器，其内部有防腐层，所述防腐层为有机硅环氧树脂。
本实用新型进一步技术方案在于，所述亲油疏水材质为PP改性材料。
本实用新型进一步技术方案在于，所述钛金属微孔膜过滤器中包含过滤膜，所述过滤膜材质为钛，所述过滤膜分为粗孔层和细孔层，所述粗孔层和细孔层为一体结构，粗孔层作为骨架，细孔层作为过滤部分。
本实用新型进一步技术方案在于，所述多介质过滤器内部还包含酸洗金刚砂层。
本实用新型进一步技术方案在于，所述钛金属微孔膜过滤器为PU钛金属微孔膜过滤器。
本实用新型进一步技术方案在于，所述除油器、多介质过滤器和钛金属微孔膜过滤器均安装于滤筒内。
本实用新型进一步技术方案在于，还包含压力监测装置，其位于滤筒内，所述压力监测装置还连接着反洗装置，所述反洗装置为连接着自动供水阀门。
本实用新型进一步技术方案在于，还包含温度调控装置，其安装于滤筒内，还包含温度检测装置。
采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：
1、充分考虑了二次污染的防治，设备要求噪声低，处理站附近区域无明显异味，处理设施要有密封措施，尽量减少对周围环境的影响;
2、系统操作简单，维护管理方便;
3、处理系统手动运行，经常性运行费用低，投资省;
4、污泥产生量少，并能保证污泥有可靠的出路;
5、处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，并考虑突发事故状态的各种应急措施;
6、设备电器设施按防爆考虑，防爆等级dIIBT4;
7、智能化程度高，自动检测压力，能够实现自动清洗;
8、自动化程度高，还可以实现温控，因为解吸需要高温，吸收需要低温，因此还可以根据具体的工艺过程选择温度。
