申请日2013.07.05
公开(公告)日2014.01.29
IPC分类号B01D53/18; B01D47/06
摘要
本实用新型涉及一种尾气淋洗系统中酸性废水的输送装置，它包括：洗涤塔、洗涤塔淋洗液进口、洗涤塔进口、泵出口、泵进口、泵体、水池、固定钢板、轴、电机，在洗涤塔上分别设置有两个洗涤塔淋洗液进口和洗涤塔进口，泵体通过固定钢板固定安装在水池上，泵体的泵出口连接于洗涤塔淋洗液进口，泵体为液下泵，本实用新型具有以下优点：1、优异的耐磨性、耐冲击性和耐腐蚀性;2、泵体浸没在液面下，输送高浓度和带颗粒性液体的能力较强;3、液下泵安装在酸水池正上方，避免跑冒滴漏引起的环境卫生问题;4、无额外占地面积，从而降低了基建投入。
权利要求书
1.一种尾气淋洗系统中酸性废水的输送装置，它包括：洗涤塔(1)、洗 涤塔淋洗液进口(2)、洗涤塔进口(3)、泵出口(4)、泵进口(5)、泵体(6)、 水池(7)、固定钢板(8)、轴(9)、电机(10)，其特征在于：在洗涤塔(1) 上分别设置有两个洗涤塔淋洗液进口(2)和洗涤塔进口(3)，泵体(6)通过 固定钢板(8)固定安装在水池(7)上，泵体(6)的泵出口(4)连接于洗涤 塔淋洗液进口(2)，泵体(6)通过轴(9)连接于电机(10)，泵体(6)为液 下泵。
说明书
尾气淋洗系统中酸性废水的输送装置
一、技术领域
本实用新型涉及一种尾气淋洗系统中酸性废水的输送装置，保证了系统 的稳定运行，它属于多晶硅领域。
二、背景技术
目前，在多晶硅生产领域中，大部分TCS合成工艺都采用热氢化技术， 它在生产过程中会产生带有硅粉和氯硅烷化合物的废气。而这些废气一般都采 用湿法进行处理，即用洗涤塔将废气进行淋洗，已达到清洁环保的要求。而淋 洗液体的输送泵一般都采用磁力泵或自吸泵等。但在本工艺的实际使用过程 中，随着淋洗过程的进行，淋洗液的浓度会逐渐增大，并带有二氧化硅等固体 颗粒，这样就会降低磁力泵和自吸泵等液上泵的性能，从而影响到整个TCS合 成工艺。
三、实用新型内容
本实用新型的目的是提供一种尾气淋洗系统中酸性废水的输送装置，降低 了淋洗液浓度增大对泵输送效率的影响。

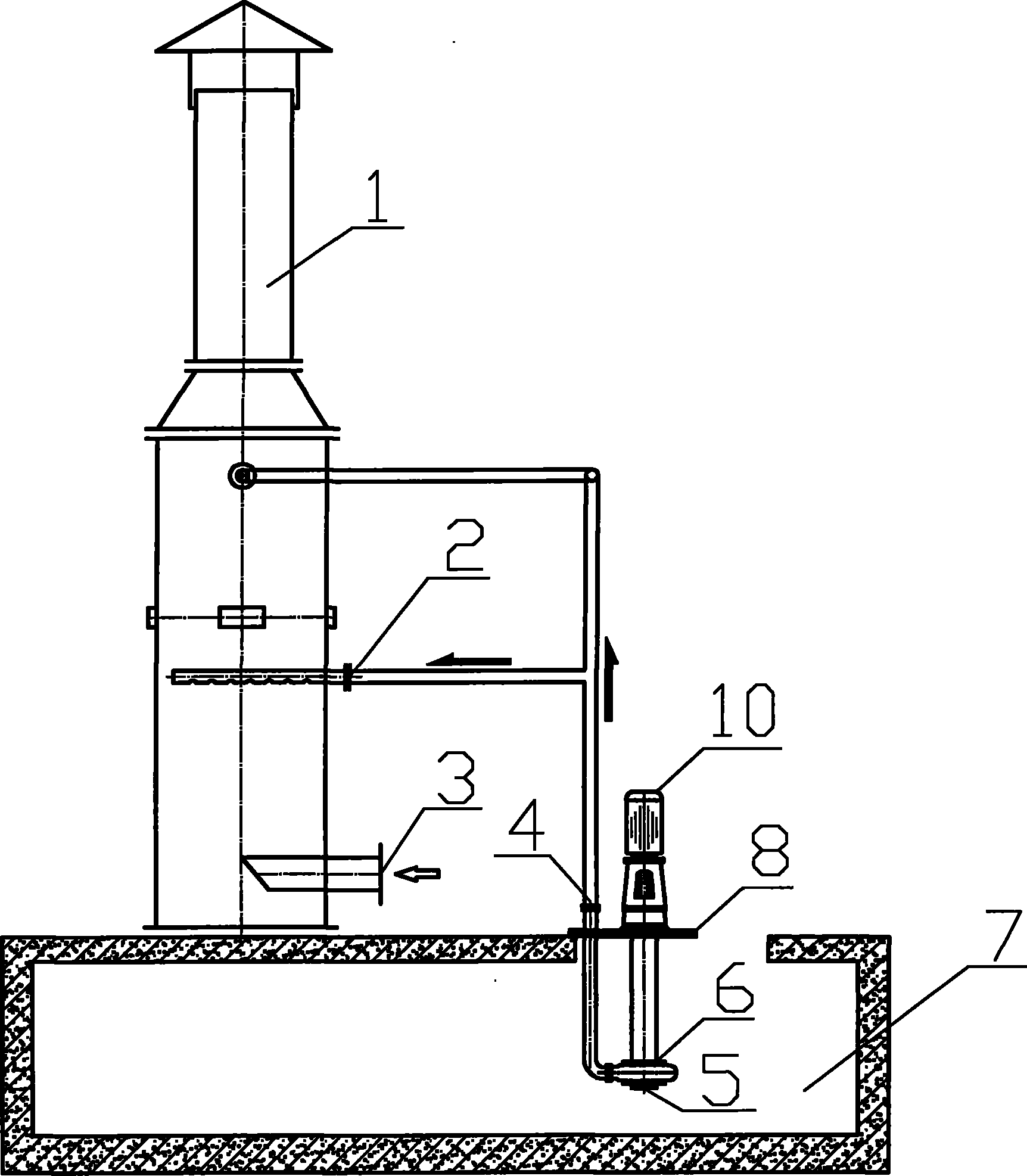

本实用新型的目的是这样来实现的：尾气淋洗系统中酸性废水的输送装 置，它包括：洗涤塔、洗涤塔淋洗液进口、洗涤塔进口、泵出口、泵进口、泵 体、水池、固定钢板、轴、电机，在洗涤塔上分别设置有两个洗涤塔淋洗液进 口和洗涤塔进口，泵体通过固定钢板固定安装在水池上，泵体的泵出口连接于 洗涤塔淋洗液进口，泵体通过轴连接于电机，泵体为液下泵。
本实用新型尾气淋洗系统中酸性废水的输送装置，具有以下优点：
1、优异的耐磨性、耐冲击性和耐腐蚀性;
2、泵体浸没在液面下，输送高浓度和带颗粒性液体的能力较强;
3、液下泵安装在酸水池正上方，避免跑冒滴漏引起的环境卫生问题;
4、无额外占地面积，从而降低了基建投入。
