申请日2013.07.05
公开(公告)日2014.01.08
IPC分类号C02F9/04; C01G49/08; C02F11/12
摘要
本实用新型公开了一种酸性含铁废水资源化回收处理系统，它包括酸洗废水储池，所述的酸洗废水储池通过原水耐酸泵与中和氧化反应池连接，中和氧化反应池内固定有搅拌机、一号在线PH计和一号在线ORP计;碱液储罐通过一号计量泵与中和氧化反应池连接;絮凝剂储罐通过二号计量泵与中和氧化反应池连接;中和氧化反应池通过泥浆泵与沉淀池相连，沉淀池与污泥浓缩池相连，沉淀池上还连接有上清液排水管;污泥浓缩池通过高压泥浆泵与高压板框压滤机相连;中和氧化反应池还连接有风机。本实用新型可以在常温常压条件下，在酸性废水中和池原位反应稳定制得并回收50%含量以上的Fe3O4。
权利要求书
1.一种酸性含铁废水资源化回收处理系统，其特征是：它包括酸洗废水储池(1)， 所述的酸洗废水储池(1)通过原水耐酸泵(2)与中和氧化反应池(3)连接，中和氧 化反应池(3)内固定有搅拌机(4)、一号在线PH计(5)和一号在线ORP计(6);碱 液储罐(7)通过一号计量泵(8)与中和氧化反应池(3)连接;高分子絮凝剂储罐(9) 通过二号计量泵(10)与中和氧化反应池(3)连接;中和氧化反应池(3)通过泥浆泵 (11)与沉淀池(12)相连，沉淀池(12)的污泥出口与污泥浓缩池(13)相连，沉淀 池(12上还连接有用于排出清水的上清液排水管;污泥浓缩池(13)通过高压泥浆泵(14) 与高压板框压滤机(15)相连;中和氧化反应池(3)还连接有风机(18);原水耐酸泵 (2)、一号计量泵(8)、一号在线PH计(5)、一号在线ORP计(6)、搅拌机(4)和风 机(18)均与PLC自控系统连接。
2.根据权利要求1所述的一种酸性含铁废水资源化回收处理系统，其特征是：它还 包括液位计(21)，所述的液位计(21)设置在中和氧化反应池(3)中，且液位计(21) 与PLC自控系统连接。
3.根据权利要求1所述的一种酸性含铁废水资源化回收处理系统，其特征是：在 所述的中和氧化反应池(3)内间隔设置两道隔板，左侧隔板的下方与中和氧化反应池 (3)的底部之间留有间距，右侧隔板的上方与中和氧化反应池(3)的上部之间留有间 距，通过两道隔板将中和氧化反应池(3)分成两个相互连通的前反应池、后反应池; 一号在线PH计(5)、一号在线ORP计(6)和搅拌机(4)设置在后反应池内，在前反 应池内设置有二号在线PH计(16)、二号在线ORP计(17);一号在线PH计(5)、一 号在线ORP计(6)和搅拌机(4)、二号在线PH计(16)、二号在线ORP计(17)分别 与PLC自控系统连接。
4.根据权利要求3所述的一种酸性含铁废水资源化回收处理系统，其特征是：它还 包括液位计(21)，所述的液位计(21)设置在中和氧化反应池(3)的后反应池中，且 液位计(21)与PLC自控系统连接。
5.根据权利要求1或4所述的一种酸性含铁废水资源化回收处理系统，其特征是： 它还包括密闭型事故储备池(19)，密闭型事故储备池(19)通过耐酸泵(20)与中和 氧化反应池(3)连接;耐酸泵(20)与PLC自控系统连接。
说明书
一种酸性含铁废水资源化回收处理系统
技术领域
本实用新型涉及一种酸性含铁废水资源化回收处理系统，尤其是涉及一种回收黑色 Fe3O4污泥的处理系统。
背景技术
目前酸性含铁废水资源化回收处理系统具有工艺复杂、占地面积大、效果不稳定、 耗能高等缺陷。所以现在急需开发一种适用于不同水质及水量情况下的酸性含铁废水资 源化回收领域，最终目的能实现在常温反应条件下、快速稳定、节能自控回收黑色Fe3O4颗粒的资源化回收处理系统。
发明内容
本实用新型的目的是提供一种结构简单、安全可靠、节能高效的一种酸性含铁废 水资源化回收黑色Fe3O4的处理系统。

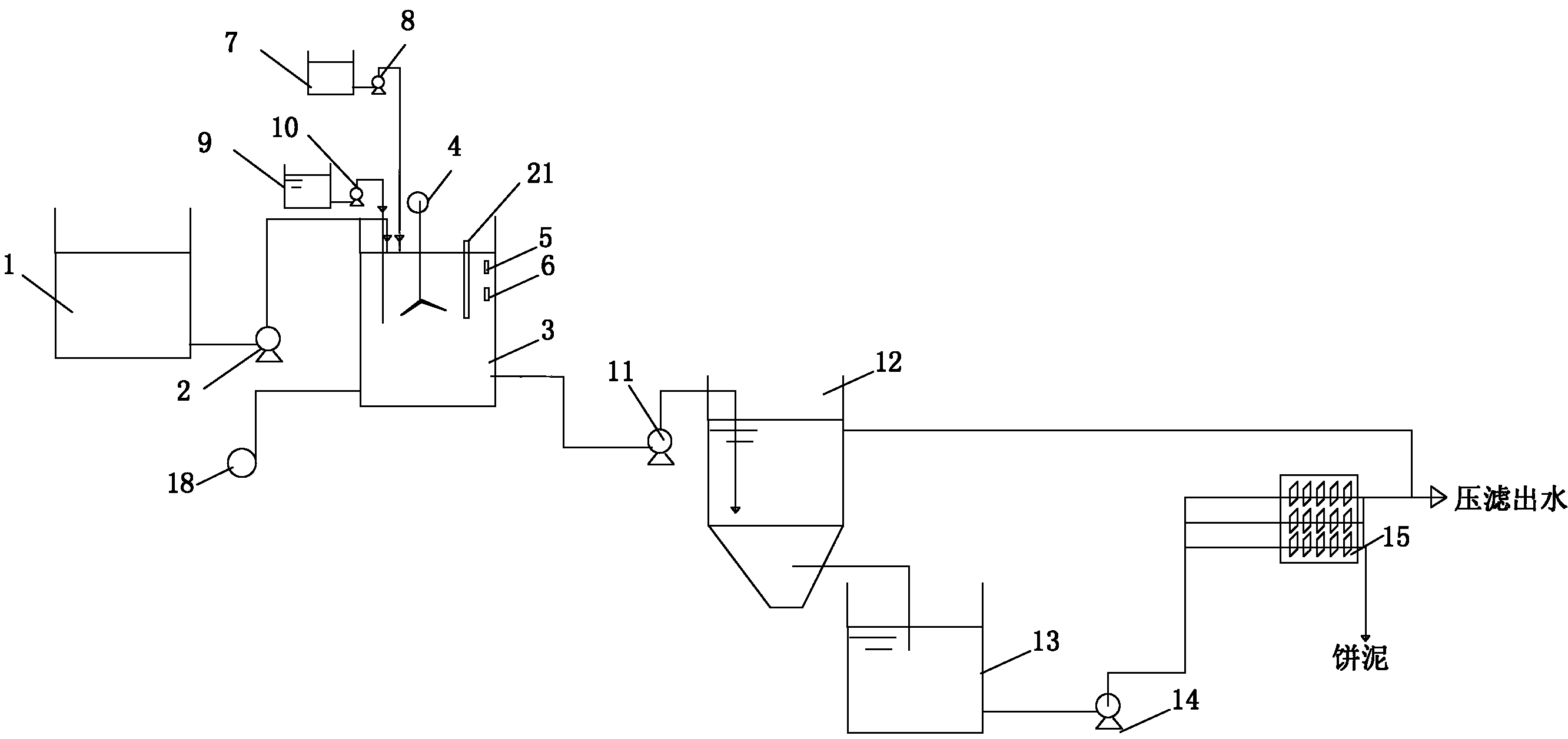

本实用新型的技术方案是：一种酸性含铁废水资源化回收处理系统，它包括酸洗废 水储池，所述的酸洗废水储池通过原水耐酸泵与中和氧化反应池连接，中和氧化反应池 内固定有搅拌机、一号在线PH计和一号在线ORP计;碱液储罐通过一号计量泵与中和 氧化反应池连接;高分子絮凝剂储罐通过二号计量泵与中和氧化反应池连接;中和氧化 反应池通过泥浆泵与沉淀池相连，沉淀池的污泥出口与污泥浓缩池相连，沉淀池上还连 接有用于排出清水的上清液排水管;污泥浓缩池通过高压泥浆泵与高压板框压滤机相 连;中和氧化反应池还连接有风机;原水耐酸泵、一号计量泵、一号在线PH计、一号 在线ORP计、搅拌机和风机均与PLC自控系统连接。
进一步的，它还包括液位计，所述的液位计设置在中和氧化反应池中，且液位计与 PLC自控系统连接。
进一步的，在所述的中和氧化反应池内间隔设置两道隔板，左侧隔板的下方与中和 氧化反应池的底部之间留有间距，右侧隔板的上方与中和氧化反应池的上部之间留有间 距，通过两道隔板将中和氧化反应池分成两个相互连通的前反应池、后反应池;一号在 线PH计、一号在线ORP计和搅拌机设置在后反应池内，在前反应池内设置有二号在线 PH计、二号在线ORP计;一号在线PH计、一号在线ORP计和搅拌机、二号在线PH计、 二号在线ORP计分别与PLC自控系统连接;它还包括液位计，所述的液位计设置在中和 氧化反应池的后反应池中，且液位计与PLC自控系统连接。
进一步的，它还包括密闭型事故储备池，密闭型事故储备池通过耐酸泵与中和氧化 反应池连接;耐酸泵与PLC自控系统连接。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，1)可以在常温常 压条件下，在酸性废水中和池原位反应稳定制得并回收50%含量以上的Fe3O4;2)可以 适用于水质变动幅度大的不同领域酸性含铁废水原位直接回收Fe3O4，工艺反应时间短、 设备占地面积小、节约能耗、工艺简单、稳定、自动化程度高;3)Fe3O4颗粒分布好、 易形成球状颗粒促进快速固液分离、纯度高;4)本发明开辟了酸性含铁废水回收有价 Fe3O4的新途径，具有较好的社会、经济和环境效益。
