申请日2013.07.05
公开(公告)日2014.01.15
IPC分类号C02F1/32
摘要
本实用新型公开了一种基于太阳能的紫外线水处理系统，依次包括澄清装置、过滤器和紫外线消毒器，其中，所述过滤器和紫外线消毒器之间的连接管道上装有阀门，用于控制流入紫外线消毒器中的水流量，紫外线消毒器出口的连接管道上安装有阀门，用于控制流出紫外线消毒器的水流量，待处理的水经澄清装置澄清后倒入过滤器，经过滤处理后进入紫外线消毒器，该紫外线消毒器对流入的水进行消毒处理后通过出口的连接管道流出。本实用新型将净水系统与太阳能电池结合，原水先经过滤芯过滤，再利用紫外灯杀菌消毒，有效地解决目前城市供水系统在灾害中因为供电网络中断而无法提供质量合格的饮用水的问题。
权利要求书

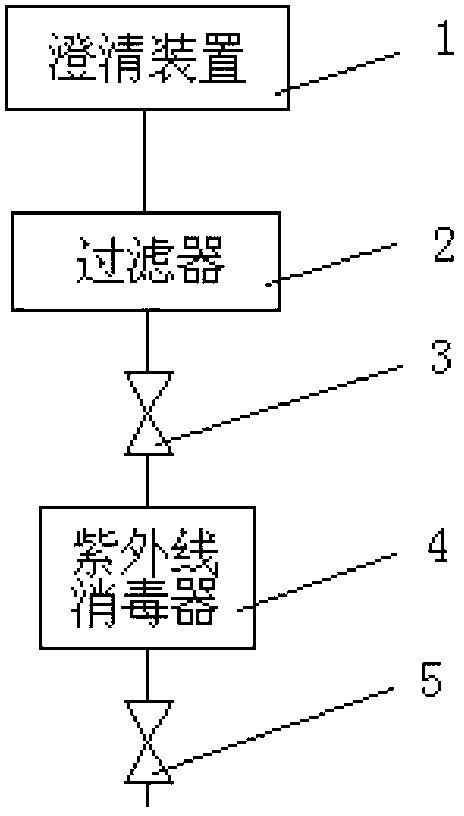

1.一种基于太阳能的紫外线水处理系统，其特征在于，包括通过管道依次 连接的澄清装置(1)、过滤器(2)和紫外线消毒器(4)，其中，所述过滤器(2) 和紫外线消毒器(4)之间的连接管道(9)上装有第一阀门(3)，用于控制流入 紫外线消毒器(4)中的水流量，该紫外线消毒器(4)出口的连接管道(14) 上安装有第二阀门(5)，用于控制流出紫外线消毒器(4)的水流量，待处理的 水经所述澄清装置(1)澄清后进入所述过滤器(2)，经过滤处理后流入所述紫 外线消毒器(4)，该紫外线消毒器(4)对流入的水进行消毒处理后经出口的第 二阀门流出。
2.根据权利要求1所述的一种基于太阳能的紫外线水处理系统，其特征在 于，所述紫外线消毒器(4)包括太阳能电池(12)、电路控制器(13)和紫外线 灯管(10)，其中该太阳能电池(12)和紫外线灯管(10)形成闭合电路，该紫 外线灯管(10)用于发射紫外线进行杀毒，所述太阳能电池(12)用于为紫外线 灯管(10)提供电源，所述电路控制器(13)用于对太阳能电池(12)电压进行 稳压控制。
3.根据权利要求2所述的一种基于太阳能的紫外线水处理系统，其特征在 于，所述紫外线消毒器(4)还包括容器(11)，所述紫外线灯管(10)容置在该 容器(11)中，所述过滤器(2)中的水流入该容器(11)中，经该紫外线灯管 (10)进行消毒处理。
4.根据权利要求2或3所述的一种基于太阳能的紫外线水处理系统，其特 征在于，所述紫外线灯管(10)的外部装有石英套管。
5.根据权利要求2或3所述的一种基于太阳能的紫外线水处理系统，其特 征在于，所述过滤器(2)可置换滤芯(8)。
说明书
一种基于太阳能的紫外线水处理系统
技术领域
本实用新型属于饮用水处理技术领域，具体地，涉及一种基于太阳能电源的 紫外线水处理系统。
背景技术
近年来，洪水、地震等自然灾害频仍。在灾难中，供水、供电等基础设施通 常遭到破坏，而霍乱、痢疾、伤寒、副伤寒等肠道传染病，肝炎、脊髓灰质炎、 眼结膜炎等病毒性疾病和血吸虫病、钩端螺旋体病、阿米巴痢疾等寄生虫病可以 通过饮水传播，因此质量达标的饮用水一方面能保证灾民正常的生理需要，另一 方面也能控制一些通过饮水传播的疾病，防止“大灾”之后“大疫”的发生。
目前的水处理设备众多系统复杂，在灾害中极易因个别设备受损而无法提供 合格的饮用水;况且现有的水处理方式需要稳定的电源，在城市供电网络遭到破 坏后无法工作;一些净水药品在灾害中也无法及时补充。由于以上原因，城市水 处理设备无法保证正常的引用水供应。目前市场上也有一些为户外运动爱好者设 计的便携式净水器材，但净水量较小，无法满足灾区民众需要。
紫外线中的UVC对水中细菌、病毒具有较强的灭活能力，灭菌率一般可 达99.99%。UVC消毒系统特征就是大水量消毒、连续运行、不加任何化学药品， 基建费用、运行费用较低，只须定期更换紫外线灯和清洗套管。
发明内容
本实用新型旨在提供一种基于太阳能电源的紫外线水处理系统，将高效过滤 器、紫外线净水技术和太阳能电池结合起来，有效地解决目前城市供水系统在灾 害中因为供电网络中断而无法提供质量合格的饮用水的问题。
本实用新型为实现上述目的所采用的技术方案是：
一种基于太阳能的紫外线水处理系统，其特征在于，包括通过管道依次连接 的澄清装置、过滤器和紫外线消毒器，其中，所述过滤器和紫外线消毒器之间的 连接管道上装有第一阀门，用于控制流入紫外线消毒器中的水流量，该紫外线消 毒器出口的连接管道上安装有第二阀门，用于控制流出紫外线消毒器的水流量， 待处理的水经所述澄清装置澄清后进入所述过滤器，经过滤处理后流入所述紫外 线消毒器，该紫外线消毒器对流入的水进行消毒处理后经出口的第二阀门流出。
作为本实用新型的进一步改进，所述紫外线消毒器包括太阳能电池、电路控 制器和紫外线灯管，其中该太阳能电池和紫外线灯管形成闭合电路，该紫外线灯 管用于发射紫外线进行杀毒，所述太阳能电池用于为紫外线灯管提供电源，所述 电路控制器用于对太阳能电池电压进行稳压控制。
作为本实用新型的进一步改进，所述紫外线消毒器还包括容器，所述紫外线 灯管容置在该容器中，过滤器中的水流入容器中，经该紫外线灯管进行消毒处理。
作为本实用新型的进一步改进，所述紫外线灯管的外部装有石英套管。
作为本实用新型的进一步改进，所述过滤器可置换滤芯。
本实用新型采用带有太阳能电池的紫外线灯管对经过过滤的水进行消毒。经 过澄清的水经过过滤器之后，能去除水中的异色，异味和汞，铅，镉，锌， 铁，锰，铬等重金属物质，还可去除清水中的砷，氢化物，硫化物等高分 子化合物及锶，镭等放射性物质，去除和杀死水中的细菌和大肠杆菌以及 其它致癌物质。过滤后的水达到紫外线消毒的入口条件，并进入由若干紫 外线灯管、石英套管和盛水容器组成的紫外线消毒器中进行消毒。
