申请日2013.02.28
公开(公告)日2014.11.05
IPC分类号C02F1/04; C02F1/44; B21D1/06; C02F103/18; B01D1/28; C02F101/38; B01D61/02
摘要

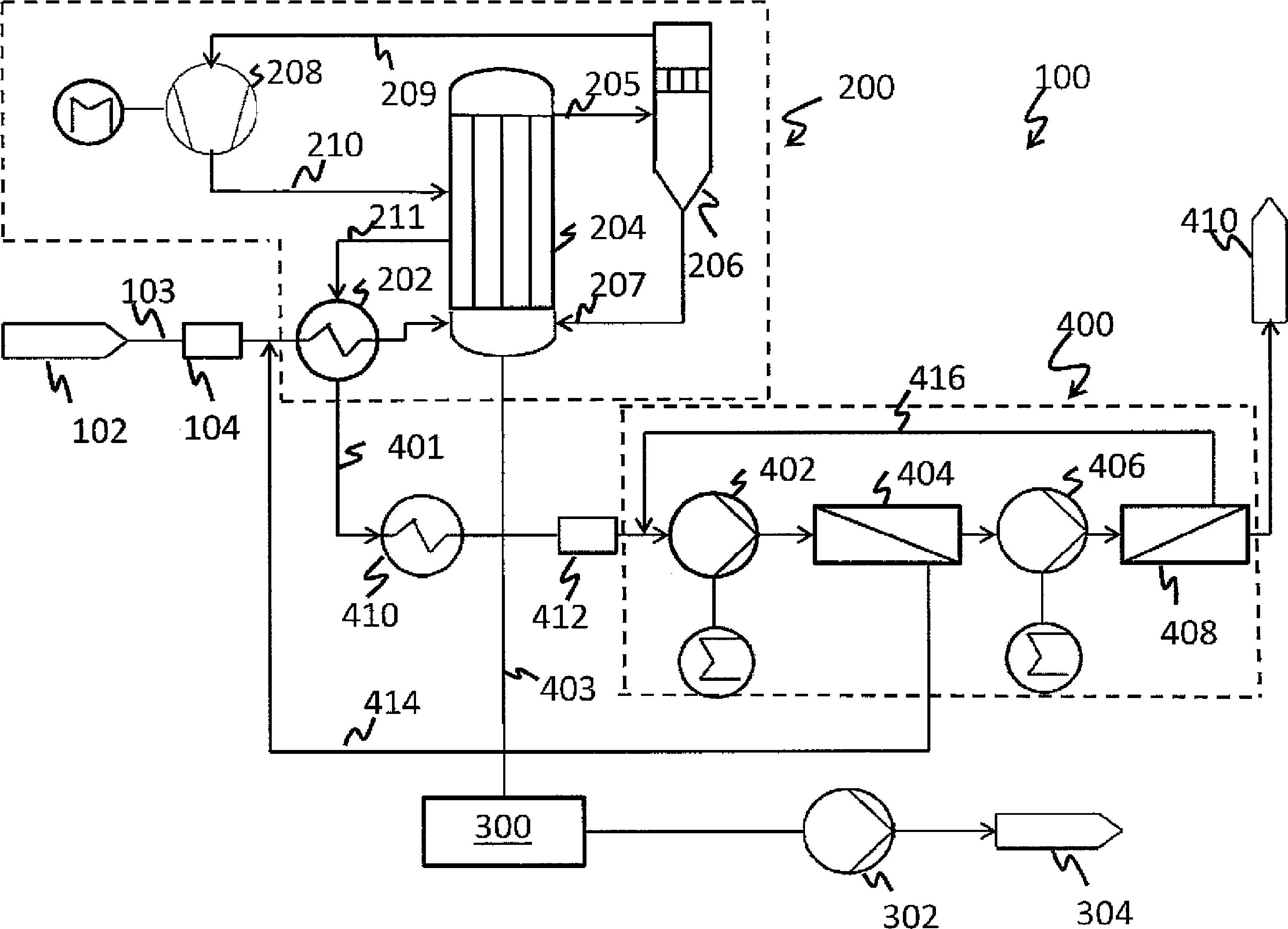

本文公开的是一种系统，其包括蒸发单元，蒸发单元包括与第二热交换器处于流体连通的第一热交换器;其中第一热交换器操作来加热包括胺溶剂和/或胺副产物和水的流出物流，以及将流出物流排出到第二热交换器;其中第二热交换器操作来将流出物流转化成馏出物流和浓缩物流;以及与蒸发单元处于流体连通的反渗透单元;其中反渗透单元包括第一反渗透单元，其操作来接收馏出物流且使水与胺溶剂的副产物分离，使得基于馏出物流的重量，水具有大于95%的纯度。
权利要求书
1. 一种系统，包括：
蒸发单元，其包括与第二热交换器处于流体连通的第一热交换器;其中所述第一热交换器操作来加热包括胺溶剂或胺溶剂的副产物和水的流出物流，以及将所述流出物流排出到所述第二热交换器;其中所述第二热交换器操作来将所述流出物流转化成馏出物流和浓缩物流;以及
反渗透单元，其与所述蒸发单元处于流体连通;其中所述反渗透单元包括第一反渗透单元，其操作来接收所述馏出物流，以及使水与所述胺溶剂的副产物分离，使得基于所述馏出物流的重量，水具有大于95%的纯度。
2. 根据权利要求1所述的系统，其特征在于，所述蒸发单元进一步包括水分离器，其操作来使水蒸气与液体水分离，以及使水蒸气和液体水再循环回到所述第二热交换器。
3. 根据权利要求1所述的系统，其特征在于，所述第一热交换器为进料/馏出物热交换器。
4. 根据权利要求1所述的系统，其特征在于，所述第二热交换器为管壳式热交换器。
5. 根据权利要求1所述的系统，其特征在于，所述反渗透单元进一步包括第二反渗透单元，其与所述第一反渗透单元处于流体连通。
6. 根据权利要求1所述的系统，其特征在于，所述反渗透单元为多阵列双级反渗透单元。
7. 根据权利要求1所述的系统，其特征在于，进一步包括浓缩物存储罐，其位于所述蒸发单元下游且操作来接收来自所述蒸发单元的浓缩物流。
8. 根据权利要求1所述的系统，其特征在于，基于所述馏出物流的重量，水具有大于99%的纯度。
9. 根据权利要求1所述的系统，其特征在于，具有大于95%的纯度的水用作碳捕获厂中的补充水或用于发电厂的补充水。
10. 根据权利要求1所述的系统，其特征在于，从所述浓缩物流获得的浓缩物在锅炉中共同焚烧。
11. 根据权利要求1所述的系统，其特征在于，没有废物流排放到环境。
12. 根据权利要求1所述的系统，其特征在于，酸定量供应系统与所述蒸发单元和所述反渗透单元处于流体连通;所述酸定量供应系统操作来用所述馏出物流中的残余氨和挥发性胺形成盐。
13. 一种方法，包括：
将包括胺溶剂或胺溶剂的副产物和水的流出物流排出到第一热交换器;
在第一热交换器中加热所述流出物流;
将所述流出物流从第一热交换器排出到所述第二热交换器，相应地排出到所述蒸发单元的蒸发区段;
将所述流出物流分离成馏出物流和浓缩物流;
将所述馏出物流排出到包括第一反渗透单元的反渗透单元;以及
在所述第一反渗透单元中使水与胺副产物分离;其中，基于所述馏出物流的总重量，水具有大于95%的纯度。
14. 根据权利要求13所述的方法，其特征在于，进一步包括将所述浓缩物流排出到浓缩物存储罐。
15. 根据权利要求13所述的方法，其特征在于，进一步包括在位于所述第一反渗透单元的下游的第二反渗透单元中，使水与胺副产物分离。
16. 根据权利要求13所述的方法，其特征在于，进一步包括在所述第一热交换器的上游的点处，将溶质从所述第一反渗透单元排出到所述流出物流中。
17. 根据权利要求15所述的方法，其特征在于，进一步包括在所述第一反渗透单元的上游的点处，使溶质从所述第二反渗透单元再循环到所述馏出物流中。
18. 根据权利要求13所述的方法，其特征在于，进一步包括使用具有大于95%的纯度的水作为碳捕获厂中的补充水或用于发电厂的补充水。
19. 根据权利要求13所述的方法，其特征在于，进一步包括在锅炉中共同焚烧从所述浓缩物流获得的浓缩物。
20. 根据权利要求13所述的方法，其特征在于，进一步包括在所述第一反渗透单元的上游定量供应所述馏出物流。
说明书
处理胺废水的方法和实现该方法的系统
技术领域
本公开涉及处理包含胺的废水的方法。具体而言，本公开涉及处理包含胺的废水的方法，其中废水获得自基于胺的燃烧后二氧化碳捕获厂。
背景技术
在诸如发电厂的焚烧厂中燃烧诸如煤、油、泥煤、废料等的燃料会产生热的工艺气流，其称为烟道气流。一般而言，烟道气流包含颗粒和气态污染物，诸如二氧化碳(CO2)。已经认识到将CO2释放到大气会有不利的环境影响，并且其导致开发了适于从烟道气流中移除CO2或减少CO2的量的工艺。一个这种系统和工艺涉及利用含胺溶液。含胺溶液可从烟道气流中高效地移除CO2，以及其它污染物，诸如二氧化硫和氯化氢。
用含胺溶液处理烟道气流会产生流出物流，其可再生且在系统中再循环。但是，通常含胺溶液和存在于烟道气流中的污染物之间的反应会产生退化产物。那些退化产物应当被移除，因为它们会影响再生的和再循环的含胺溶液吸收CO2的能力和效果。
为了保护系统的效率，以及遵守排放标准，处理或移除来自系统的退化产物是期望的。
发明内容
本文公开了一种系统，其包括：蒸发单元，其包括与第二热交换器处于流体连通的第一热交换器;其中第一热交换器操作来加热包括胺溶剂或胺溶剂的副产物和水的流出物流，以及将流出物流排出到第二热交换器;其中第二热交换器操作来将流出物流转化成馏出物流和浓缩物流;以及与蒸发单元处于流体连通的反渗透单元;其中反渗透单元包括第一反渗透单元，其操作来接收馏出物流，以及使水与胺溶剂的副产物分离，使得基于馏出物流的重量，水具有大于95%的纯度。
本文还公开了一种方法，其包括将包括胺溶剂或胺溶剂的副产物和水的流出物流排出到第一热交换器;在第一热交换器中加热流出物流;将流出物流从第一热交换器排出到第二热交换器;将流出物流分离成馏出物流和浓缩物流;将馏出物流排出到包括第一反渗透单元的反渗透单元;以及在第一反渗透单元中使水与胺副产物分离;其中，基于馏出物流的总重量，水具有大于95%的纯度。
