申请日2013.04.26
公开(公告)日2013.09.11
IPC分类号F04D7/04; F04D29/24; F04D29/00
摘要
本实用新型涉及一种泵，尤其是一种新型多功能污水泵。包括泵本体，在前泵壁上垂直向内安装有一刀片;叶轮前壁上沿着叶片迎水面的边缘对称设置有至少两个回流水缝隙，并在叶轮前壁上往叶片里面斜着设置了至少两个吸沙孔。回流水缝隙的长度为叶片长度的三分之一，且外宽内窄;吸沙孔倾斜的方向为叶轮转动的方向;吸沙孔的起点与进水管口相切，终点在叶片内三分之一处;吸沙孔的直径大于叶轮前壁与前泵壁之间缝隙的最宽处;叶片还对应设置有延伸叶片;本实用新型的有益效果是，闭式叶轮与前泵壁之间的逢隙小，回水涡流小，向心力小，动力消耗少，能够远距离对污水的输送，所以能够提高工作效率，大大的节省人工投入。
权利要求书

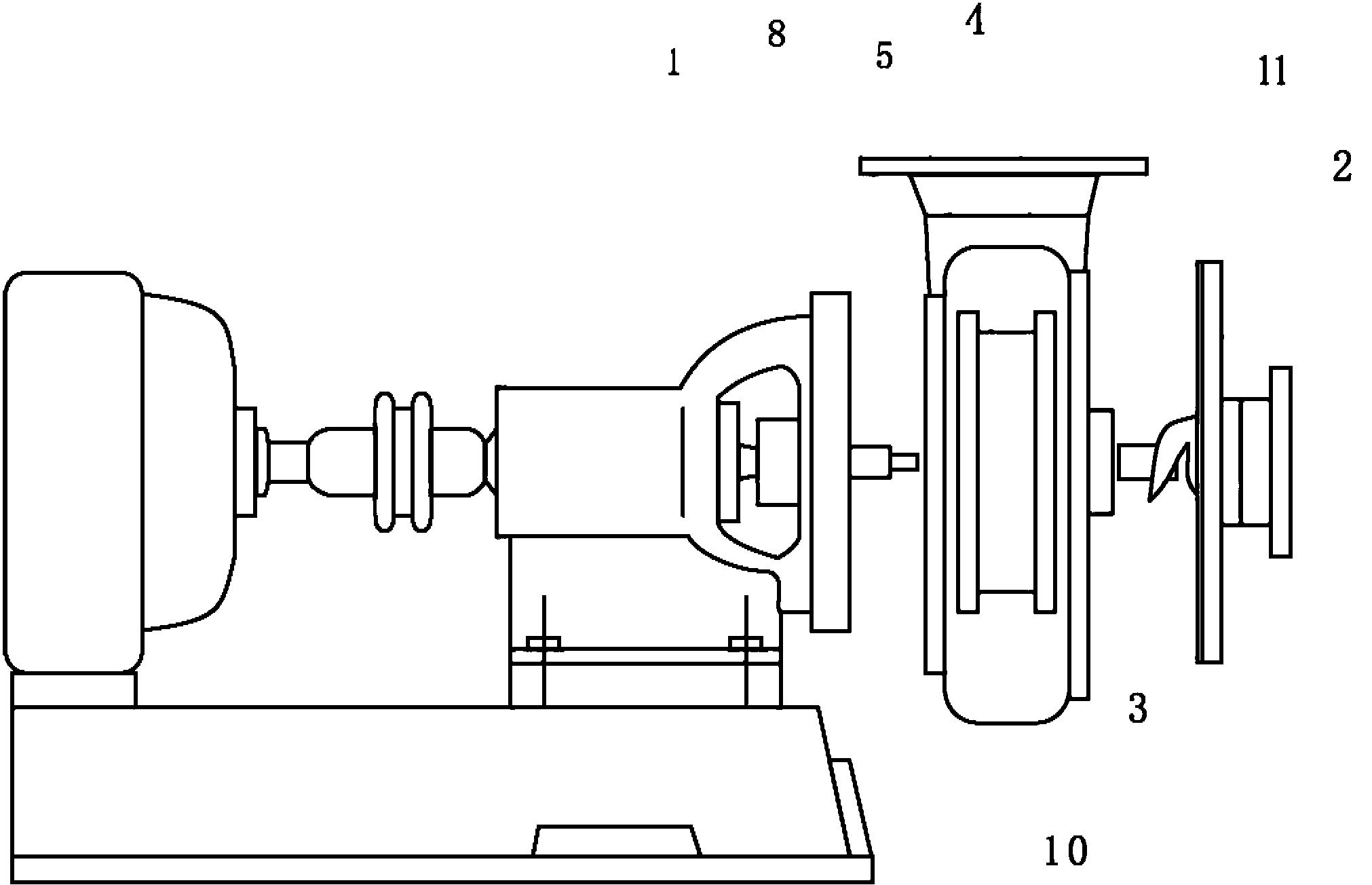

1.新型多功能污水泵，包括泵本体(1)，其特征在于，在前泵壁(2)上垂直向内安装有一刀片(3);叶轮前壁(4)上沿着叶片迎水面的边缘对称设置有至少两个回流水缝隙(6)，并且在叶轮前壁(4)上往叶片(5)里面斜着设置了至少两个吸沙孔(7)。
2.根据权利要求1所述的新型多功能污水泵，其特征在于，所述回流水缝隙(6)的长度为叶片(5)长度的三分之一，且外宽内窄。
3.根据权利要求1所述的新型多功能污水泵，其特征在于，所述吸沙孔(7)倾斜的方向为叶轮(8)转动的方向。
4.根据权利要求1所述的新型多功能污水泵，其特征在于，所述吸沙孔(7)的起点与进水管口(9)相切，终点在叶片(5)内三分之一处。
5.根据权利要求1所述的新型多功能污水泵，其特征在于，所述吸沙孔(7)的直径大于叶轮前壁(4)与前泵壁(2)之间缝隙的最宽处。
6.根据权利要求1所述的新型多功能污水泵，其特征在于，所述叶片(5)还对应设置有延伸叶片(12)。
7.根据权利要求3所述的新型多功能污水泵，其特征在于，所述叶轮(8)采用导筒式丝帽(10)固定。
8.根据权利要求1所述的新型多功能污水泵，其特征在于，所述刀片(3)安装在导筒式丝帽(10)的外侧。
说明书
新型多功能污水泵
技术领域
本实用新型涉及一种泵，尤其是一种污水泵。
背景技术
现有的污水泵叶轮所使用的闭式叶轮采用的是耐磨环来阻止回水涡流的形成，但由于耐磨环安装的位置离轴承较远，又在叶轮工作单位的另一端，向心力大，耐磨环的闭水性差，一但漏水，会形成介质的堆积，加大叶轮运转的阻力，造成电机过载。还有的污水泵叶轮是半开式叶轮，杨程曲线较为平缓、不能远距离输送，效率较低。
实用新型内容
为了克服上述装置的不足，本实用新型提供了一种新型多功能污水泵。
为解决上述技术问题，本实用新型的技术方案是：在前泵壁上垂直向内安装有一刀片;叶轮前壁上沿着叶片迎水面的边缘对称设置有至少两个回流水缝隙，并且在叶轮前壁上往叶片里面斜着设置了至少两个吸沙孔。
改进的，所述回流水缝隙的长度为叶片长度的三分之一，且外宽内窄。
改进的，所述吸沙孔倾斜的方向为叶轮转动的方向。
改进的，所述吸沙孔的起点与进水管口相切，终点在叶片内三分之一处。
改进的，所述吸沙孔的直径大于叶轮前壁与前泵壁之间缝隙的最宽处。
改进的，所述叶片还对应设置有延伸叶片。
改进的，所述叶轮采用导筒式丝帽固定。
改进的，所述刀片安装在导筒式丝帽的外侧。
采用了上述技术方案，本实用新型的有益效果是，由于新型多功能污水泵的叶轮是采用闭式叶轮，具有清水泵的全部优点，又有不堵的特点。闭式叶轮与前泵壁之间的逢隙小，回水涡流小，向心力小，动力消耗少，能够远距离对污水的输送，所以能够提高工作效率，大大的节省人工投入。
