申请日2013.04.26
公开(公告)日2013.09.11
IPC分类号C02F9/02; C02F103/04; C02F1/28; C02F1/44
摘要
本实用新型适用于纯水机设备，提供了一种废水可循环利用的家用纯水机，包括纯水净化管路和浓水处理管路;纯水净化管路包括依次相连的自来水进水接头、进水管、一级PP棉过滤器、低压开关、二级精密碳过滤器、三级PP棉过滤器、反渗透膜装置、第一单向阀、第一高压开关、储水桶、后置活性炭过滤器和纯水水龙头;浓水处理管路包括依次相连的第二单向阀、组合冲洗阀、超滤膜装置、第一精密碳过滤器、第三单向阀，第二单向阀的入口与反渗透膜装置的浓水出口相连，第三单向阀出口与进水管相连，超滤膜装置的净水出口与第一精密碳过滤器相连。该废水可循环利用的家用纯水机可在实现废水循环利用的同时，增加反渗透膜装置的使用寿命。
权利要求书
1.一种废水可循环利用的家用纯水机，包括纯水净化管路和浓水处理管路; 所述纯水净化管路包括依次相连的自来水进水接头、进水管、过滤装置、反渗 透膜装置、第一单向阀、第一高压开关、储水桶、后置活性炭过滤器和纯水水 龙头，所述第一单向阀的入口与所述反渗透膜装置的纯水出口相连，所述储水 桶与所述第一高压开关和所述后置活性炭过滤器相连通;其特征在于：所述浓 水处理管路包括依次相连的第二单向阀、组合冲洗阀、超滤膜装置、第一精密 碳过滤器、第三单向阀，所述第二单向阀的入口与所述反渗透膜装置的浓水出 口相连，所述第三单向阀出口与所述进水管相连，所述超滤膜装置的净水出口 与所述第一精密碳过滤器相连。
2.如权利要求1所述的废水可循环利用的家用纯水机，其特征在于：所述 超滤膜装置的排污口连接有第二高压开关，所述第二高压开关的出口连接有冲 洗电磁阀，所述第二高压开关用以控制所述冲洗电磁阀的开闭。
3.如权利要求1所述的废水可循环利用的家用纯水机，其特征在于：所述 过滤装置与所述反渗透膜装置间还设有进水阀和增压泵，所述滤器装置与所述 进水阀的一端相连，所述进水阀的另一端接所述增压泵的入口，所述增压泵的 出口与所述反渗透膜装置的入口相连。
4.如权利要求1所述的废水可循环利用的家用纯水机，其特征在于：所述 第一精密碳过滤器和所述第三单向阀间还设有第二精密碳过滤器。
5.如权利要求1-4任一项所述的废水可循环利用的家用纯水机，其特征在 于：所述第三单向阀的入口处还连通有净水水龙头。
6.如权利要求5所述的废水可循环利用的家用纯水机，其特征在于：所述 组合冲洗阀出口和所述超滤膜装置入口间还通过三通连通一入水电磁阀，所述 入水电磁阀的另一端与所述进水管相连通，所述净水水龙头与所述第三单向阀 之间还设有第三高压开关。
7.如权利要求1-4任一项所述的废水可循环利用的家用纯水机，其特征在 于：所述反渗透膜装置浓水出口与所述第二单向阀间通过三通连通一泄压电磁 阀。
8.如权利要求1-4任一项所述的废水可循环利用的家用纯水机，其特征在 于：所述过滤装置包括依次相连的一级PP棉过滤器、低压开关、二级精密碳 过滤器和三级PP棉过滤器。
说明书
废水可循环利用的家用纯水机
技术领域
本实用新型属于纯水机领域，尤其涉及一种废水可循环利用的家用纯水机。
背景技术
现有纯水机一般采用的主要是反渗透膜(也称为RO膜)技术。它的工作 原理是对水施加一定的压力，使水分子和离子态的矿物质元素通过反渗透膜， 而溶解在水中的绝大部分无机盐(包括重金属)、有机物以及细菌、病毒等无 法透过反渗透膜，从而使渗透过的纯净水和无法渗透过的浓缩水严格的分开; 反渗透膜上的孔径只有0.0001微米,而病毒的直径一般有0.02-0.4微米,普通细 菌的直径有0.4-1微米,传统纯水机一般为五级过滤，第一级为PP滤芯，第二 和第三级为活性炭，第四级为逆渗透膜，第五级为精密活性炭，主要用于改善 口感。
纯水机不仅可以将杂质、铁锈、泥沙、胶体、细菌、病毒驱除掉，还可以 将对人体有害的放射性粒子、有机物、荧光物、农药驱除，还可以将讨厌的水 碱和重金属驱除，保证您在烧开水的时候没有水碱，同时保证家人的健康。使 用纯净水可以做饭、煲汤、沏茶、冲咖啡，保证原汁原味，充分的将食物中的 营养分解，更加适合人体的吸收。在加湿器或者需要水的美容器中使用纯净水 可以保证没有水碱，更好的保护您家的家居。使用纯净水制冰，晶莹透亮，没 有杂质。
而反渗透膜为核心的纯水机所生产出的纯净水时，也会产生了大量的“浓 水”，由于这些“浓水”得不到合理的使用而白白的被当作废水直接排放掉， 进而造成自来水的极大浪费，以致原水利用率低，不环保。
而当前的一些废水循环利用的纯水机，大多是直接将反渗透膜产生的浓水 直接送至纯水机的进水口，即将废水直接返回到泵前初级滤芯与原水混合参与 循环制水或当作生活用水使用，进行再次渗透利用。但这种方式的纯水机，由 于浓水反复循环浓缩，反渗透膜进水水质很快超过反渗透膜进水水质设计范围， 导致反渗透膜很快被堵塞失去制水作用，反渗透膜的使用寿命极短。
实用新型内容
本实用新型的目的在于提供一种废水可循环利用的家用纯水机，旨在解决 当前废水循环利用的纯水机的反渗透膜寿命短的问题。

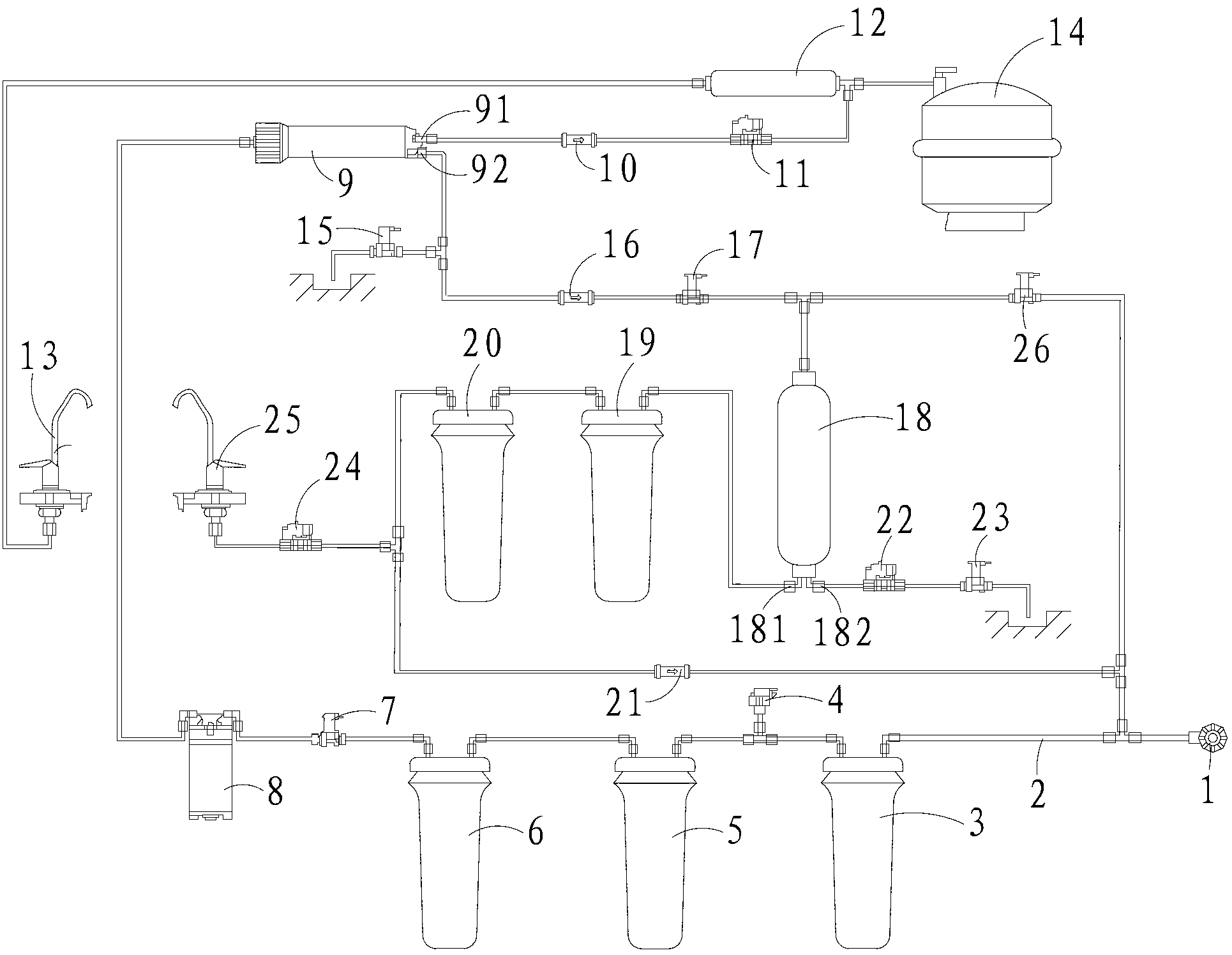

本实用新型是这样实现的，一种废水可循环利用的家用纯水机，包括纯水 净化管路和浓水处理管路;所述纯水净化管路包括依次相连的自来水进水接头、 进水管、过滤装置、反渗透膜装置、第一单向阀、第一高压开关、储水桶、后 置活性炭过滤器和纯水水龙头，所述第一单向阀的入口与所述反渗透膜装置的 纯水出口相连，所述储水桶与所述第一高压开关和所述后置活性炭过滤器相连 通;所述浓水处理管路包括依次相连的第二单向阀、组合冲洗阀、超滤膜装置、 第一精密碳过滤器、第三单向阀，所述第二单向阀的入口与所述反渗透膜装置 的浓水出口相连，所述第三单向阀出口与所述进水管相连，所述超滤膜装置的 净水出口与所述第一精密碳过滤器相连。
进一步地，所述超滤膜装置的排污口连接有第二高压开关，所述第二高压 开关的出口连接有冲洗电磁阀，所述第二高压开关用以控制所述冲洗电磁阀的 开闭。
进一步地，所述过滤装置与所述反渗透膜装置间还设有进水阀和增压泵， 所述滤器装置与所述进水阀的一端相连，所述进水阀的另一端接所述增压泵的 入口，所述增压泵的出口与所述反渗透膜装置的入口相连。
进一步地，所述第一精密碳过滤器和所述第三单向阀间还设有第二精密碳 过滤器。
进一步地，所述第三单向阀的入口处还连通有净水水龙头。
进一步地，所述组合冲洗阀出口和所述超滤膜装置入口间还通过三通连通 一入水电磁阀，所述入水电磁阀的另一端与所述进水管相连通，所述净水水龙 头与所述第三单向阀之间还设有第三高压开关。
进一步地，所述反渗透膜装置浓水出口与所述第二单向阀间通过三通连通 一泄压电磁阀。
具体地，所述过滤装置包括依次相连的一级PP棉过滤器、低压开关、二 级精密碳过滤器和三级PP棉过滤器。
通过设置浓水处理管路，将反渗透膜装置产生的浓水经超滤膜装置等装置 净化后流至进水管，而进行循环利用，从而达到废水循环利用的目的，同时， 由于反渗透膜装置产生的浓水是经净化后再循环利用的，即使长时间使用，也 不会增加纯水净化管路中进入水的浓度，有效防止浓水的利用对反渗透膜装置 产生的影响，提高反渗透膜装置的寿命。
