申请日2013.02.26
公开(公告)日2013.05.01
IPC分类号C02F9/04
摘要
一种含锌、镉离子废水处理装置,它包括加药系和处理系统，加药系统包括加药罐水泵、支撑座、加药罐搅拌叶片、加药罐搅拌杆、加药电机、第一加药罐、第一加药罐上端为平面的上盖，下端为半球形状，中部为空心圆柱体形状，第一加药罐的半球形状下端安装在支撑座上，第一加药罐的右下端通过水管连接加药罐水泵，第一加药罐的平面上盖上外表面中心处安装有加药电机座，加药电机座的电机轴连接加药罐搅拌杆，加药罐搅拌杆的下部安装有加药罐搅拌叶片，初沉池出水管通过废水水泵连接反应池的左侧，第一加药罐通过加药罐水泵连接反应池的上端盖面右部，水中的溶解性的重金属会转化为硫化物沉淀，所生成的沉淀物可采用沉淀方法从水中分离，在反应的同时除去水中过量的硫离子。
权利要求书
1.一种含锌、镉离子废水处理装置, 其特征是：它包括加药系和处理系统，加药系统包括： 加药罐水泵、支撑座、加药罐搅拌叶片、加药罐搅拌杆、加药电机座、加药电机、第一加药罐、第二加药罐、第三加药罐，第一加药罐上端为平面的上盖，下端为半球形状，中部为空心圆柱体形状，第一加药罐的半球形状下端安装在支撑座上，第一加药罐的右下端通过水管连接加药罐水泵，第一加药罐的平面上盖上外表面中心处安装有加药电机座，加药电机固定在加药电机座上，加药电机座的电机轴连接加药罐搅拌杆，加药罐搅拌杆的下部申入第一加药罐的内部，加药罐搅拌杆的下部安装有加药罐搅拌叶片，第二加药罐、第三加药罐结构与第一加药罐的结构完全相同，处理系统包括：废水水泵、最高液位报警线、最低液位报警线、重金属废水管、阀门、调节初沉池、初沉池出水管、反应池内隔板、反应池搅拌杆、反应池搅拌叶片、反应池、沉淀池隔板、平流沉淀池、清水出水管、连接管、反应池电机座、反应池电机，废水水泵的左端通过水管连接在位于调节初沉池右边的初沉池出水管上，调节初沉池内表面的上部有最高液位报警线，调节初沉池内表面的下部有最低液位报警线，重金属废水管安装在调节初沉池左边的侧壁上部，重金属废水管穿过调节初沉池的侧壁连通调节初沉池内部，重金属废水管位于调节初沉池的外部部分上装有阀门，反应池内隔板安装在反应池的内部中间部位，反应池内隔板上开有复数个第一小通孔，反应池搅拌杆的上端连接在反应池电机的转轴上，反应池搅拌杆的下端固定安装有反应池搅拌叶片，反应池位于调节初沉池的右边，反应池上方有上盖，沉淀池隔板位于平流沉淀池内，沉淀池隔板上开有复数个第二小通孔，平流沉淀池内位于反应池的右边，平流沉淀池的右部为清水池，清水池的右上方安装有清水出水管，连接管连接在反应池与平流沉淀池之间，反应池电机座固定在反应池平面形状的上盖右部，反应池电机固定在反应池电机座上，初沉池出水管通过废水水泵连接反应池的左侧，第三加药罐通过加药罐水泵连接反应池的左侧，第二加药罐通过加药罐水泵连接反应池的上端盖面左部。
2.根据权利要求1所述的一种含锌、镉离子废水处理装置，其特征是：初沉池出水管通过废水水泵连接反应池的左侧，第三加药罐通过加药罐水泵连接反应池的左侧，第二加药罐通过加药罐水泵连接反应池的上端盖面左部，第一加药罐通过加药罐水泵连接反应池的上端盖面右部。
3.根据权利要求1或2所述的一种含锌、镉离子废水处理装置，其特征是：第一加药罐里面的药水为Fe2(SO4)3。
4.根据权利要求1或2所述的一种含锌、镉离子废水处理装置，其特征是：第二加药罐里面的药水为NaOH。
5.根据权利要求1或2所述的一种含锌、镉离子废水处理装置，其特征是：第三加药罐里面的药水为Na2S。
说明书
一种含锌、镉离子废水处理装置
技术领域
本发明涉及一种化工废水处理系统，特别是一种含锌、镉离子废水处理装置。
背景技术
在电解锌的生产过程中，会产生工业废水，这种工业废水中含有重金属离子，特别是镉离子，锌离子，这样的重金属废水对环境的污染会造成重大后果，必须对这种废水进行处理，在一定的PH值条件下，水中的溶解性的重金属会转化为硫物沉淀，所生成的沉淀物可采用沉淀方法从水中分离。
发明内容
本发明的目的是克服现有技术的上述不足而提供一种含锌、镉离子废水处理装置，它能对电解锌产生的含明锌、镉离子的重金属废水进行处理。
本发明的技术方案是：一种含锌、镉离子废水处理装置,它包括加药系和处理系统。
所述的加药系统包括： 加药罐水泵、支撑座、加药罐搅拌叶片、加药罐搅拌杆、加药电机座、加药电机、第一加药罐、第二加药罐、第三加药罐，第一加药罐上端为平面的上盖，下端为半球形状，中部为空心圆柱体形状，第一加药罐的半球形状下端安装在支撑座上，第一加药罐的右下端通过水管连接加药罐水泵，第一加药罐的平面上盖上外表面中心处安装有加药电机座，加药电机固定在加药电机座上，加药电机座的电机轴连接加药罐搅拌杆，加药罐搅拌杆的下部申入第一加药罐的内部，加药罐搅拌杆的下部安装有加药罐搅拌叶片，第二加药罐、第三加药罐结构与第一加药罐的结构完全相同。
所述的处理系统包括：废水水泵、最高液位报警线、最低液位报警线、重金属废水管、阀门、调节初沉池、初沉池出水管、反应池内隔板、反应池搅拌杆、反应池搅拌叶片、反应池、沉淀池隔板、平流沉淀池、清水出水管、连接管、反应池电机座、反应池电机，废水水泵的左端通过水管连接在位于调节初沉池右边的初沉池出水管上，调节初沉池内表面的上部有最高液位报警线，调节初沉池内表面的下部有最低液位报警线，重金属废水管安装在调节初沉池左边的侧壁上部，重金属废水管穿过调节初沉池的侧壁连通调节初沉池内部，重金属废水管位于调节初沉池的外部部分上装有阀门，反应池内隔板安装在反应池的内部中间部位，反应池内隔板上开有复数个第一小通孔，反应池搅拌杆的上端连接在反应池电机的转轴上，反应池搅拌杆的下端固定安装有反应池搅拌叶片，反应池位于调节初沉池的右边，反应池上方有上盖，沉淀池隔板位于平流沉淀池内，沉淀池隔板上开有复数个第二小通孔，平流沉淀池内位于反应池的右边，平流沉淀池的右部为清水池，清水池的右上方安装有清水出水管，连接管连接在反应池与平流沉淀池之间，反应池电机座固定在反应池平面形状的上盖右部，反应池电机固定在反应池电机座上。
初沉池出水管通过废水水泵连接反应池的左侧，第三加药罐通过加药罐水泵连接反应池的左侧，第二加药罐通过加药罐水泵连接反应池的上端盖面左部，第一加药罐通过加药罐水泵连接反应池的上端盖面右部，第一加药罐里面的药水为Fe2(SO4)3,也叫硫酸铁，第二加药罐里面的药水为NaOH,也叫氢氧化钠，第三加药罐里面的药水为Na2S,也叫硫化钠。
本发明与现有技术相比具有如下特点：含有重金属的工业废水，先在调节初沉池里面进行沉淀，再通过废水水泵泵入反应池的左边，在反应池的左边先添加药水Na2S,后添加药水NaOH, 添加了药水并发生反应后,废水通过第一小通孔进入反应池的右半边, 反应池的右半边安装有搅拌器,能过在搅拌器的搅拌中继续发生化学反应后,通过连接管进入平流沉淀池的左边,在平流沉淀池的左边完成沉淀过程, 沉淀后的沉淀物通过吸管吸走, 沉淀后的清水通过第二小通孔进入清水池, 清水池通过清水出水管流出再利用。
水中的溶解性的重金属会转化为硫化物沉淀，所生成的沉淀物可采用沉淀方法从水中分离，在反应的同时除去水中过量的硫离子，沉淀出水经过滤后，可达到一级排放标准，满足回用水水质要求。

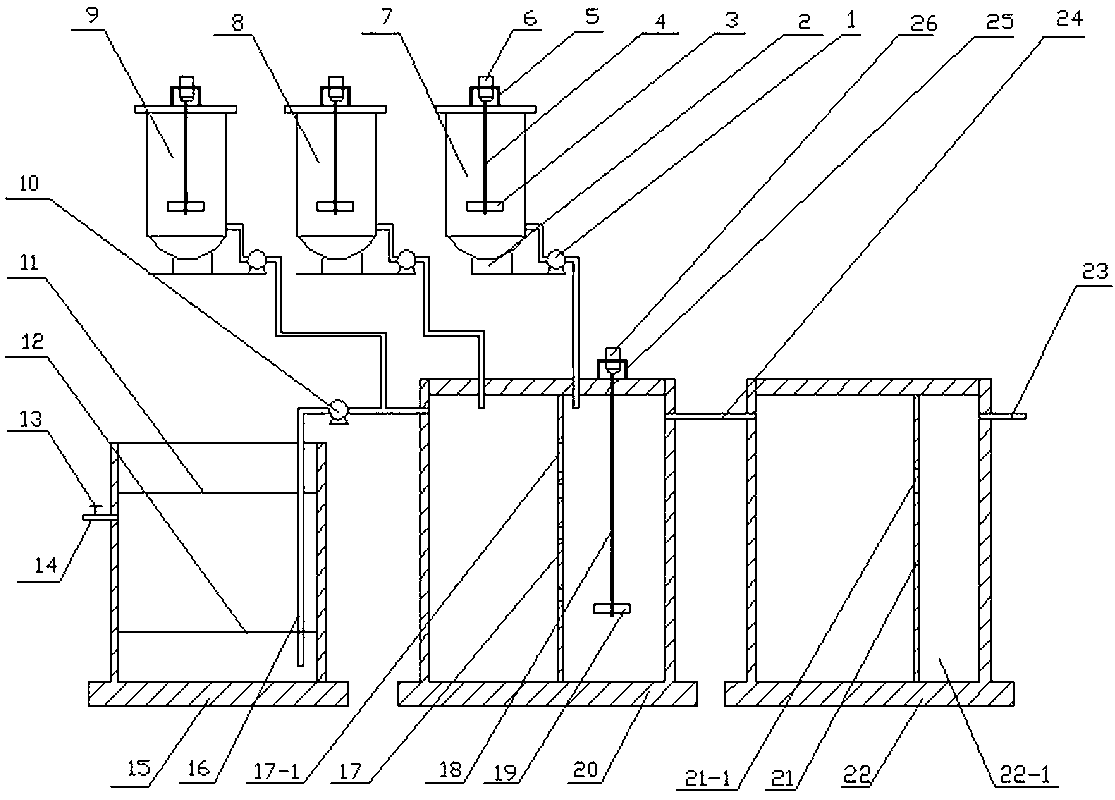

以下结合附图和具体实施方式对本发明的详细结构作进一步描述。
