申请日2013.02.16
公开(公告)日2013.12.25
IPC分类号B01D33/48; B01D33/04
摘要
水力驱动网带式污水除渣机，用于污水源热泵机组冷热源原生污水处理过程中的重要设备，本设备主要由机架1，授水进口2，排渣出口3，网带4，橡胶挡渣板5，主动轮6，轴承7，水轮机8，出水管9，回水管10，主动轴11，反冲洗水管12，尼龙丝刷13，驱动链条14，从动轮15，从动轴16，托辊17组成;污水授水进口2连接污水渠上游，排渣出口3连接污水渠下游，出水管9经污水泵与水源热泵机组连接，回水管10流出的污水回水驱动水轮机8带动主动轴11转动，带动主动轮6链条14运动，网带4固定在驱动链14上也随之运动，污物渣子经网带4输送至排渣出口3，水轮机8排出的污水将其冲走致下游，此过程连续除污，节省驱动网带的电力，消除因电气设备出现的故障的可能。
权利要求书
1.水力驱动网带式污水除渣机由机架(1)，授水进口(2)，排渣出口(3)，网带(4)，橡胶挡渣板(5)，主动轮(6)，轴承(7)，水轮机(8)，出水管(9)，回水管(10)，主动轴(11)，反冲洗水管(12)，尼龙丝刷(13)，驱动链条(14)，从动轮(15)，从动轴(16)，托辊(17)组成;水力驱动网带式污水除渣机，其特征在于：网带(4)运动是靠水源热泵机组污水的回水驱动水轮机(8)转动，带动网带(4)运动。
2.根据权利要求1所述水力驱动网带式污水除渣机，其特征在于：轴承(7)采用高强度聚乙烯塑料制成品。
3.根据权利要求1所述水力驱动网带式污水除渣机，其特征在于：网带(4)内设置从回水管(10)分流出来的部分回水经反冲洗水管(12)，连续冲洗网带(4)，冲刷由尼龙丝刷(13)松动的粘附在网带(4)上的污物渣子。
4.根据权利要求1所述水力驱动网带式污水除渣机，其特征在于：设置尼龙丝刷子(13)，连续刷洗网带(4)上的污物。
5.根据权利要求1所述水力驱动网带式污水除渣机，其特征在于：网带(4)固定在驱动链条(14)上，水轮机(8)、主动轴(11)、主动轮(6)、网带(4)、从动轮(15)、从动轴(16)、托辊(17)组成机组运动体系。
说明书
水力驱动网带式污水除渣机
技术领域本实用新型涉及一个污水除渣机的改进。
技术背景节能减排，绿色环保是当前经济发展的主题，原生污水源热泵技术在供热与空调工程中应用正在快速发展，目前在原生污水作为水源热泵机组的冷、热源的利用过程中，技术上存在主要问题是污水杂质堵塞污水泵，堵塞换热器的故障时有发生，影响采暖、空调系统的安全运行。尽管人们做了许多工作，先后研制了《设有滚筒筛的城市污水水力自清装置》，《污水全自动除污机》，经常出现污水泵堵塞，污水混流的现象，造成故障率高，换热效率低的问题时有发生。此两种装置都有一个共同的特点是需要电力驱动，要消耗一部分电力能源。更为关键的是，由于设备工作环境恶劣，机电设备容易损坏，不能可靠运行。

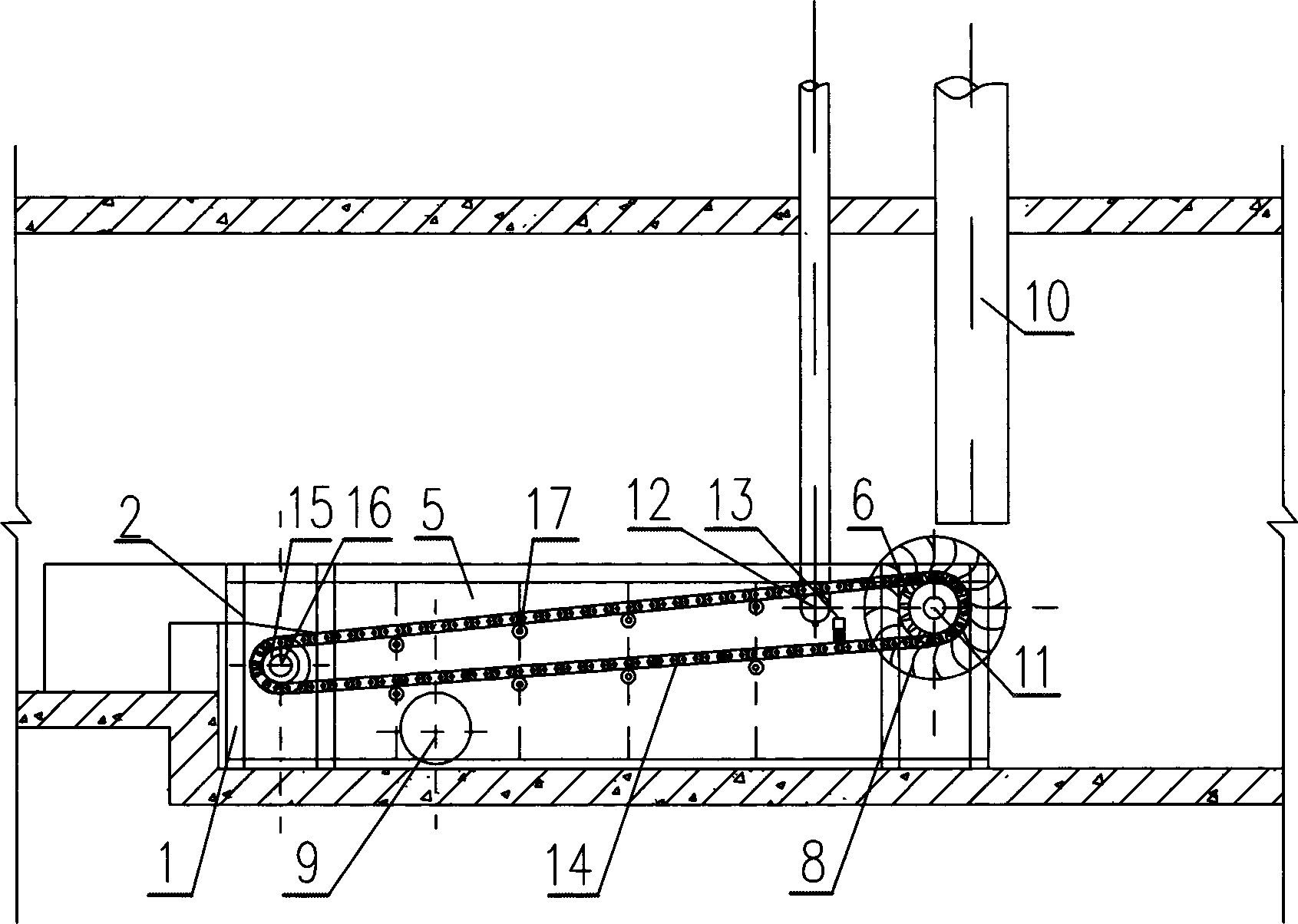

发明内容为了解决污水除渣问题，本发明提供一种水力驱动网带式污水除渣机，本发明由机架1，授水进口2，排渣出口3，网带4，橡胶挡渣板5，主动轮6，轴承7，水轮机8，出水管9，回水管10，主动轴11，反冲洗水管12，尼龙丝刷13，驱动链条14，从动轮15，从动轴16，托辊17组成。授水进口2连接污水渠上游，排渣出口3连接污水渠下游，出水管9经污水泵与水源热泵机组连接，回水管10前端与水源热泵机组连接，回水管10后端与水轮机8连接，水轮机8与主动轮6固定在同一个主动轴11上，主动轴11通过轴承7架在机架1上，从动轮15通过轴承7架在机架1上，网带4固定在驱动链条14上，反冲洗管12及尼龙丝刷13固定在污水管或污水渠混凝土墙壁上，橡胶挡渣板5固定在水渠侧壁及机架1上，轴承7为高强度聚乙烯塑料制成品。
