申请日2013.09.01
公开(公告)日2013.12.18
IPC分类号E03F1/00; E03F5/14; E03F5/04; E03F5/00
摘要
本发明公开了一种侧排放式生活垃圾储存库渗滤液收集系统，包括垃圾库，所述垃圾库的底板放坡，且位于垃圾库的倾斜侧面的底部安装有格栅滤网装置，与格栅滤网装置连接的渗滤液收集沟，以及与该渗滤液收集沟连接的封闭式渗滤液储存池。本发明通过将垃圾库的底板放坡，并在垃圾库的倾斜侧面的底部安装有格栅滤网装置，使垃圾库中的垃圾能充分排除渗滤液，达到更好地收集渗滤液的目的，进而增加垃圾燃烧热值，提高维护效率和降低维护成本。
权利要求书

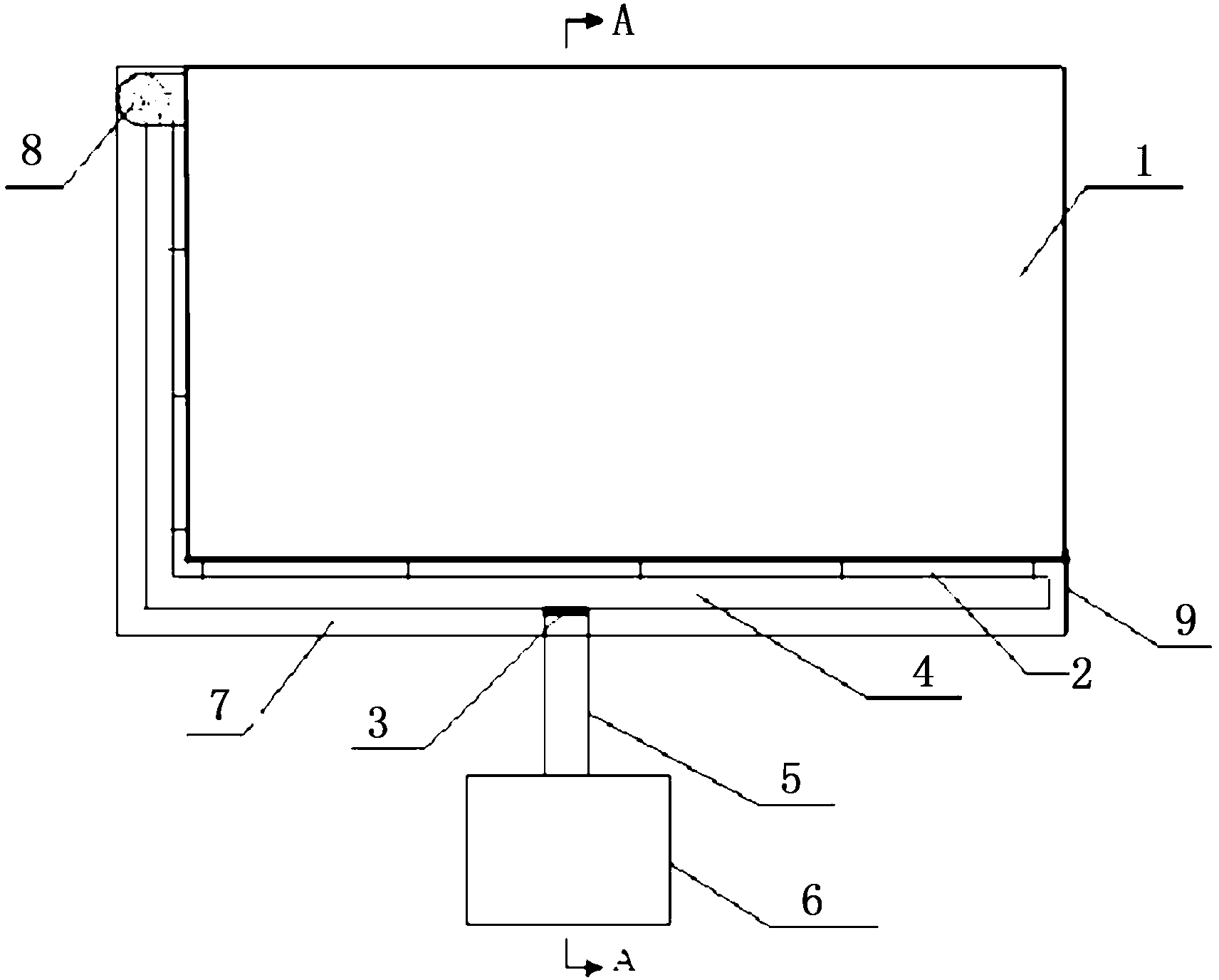

1.侧排放式生活垃圾储存库渗滤液收集系统，包括垃圾库(1)，其特征在于：所述垃圾库(1)的底板放坡，且位于垃圾库(1)的倾斜侧面的底部安装有格栅滤网装置(2)，与格栅滤网装置(2)连接的渗滤液收集沟(4)，以及与该渗滤液收集沟(4)连接的封闭式渗滤液储存池(6)。
2.根据权利要求1所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：所述格栅滤网装置(2)包括结构墙(10)，设于结构墙(10)上的多个结构柱(11)，以及设于相邻的两个结构柱(11)之间的格栅滤网(12)，且每个格栅滤网(12)上安装有支撑柱(13)。
3.根据权利要求2所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：所述渗滤液收集沟(4)通过一倾斜的渗滤液引管(5)与封闭式渗滤液储存池(6)连接，且该渗滤液引管(5)与渗滤液收集沟(4)的连接一侧安装有不锈钢丝滤网(3)。
4.根据权利要求3所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：还包括设于所述渗滤液收集沟(4)的外侧且用于密封该渗滤液收集沟(4)的封闭式明涵(7)。
5.根据权利要求4所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：还包括设于垃圾库(1)一侧的带排气扇的排气管(8)，且该带排气扇的排气管(8)一端与封闭式明涵(7)的顶部连通，另一端与垃圾库(1)连通。
6.根据权利要求4所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：所述封闭式明涵(7)的一侧还设有封闭式明涵门(9)，且该封闭式明涵(7)内部还安装有至少一个防爆灯具。
7.根据权利要求1-6任一项所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：所述垃圾库(1)的底板放坡5%。
8.根据权利要求2所述的侧排放式生活垃圾储存库渗滤液收集系统，其特征在于：所述格栅滤网(12)的间隙为10-20mm，其高度为800mm。
说明书
侧排放式生活垃圾储存库渗滤液收集系统
技术领域
本发明涉及垃圾处理技术领域，更具体的说，特别涉及一种侧排放式生活垃圾储存库渗滤液收集系统。
背景技术
生活垃圾的处理是现代城市化过程以及经济发展所面临的严峻问题，在由于垃圾数量的持续增加，原有的填埋场已经日趋饱和，城市区域的发展难于寻找新的填埋场，垃圾的处理问题显得越来越突出。随着垃圾热值的增加，垃圾分类结合垃圾焚烧发电是实现垃圾无害化、资源化、减量化的有效方式。
目前国内利用生活垃圾发电处理过程中，垃圾的储存库基本采用深坑式平底加地沟收集渗滤液，效果不理想。垃圾储存库渗滤液收集的主要缺点为：渗滤液收集沟在储存库底部，极易被垃圾堵塞，造成渗滤液不能及时排走，要在停止生产的情况下才能进行疏通清理，而且人在库底部作业存在窒息的安全隐患。公开号为CN 102943521 A的中国发明专利公开了一种改进的垃圾贮坑垃圾渗滤液收集系统，包括水平收集系统，该水平收集系统包括垃圾渗滤液收集坑道、设于垃圾贮坑侧壁底部沿水平方向排列的若干个收集格栅，其还包括竖向收集系统，竖向收集系统设于水平收集系统上方的垃圾贮坑侧壁上;但是其也存在水平收集系统、竖向收集系统安装在储存库底部，同样存在排放不顺畅，维护困难，以及在不停止生产的情况下保证作业人员安全工作的问题。故此，需要设计一种新型的生活垃圾储存库渗滤液收集系统。
发明内容
本发明的目的在于针对现有技术中存在渗滤液排放不顺畅和维护困难的技术问题，提供一种侧排放式生活垃圾储存库渗滤液收集系统。
为了解决以上提出的问题，本发明采用的技术方案为：侧排放式生活垃圾储存库渗滤液收集系统，包括垃圾库，所述垃圾库的底板放坡，且位于垃圾库的倾斜侧面的底部安装有格栅滤网装置，与格栅滤网装置连接的渗滤液收集沟，以及与该渗滤液收集沟连接的封闭式渗滤液储存池。
根据本发明的一优选实施例：所述格栅滤网装置包括结构墙，设于结构墙上的多个结构柱，以及设于相邻的两个结构柱之间的格栅滤网，且每个格栅滤网上安装有支撑柱。
根据本发明的一优选实施例：所述渗滤液收集沟通过一倾斜的渗滤液引管与封闭式渗滤液储存池连接，且该渗滤液引管与渗滤液收集沟的连接一侧安装有不锈钢丝滤网。
根据本发明的一优选实施例：还包括设于所述渗滤液收集沟的外侧且用于密封该渗滤液收集沟的封闭式明涵。
根据本发明的一优选实施例：还包括设于垃圾库一侧的带排气扇的排气管，且该带排气扇的排气管一端与封闭式明涵的顶部连通，另一端与垃圾库连通。
根据本发明的一优选实施例：所述封闭式明涵的一侧还设有封闭式明涵门，且该封闭式明涵内部还安装有至少一个防爆灯具。
根据本发明的一优选实施例：所述垃圾库的底板放坡5%。
根据本发明的一优选实施例：所述格栅滤网的间隙为10-20mm，其高度为800mm。
与现有技术相比，本发明的有益效果在于：本发明通过将垃圾库的底板放坡，并在垃圾库的倾斜侧面的底部安装有格栅滤网装置，使垃圾库中的垃圾能充分排除渗滤液，以达到更好的收集渗滤液的目的，进而增加垃圾燃烧热值，提高维护效率和降低维护成本。
