申请日2013.04.16
公开(公告)日2013.08.21
IPC分类号E03F5/02
摘要
本实用新型公开了一种污水井安全防护结构，其特征在于，包括沿水平方向设置在井内靠近井口处的安全防护网，安全防护网靠安装机构安装在井壁上。包括沿周向均匀固定在井壁上的数个挂钩，以及绷紧挂接在挂钩上的一圈固定绳，所述挂钩开口方向向上设置，所述安全防护网周边固定连接在固定绳上。本实用新型具有结构简单，实施成本低廉，能够避免行人掉入井底的优点，提高了污水井的安全性能，另外还具备安装拆卸非常方便快捷，不影响污水井正常使用的优点。
权利要求书
1.一种污水井安全防护结构，其特征在于，包括沿水平方向设置在井内靠近井口处的安全防护网，安全防护网靠安装机构安装在井壁上。
2.如权利要求1所述的污水井安全防护结构，其特征在于，所述安装机构包括沿周向均匀固定在井壁上的数个挂钩，以及绷紧挂接在挂钩上的一圈固定绳，所述挂钩开口方向向上设置，所述安全防护网周边固定连接在固定绳上。
说明书
一种污水井安全防护结构
技术领域
本实用新型涉及一种排水系统污水检查井，尤其是一种污水井安全防护结构。
背景技术
污水检查井，是城市排污系统中，用于连接地面和排污管道，以便于清洁工进入排污管道进行检测或疏通等工作使用的直井。污水检查井井口处会设置井盖，以防止平时行人或动物等掉入井中。随着城市的不断发展，城市规模逐渐扩大。污水检查井遍布大街小巷，但现实情况中，这些污水检查井的井盖常常发生被盗或丢失，这样污水井即变为城市陷阱。一旦行人坠入井中，后果不堪设想。
人的生命是最重要的，任何人、任何单位办任何事情都要确保人民生命安全为前提。最近，全国各地发生了多起行人坠井事故，严重危及人民生命安全。故申请人考虑可以设计一种污水井安全防护结构以提高污水井安全性，避免井盖丢失后行人掉入井内。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是，怎样提供一种结构简单，避免行人掉入井内的污水井安全防护结构，提高污水井安全性。
为了解决上述技术问题，本实用新型中采用了如下的技术方案：
一种污水井安全防护结构，其特征在于，包括沿水平方向设置在井内靠近井口处的安全防护网，安全防护网靠安装机构安装在井壁上。
本方案中，在井内设置了安全防护网，这即使井盖丢失，行人掉入井口后，也会被安全防护网托住，而不会掉入井底，保护了行人安全。

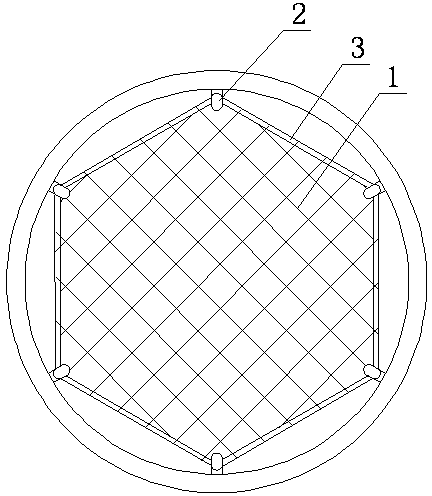

作为优化，所述安装机构包括沿周向均匀固定在井壁上的数个挂钩，以及绷紧挂接在挂钩上的一圈固定绳，所述挂钩开口方向向上设置，所述安全防护网周边固定连接在固定绳上。这样优化后，安全防护网的安装和取放均极为方便，清洁工需要进入井底工作时，可以方便地取下，同时设置了一圈固定绳作为中间件，保证挂钩承力的均匀性，整个装置更稳定可靠。另外挂钩开口向上，可以保证安全防护网承重时，不会滑出挂钩。
综上所述，本实用新型具有结构简单，实施成本低廉，能够避免行人掉入井底的优点，提高了污水井的安全性能，另外还具备安装拆卸非常方便快捷，不影响污水井正常使用的优点。
