申请日2012.06.29
公开(公告)日2013.01.30
IPC分类号B65G65/46; B65D88/64; B65G69/18; B65G69/20
摘要
本实用新型公开一种污泥焚烧飞灰外运装置，该装置包含：加湿机，其底部设有卸料口，其顶部设有进料口，其内腔中设有双轴螺旋输送机;三相异步电动机，其通过转轴连接加湿机内的双轴螺旋输送机;喷淋装置，其设置于加湿机的顶部;飞灰仓，其通过管路连接加湿机的进料口;在飞灰仓与加湿机之间的管路中设有手动插板阀;手动插板阀与加湿机之间的管路中设有变频螺旋输送机。本实用新型采用变频螺旋输送机输送飞灰，利用变频技术控制输灰量，实现灰与水的配比达到最佳状态，提高设备使用效率，使环境免受污染。
权利要求书
1.一种污泥焚烧飞灰外运装置，该装置包含：
加湿机(8)，其底部设有卸料口(9)，其顶部设有进料口(81)，其内腔中设有双轴螺旋输送机(11);
三相异步电动机(12)，其通过转轴连接加湿机(8)内的双轴螺旋输送机(11);
喷淋装置(7)，其设置于加湿机(8)的顶部;
飞灰仓(1)，其通过管路连接加湿机(8)的进料口(81);
在飞灰仓(1)与加湿机(8)之间的管路中设有手动插板阀(3);
其特征在于，所述的手动插板阀(3)与加湿机(8)之间的管路中设有变频螺旋输送机(4)。
2.如权利要求1所述的污泥焚烧飞灰外运装置，其特征在于，所述的变频螺旋输送机(4)通过转轴连接有一个三相异步电动机(13)。
3.如权利要求1所述的污泥焚烧飞灰外运装置，其特征在于，所述的飞灰仓(1)的外侧壁上设有破拱机(10)。
4.如权利要求1所述的污泥焚烧飞灰外运装置，其特征在于，所述的飞灰仓(1)设为漏斗状，其进口直径大于出口直径，飞灰仓(1)通过其进口接收污泥焚烧飞灰。
5.如权利要求1所述的污泥焚烧飞灰外运装置，其特征在于，所述飞灰仓(1)的出口与手动插板阀(3)之间设有落料管(2)，该落料管(2)两端分别连通飞灰仓(1)和手动插板阀(3)。
6.如权利要求1所述的污泥焚烧飞灰外运装置，其特征在于，所述的喷淋装置(7)上设有若干进水阀。
说明书
一种污泥焚烧飞灰外运装置
技术领域
本实用新型涉及一种用于污水处理领域的外运设备，具体涉及一种污泥焚烧飞灰外运装置。
背景技术
目前，污泥经焚烧处理后所产生的粉尘的处理方式是将粉尘通过收集被送至飞灰存储仓内，在飞灰经过加湿处理后装车外运。

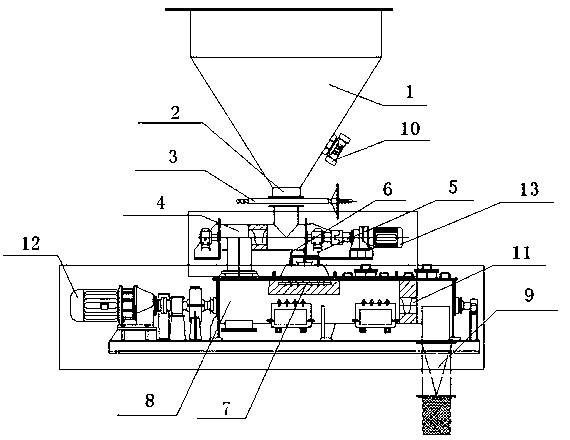

如图1所示，现有技术的飞灰外运装置包含有平稳设置于任意平面上的加湿机8’，在加湿机8’的一端上通过转轴连接有三相异步电动机12’， 在加湿机8’另一端的底部设有卸料口9’。在加湿机8’内腔中设有双轴螺旋输送机11’，该双轴螺旋输送机11’的内部结构如图2所示，图2为双轴螺旋输送机11’侧向的截面图，其中两根螺旋转轴平行设置，该螺旋转轴连接上述的三相异步电动机12’，由三相异步电动机12’驱动转动，双轴螺旋输送机11’用于将灰与水搅拌混合及输送，防止外运途中粉尘飞扬。在加湿机8’的顶部设有进料口，以及设置于进料口一旁的喷淋装置7’， 喷淋装置7’设置于加湿机8’的进料口与卸料口之间的通路中。如图3所示，喷淋装置7’上设有进水阀6’和进水阀5’，喷淋装置7’底部设有用于喷水的水管71’，该水管71’上分布有若干喷水孔，该水管71’设置于加湿机8’的内腔中，当打开进水阀6’和进水阀5’， 喷淋装置7’即将清水从外部输送至其设有喷水孔的水管71’，并通过喷水孔将清水喷洒入加湿机8’，使水形成雾化、均匀分配，对飞灰进行加湿工作。在加湿机8’顶部进料口上通过管路连接有飞灰仓1’，飞灰仓1’设为漏斗状，用于收集污泥经焚烧处理后所产生的粉尘。在飞灰仓1’的外侧壁上设有破拱机10’。在飞灰仓1’与加湿机8’之间的管路上由上至下依次还设有手动插板阀3’和星型卸料阀4’。在手动插板阀3’与飞灰仓1’底部出口之间通过落料管2’连接。星型卸料阀4’上还设有一个三相异步电动机13’。
该现有技术的飞灰外运装置的外运操作流程包含有：
步骤1、启动双轴螺旋输送机11’。
步骤2、启动星型卸料阀。
步骤3、打开手动插板阀3’。
步骤4、打开设有双轴螺旋的加湿机8’喷淋装置7’的进水阀6’和5’。
步骤5、飞灰由飞灰仓1’进入，经过加湿处理后，将灰与水通过装车外运。
其缺点在于，由于星型卸料阀的工作不够稳定，在实际操作中很难做到使飞灰连续均匀进入双轴螺旋输送机，导致灰与水的量比变化频繁，造成双轴螺旋输送机的出口时常发生堵塞或粉尘外泄飞扬现象，周围环境受到严重污染。
实用新型内容
本实用新型提供一种污泥焚烧飞灰外运装置，解决飞灰不能连续均匀与水充分混合而造成的环境污染问题。
为实现上述目的，本实用新型提供一种污泥焚烧飞灰外运装置，该装置包含：
加湿机，其底部设有卸料口，其顶部设有进料口，其内腔中设有双轴螺旋输送机;
三相异步电动机，其通过转轴连接加湿机内的双轴螺旋输送机;
喷淋装置，其设置于加湿机的顶部;
飞灰仓，其通过管路连接加湿机的进料口;
在飞灰仓与加湿机之间的管路中设有手动插板阀;
其特点是，上述的手动插板阀与加湿机之间的管路中设有变频螺旋输送机。
上述的变频螺旋输送机通过转轴连接有一个三相异步电动机。
上述的飞灰仓的外侧壁上设有破拱机。
上述的飞灰仓设为漏斗状，其进口直径大于出口直径，飞灰仓通过其进口接收污泥焚烧飞灰。
上述飞灰仓的出口与手动插板阀之间设有落料管，该落料管两端分别连通飞灰仓和手动插板阀。
上述的喷淋装置上设有若干进水阀。
飞灰被集到飞灰仓内，打开手动插板阀，飞灰由落料管进入变频螺旋输送机4，变频螺旋输送机输将飞灰输入设有双轴螺旋输送机的加湿机，打开喷淋装置的若干进水阀，外接的清水经过喷淋装置形成雾化状态后洒入加湿机内，水与飞灰在加湿机内进行搅拌混合，最终由卸料口9输出混合后的飞灰至外接的装载车;
当加湿机出料的飞灰与水混合物的湿度发生变化时，可通过变频螺旋输送机调整输入加湿机的输灰量，若加湿机出料的湿度过大，则通过变频螺旋输送机加大输入加湿机8的输灰量;若加湿机8出料的湿度过小，则通过变频螺旋输送机减小输入加湿机的输灰量，达到飞灰与水的最佳配比。
本实用新型一种污泥焚烧飞灰外运装置和现有技术的飞灰外运装置相比，其优点在于，本实用新型采用变频螺旋输送机替代现有技术采用的星型卸料阀卸灰装置，利用变频技术控制螺旋输送机的输灰量，实现灰与水的配比达到最佳状态，提高设备使用效率，使环境免受污染;本实用新型的污泥焚烧飞灰外运装置运行稳定，达到了预期效果，消除了现有技术中难以解决的问题，环境也得到了很大的改观。
