申请日2012.05.29
公开(公告)日2013.01.02
IPC分类号C02F1/24; C02F9/02
摘要
一种气浮过滤一体化水处理设备，包括溶气泵、溶气罐、可调节溶气释放系统、剪切喷水系统、气浮池、滚轴刮渣系统、过滤池、反洗鼓风机、反洗泵，所述溶气泵出水口分两路，一路经过溶气罐与气浮池内可调节溶气释放系统连接，另一路与气浮池内剪切喷水系统连接，气浮池上设有滚轴刮渣系统，气浮池旁设有过滤池，过滤池与反洗鼓风机和反洗泵连接。本实用新型将气浮池和过滤池横向组合，使得气浮滤池组合工艺实现设备一体化，在气浮池和过滤池之间设置连通管道使得气浮池内液位恒定，省略了气浮池液位自控与出水口调节阀，简化了自控系统，使系统运行更加稳定、可靠。
权利要求书

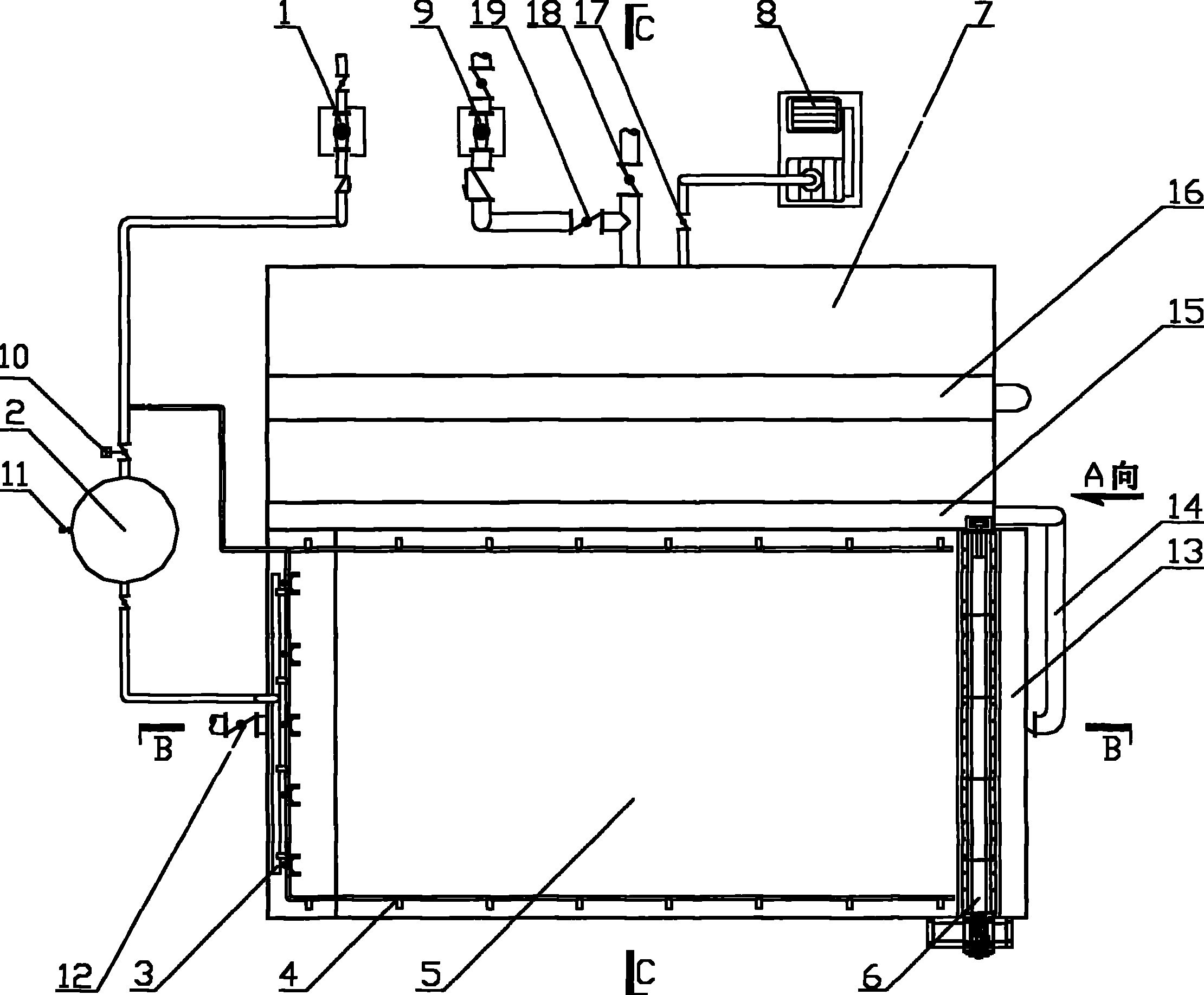

1.一种气浮过滤一体化水处理设备，包括溶气泵(1)、溶气罐(2)、可调节 溶气释放系统(3)、剪切喷水系统(4)、气浮池(5)、滚轴刮渣系统(6)、过滤池 (7)、反洗鼓风机(8)、反洗泵(9)，其特征是：所述溶气泵出水口分两路，一路 经过溶气罐(2)与气浮池(5)内可调节溶气释放系统(3)连接，另一路与气浮池(5) 内剪切喷水系统(4)连接，气浮池(5)上设有滚轴刮渣系统(6)，气浮池(5)旁设 有过滤池(7)，过滤池(7)与反洗鼓风机(8)和反洗泵(9)连接。
2.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述气 浮池和过滤池(7)横向组合。
3.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述气 浮池和过滤池(7)之间设有连通管道(14)。
4.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述溶 气罐(2)进水口处设有气动调节阀(10)。
5.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述可 调节溶气释放系统设置于气浮池(5)气浮进水阀(12)侧的内壁处。
6.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述剪 切喷水系统设置于气浮池(5)气浮进水阀(12)侧的内壁及其两侧的内壁处。
7.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述气 浮池设有可调节溶气释放系统(3)、剪切喷水系统(4)、滚轴刮渣系统(6)、气浮 进水阀(12)、连通管道阀门(14)和出渣阀(20)。
8.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述滚 轴刮渣系统设置于气浮池(5)出渣阀(20)侧的内壁上。
9.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述过 滤池(7)设有连通管道(14)、配水槽(15)、出水阀(18)、反冲洗收水槽(16)、反 冲洗出水阀(21)、滤料层(24)、滤板及滤头(22)、收水与反冲洗布水区(25)、 反冲洗布气管(23)、反冲洗进气阀(17)、反冲洗进水阀(19)。
10.根据权利要求1所述的气浮过滤一体化水处理设备，其特征是：所述 反冲洗泵(9)出水口通过反冲洗进水阀(19)与过滤池(7)的反冲洗布水区(25)连 接。
说明书
气浮过滤一体化水处理设备
技术领域
本实用新型涉及一种水处理设备，尤其是一种厂房高度要求低、操控系统 简单的气浮过滤一体化水处理设备。
背景技术
在水处理行业中，气浮和过滤是传统的水处理工艺。气浮一般用于分离水 中的油质或轻质悬浮物，气浮设备工作原理是预先在高压下将空气溶入回流水 中，形成过饱和的高压气水混合物，再将此气水混合物通过释放器减压释放到 水中，产生大量微小气泡，这些微小气泡黏附水中的油质或轻质悬浮物，将其 携带浮到水面，利用刮渣机将浮渣刮出气浮设备，从而将油质或轻质悬浮物从 污水中分离除去。过滤一般用于除去水中的悬浮杂质，过滤设备的工作原理是 利用填料(如石英砂、无烟煤、陶粒、纤维球等)间堆积形成的微小间隙截留水 中粒径在10um以上的悬浮颗粒物，使水质得以净化。
将气浮与过滤组合使用能获得良好而稳定的出水质量。近几年出现的气浮 滤池工艺是将气浮池纵向叠合在过滤池之上，进水先经气浮除悬浮物，再经过 滤除去固体颗粒物，出水悬浮物含量少、浊度低、水质好，气浮滤池工艺正在 水处理行业中逐步推广应用。
但是，气浮滤池工艺也存在以下缺陷：
1)、气浮滤池工艺由于是气浮池和过滤池的纵向叠合，高度达到6m左右， 一般的厂房难以容纳，使得气浮滤池工艺难以设备化;
2)、上层气浮池由于刮渣的需要，必须维持液位相对恒定。需要在池内设 置液位控制器，并在下层过滤池出水口设置调节阀，用可编程逻辑控制器根据 液位信号控制调节阀的开启度，维持液位相对恒定，控制系统较复杂。
实用新型内容
为了克服现有气浮滤池工艺中气浮池、过滤池纵向叠合难以设备化以及气 浮池液位维持控制系统较复杂的不足，本实用新型提供一种新型气浮过滤一体 化水处理设备，该设备不仅对厂房高度要求低，便于实现气浮滤池组合工艺的 设备一体化，而且简化了自控系统，系统运行更加稳定可靠。
本实用新型所要解决的技术问题是通过以下技术方案来实现的：
一种气浮过滤一体化水处理设备，包括溶气泵、溶气罐、可调节溶气释放 系统、剪切喷水系统、气浮池、滚轴刮渣系统、过滤池、反洗鼓风机、反洗泵， 所述溶气泵出水口分两路，一路经过溶气罐与气浮池内可调节溶气释放系统连 接，另一路与气浮池内剪切喷水系统连接，气浮池上设有滚轴刮渣系统，气浮 池旁设有过滤池，过滤池与反洗鼓风机和反洗泵连接。
所述气浮池和过滤池之间设有连通管道。
所述溶气罐进水口处设有气动调节阀，溶气罐内设置回流水喷头与气动液 位控制器，回流水喷头将从溶气泵来的回流水雾化后喷入溶气罐内，气动液位 控制器与气动调节阀连锁，根据溶气罐内液位控制气动调节阀的开启度来控制 液位平衡。
所述可调节溶气释放系统包括释放管、截止阀、调节杆、调节手轮等常规 结构。采用独特结构的释放管与截止阀组合，将从溶气罐来的气水混合物释放 到气浮池释放区的水中形成大量微小气泡。通过调节手轮与调节杆来调节截止 阀的开启度，调整气水混合物的释放效果。
所述剪切喷水系统包括喷水管与喷头等常规结构。从溶气泵来的部分带压 回流水通过剪切喷水系统向气浮池内壁喷洒，消除浮渣与池壁间的附着力，并 推动水体表面浮渣向出水端移动，有利于滚轴刮渣系统将浮渣彻底刮除。
所述气浮池分为溶气释放区、气浮区、刮渣区。溶气释放区内置溶气释放 系统，气浮区内置剪切喷水系统，刮渣区与浮渣收集槽上置滚轴刮渣系统。并 设置进水阀、出水管道阀门、出渣阀。
所述滚轴刮渣系统包括滚轴刮渣机与弧形导流板等常规结构，滚轴刮渣机 由电机、减速机、传动链条、中心传动轴、刮板支架、刮板衬板和橡胶刮板等 常规结构组成。
所述过滤池设有连通管道、配水槽、出水阀、反冲洗收水槽、反冲洗出水 阀、滤料层、滤板及滤头、收水与反冲洗布水区、反冲洗布气管、反冲洗进气 阀、反冲洗进水阀。
所述反洗鼓风机通过反冲洗进气阀与反冲洗布气管连接。
所述反冲洗泵进水口与回流水储存池连接，出水口通过反冲洗进水阀与过 滤池的反冲洗布水区连接。
本实用新型的有益效果是：
1、本实用新型气浮过滤一体化水处理设备的出水质量优良，悬浮物含量小 于10mg/L、浊度小于1NTU;
2、将气浮池和过滤池横向组合，高度在3.5m左右，一般的厂房都能容纳， 使得气浮滤池组合工艺能实现设备一体化。主体结构可采用不锈钢、碳钢或工 程塑料材质加工制作;
3、气浮池和过滤池之间设有连通管道使得气浮池内液位恒定，省略了气浮 池液位自控与出水口调节阀，简化了自控系统，系统运行更加稳定可靠;
4、溶气罐内设置了独特结构的喷嘴，用喷嘴将高压回流水雾化后与压缩空 气混合，溶气效果好，同时杜绝堵塞问题。溶气罐内设置了气动液位控制器直 接控制气动调节阀来维持溶气罐内液位平衡，简化了自控系统，系统运行更加 精确和稳定可靠;
5、可调节溶气释放系统采用独特结构的释放管与截止阀组合，通过调节手 轮与调节杆来调节截止阀的开启度，调整气水混合物的释放效果;
6、剪切喷水系统利用部分带压回流水喷洒气浮池内壁，消除浮渣与池壁间 的黏附作用，使得刮渣彻底，气浮设备水面周边不残存浮渣，不存在自动消泡 散渣现象;
7、滚轴刮渣系统采用固定轴旋转刮渣方式，不存在往复式活动刮板和长距 离链条传送部件，设备运行稳定性明显提高、维护工作量降低。出水端设计弧 形导流板与滚轴刮渣机将浮渣刮除，减轻刮板入水过程中对浮渣的冲击，减少 消泡散渣现象，刮渣更彻底，出水水质提升。
