申请日2012.06.26
公开(公告)日2014.01.15
IPC分类号B01D29/82; B01D29/27
摘要

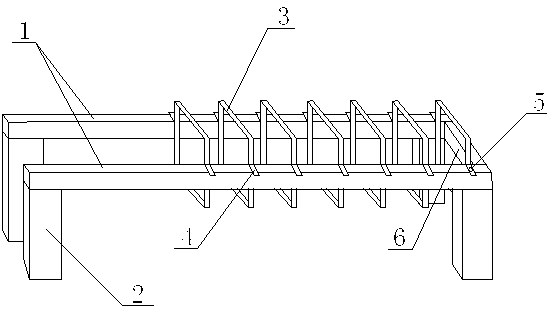

本发明公开了用于分离水和污泥的支撑结构，包括两根相互平行的横杆(1)以及支撑两根横杆(1)的四根立柱(2)，两根横杆(1)的其中一端通过横板(6)固定连接，两根横杆(1)之间设有若干个支架(3)，每个支架(3)上设有两个挂片(4)，每个支架(3)通过挂片(4)卡在两根横杆(1)之间。本发明采用上述结构，能使水和污泥的分离更彻底，同时，操作也简单方便。
权利要求书
1.用于分离水和污泥的支撑结构，其特征在于：包括两根相互平行的横杆(1)以及支撑两根横杆(1)的四根立柱(2)，所述两根横杆(1)的其中一端通过横板(6)固定连接，两根横杆(1)之间设有若干个支架(3)，所述每个支架(3)上设有两个挂片(4)，每个支架(3)通过挂片(4)卡在两根横杆(1)之间。
2.根据权利要求1所述的用于分离水和污泥的支撑结构，其特征在于：所述支架(3)的形状为方形，支架(3)所在的平面与横杆(1)垂直。
3.根据权利要求2所述的用于分离水和污泥的支撑结构，其特征在于：所述挂片(4)固定在支架(3)的其中一组平行的边框上，且挂片(4)位于该边框的中点处。
4.根据权利要求1所述的用于分离水和污泥的支撑结构，其特征在于：所述最靠近横板(6)的支架(3)上的挂片(4)通过螺栓(5)固定在横杆(1)上。
5.根据权利要求1所述的用于分离水和污泥的支撑结构，其特征在于：所述挂片(4)的长度大于横杆(1)的宽度。
6.根据权利要求1所述的用于分离水和污泥的支撑结构，其特征在于：所述立柱(2)分别固定在两根横杆(1)的两端。
说明书
用于分离水和污泥的支撑结构
技术领域
本发明涉及废水处理领域，具体是用于分离水和污泥的支撑结构。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理过程中，有一道环节是要将废水中的污泥去除掉，以得到较为澄清的水，由于水和污泥的分子大小不同，一般采用过滤的方式除去污泥，而一般的自然过滤由于压力较低，只有一部分水能顺利地从滤膜通过，过滤效果往往不佳，水和污泥不能有效地分离开。
发明内容
本发明提供了用于分离水和污泥的支撑结构，解决了以往水和污泥的分离过程中，由于水和污泥所受压力较低，只有一部分水能通过滤膜，导致过滤效果不佳的问题。
本发明为解决技术问题主要通过以下技术方案实现：用于分离水和污泥的支撑结构，包括两根相互平行的横杆以及支撑两根横杆的四根立柱，所述两根横杆的其中一端通过横板固定连接，两根横杆之间设有若干个支架，所述每个支架上设有两个挂片，每个支架通过挂片卡在两根横杆之间。
支架在横杆上形成一个长度可调的支撑带，支架用于支撑滤袋，支架紧靠一起可以起到压缩滤袋的作用，从而增大水压，使水和污泥更好地分离。
所述支架的形状为方形，支架所在的平面与横杆垂直。在两根横杆的距离一定的情况下，方形的支架可以支撑容量相对较大的滤袋。
所述挂片固定在支架的其中一组平行的边框上，且挂片位于该边框的中点处。
所述最靠近横板的支架上的挂片通过螺栓固定在横杆上。如果整个支架形成的支撑带的一端固定，通过另一端进行长度调节，那么操作起来就好很方便。
所述挂片的长度大于横杆的宽度。
所述立柱分别固定在两根横杆的两端。
本发明与现有技术相比具有以下优点和有益效果：
(1)本发明采用若干个支架作为水和污泥分离的主要支撑点，支架通过挂片卡在横杆上，使得支架构成一个可伸缩的支撑带，将滤袋固定在支架内，当支架完全展开时，向滤袋内注入废水，然后压缩支架，使支架相互靠拢，通过压缩滤袋使水和污泥分离开，这样使得整个分离很彻底。
(2)本发明操作简单方便，易于实现，实用性较强，整个操作不会产生二次污染物，同时噪音小。
