申请日2012.07.17
公开(公告)日2012.11.21
IPC分类号C02F3/30
摘要
本发明提供一种用于生活污水处理的膜生物反应装置，其包括缺氧池、MBR反应池、曝气装置和抽水装置;缺氧池上设有污水入口，缺氧池与MBR反应池之间设有通水孔;MBR反应池中设有膜生物反应器;曝气装置的出气口位于MBR反应池中;抽水装置由抽水管和抽水泵组成，抽水管一端连接抽水泵，另一端连接膜生物反应器;MBR反应池中还设置有推流器。由于推流器的设置，本发明的装置体积可相应减小以适应低成本的需求，推流器的运行可促进水相气相泥相的三相混合，在减少装置的动力消耗的同时，使得污水能够充分接触到膜生物反应器，以保证清除率。本发明的装置可节约占地面积，降低装置成本，能够满足农村生活污水处理的需求。
权利要求书
1. 一种用于生活污水处理的膜生物反应装置，其特征是，包括缺氧池、MBR反应池、曝气装置和抽水装置;缺氧池上设有污水入口，缺氧池与MBR反应池之间设有通水孔;MBR反应池中设有膜生物反应器;曝气装置的出气口位于MBR反应池中;抽水装置由抽水管和抽水泵组成，抽水管一端连接抽水泵，另一端连接膜生物反应器;
还包括推流器，推流器设置于MBR反应池中。
2. 根据权利要求1所述的用于生活污水处理的膜生物反应装置，其特征是，推流器位于MBR反应池内的下部，膜生物反应器位于MBR反应池内的上部。
3. 根据权利要求1或2所述的用于生活污水处理的膜生物反应装置，其特征是， MBR反应池的高度为1.5m，膜生物反应器的下端与MBR反应池的底壁之间的距离为0.3m。
说明书
一种用于生活污水处理的膜生物反应装置
技术领域
本发明涉及污水处理技术领域，特别是一种成本较低、适用于农村的用于生活污水处理的膜生物反应装置。
背景技术
膜生物反应器(Membrane Bioreactor，简称MBR)是当今世界公认的先进的污水处理和污水资源化技术，它是将膜分离技术中的超滤、微滤或纳滤膜组件与污水生物处理中的生物反应器相互结合而形成的新型处理系统，其中生物反应器可利用物理介质或者化学键作用，在生物条件下实现脱磷、脱氧等效果。由于膜的高效分离作用使MBR具有传统生物处理工艺所不具备的许多突出优点，如出水水质优良稳定，可直接回用等。
为了保证膜生物反应器在污水处理的过程中，能够最大限度的清除氮磷等物质，现有技术中通常将MBR反应池设置的非常大而深，以使得膜生物反应器与污水之间有充足的时间和空间进行接触反应，而相应的氧化有机物过程中的化学耗氧量指数也就非常大，曝气机的动力消耗非常多。但当用于农村生活污水处理时，大而深的反应池势必使得装置的造价较高，且占地面积比较大，很难为农村所接受。但是将反应池相应变小后，又无法达到原来的清除效率。
发明内容
针对现有技术的缺陷，本发明提供一种适用于农村的用于生活污水处理的膜生物反应装置，其在保证清除率的基础上，可减小反应池的体积以及深度，使得装置的占地面积和成本皆相应降低，易被农村及其他小型污水处理需求所接受。

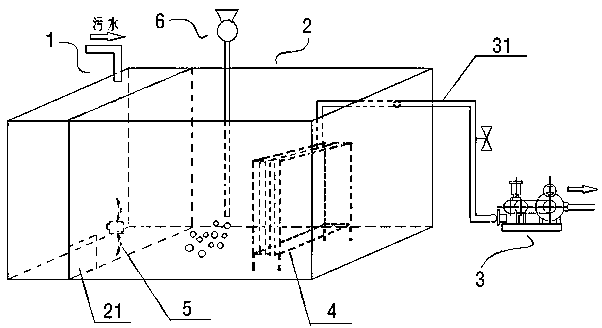

为实现上述目的，本发明采取的技术方案为：一种用于生活污水处理的膜生物反应装置，包括缺氧池、MBR反应池、曝气装置和抽水装置;缺氧池上设有污水入口，缺氧池与MBR反应池之间设有通水孔;MBR反应池中设有膜生物反应器;曝气装置的出气口位于MBR反应池中;抽水装置由抽水管和抽水泵组成，抽水管一端连接抽水泵，另一端连接膜生物反应器;
还包括推流器，推流器设置于MBR反应池中。
为了使得污水能够充分与膜生物反应器相接触反应，本发明将推流器设置于MBR反应池内的下部，膜生物反应器位于MBR反应池内的上部。
优选的，MBR反应池的高度为1.5m，膜生物反应器的下端与MBR反应池的底壁之间的距离为0.3m。这种设置可使得污水水体对流加快的情况下，装置中有更多容置未处理污水的空间，以保证污水中的残留物质都能够充分接触到生物膜反应器。
本发明在应用时，待处理的生活污水可从缺氧池的污水入口进入，经过缺氧池的隔绝氧气处理后从通水孔进入MBR反应池，在曝气装置的曝气作用与推流器作用下，污水可充分与膜生物反应器接触反应，从而较彻底的清除污水中的残留磷等物质。
本发明的有益效果为：在运行时，推流器的运行可促进水相气相泥相的三相混合，在减少装置的动力消耗的同时，使得污水能够充分接触到膜生物反应器，以保证清除率。同时由于推流器的设置，本发明可在保证污水清除率的基础上将装置的体积变小，节约了占地面积，同时降低了成本，可满足农村生活污水处理的需求。此外，本发明中的推流器非常容易根据需要实现自动控制。
