申请日2012.07.17
公开(公告)日2013.03.20
IPC分类号C02F9/04; C02F1/52; C02F1/40
摘要
本实用新型涉及污水处理装置技术领域，尤其涉及一种自适应油田污水处理装置。本实用新型的目的是提供一种结构简单、工艺流程短、使用费用低、处理精度高的一种自适应油田污水处理装置。本实用新型解决上述技术问题的技术方案如下：一种自适应油田污水处理装置，包括第一提升泵、第二提升泵、第三提升泵、定向旋流净化器、平流分离器、膜过滤器，第一提升泵连接定向旋流净化器，所述的定向旋流净化器连接第二提升泵，第二提升泵连接平流分离器，所述的平流分离器连接第三提升泵，第三提升泵连接膜过滤器，所述的膜过滤器连接去注水罐。本实用新型的有益效果是：采用三级流程，节约中间水罐，结构简单，工艺流程短，使用费用低，耐冲击性强。
权利要求书

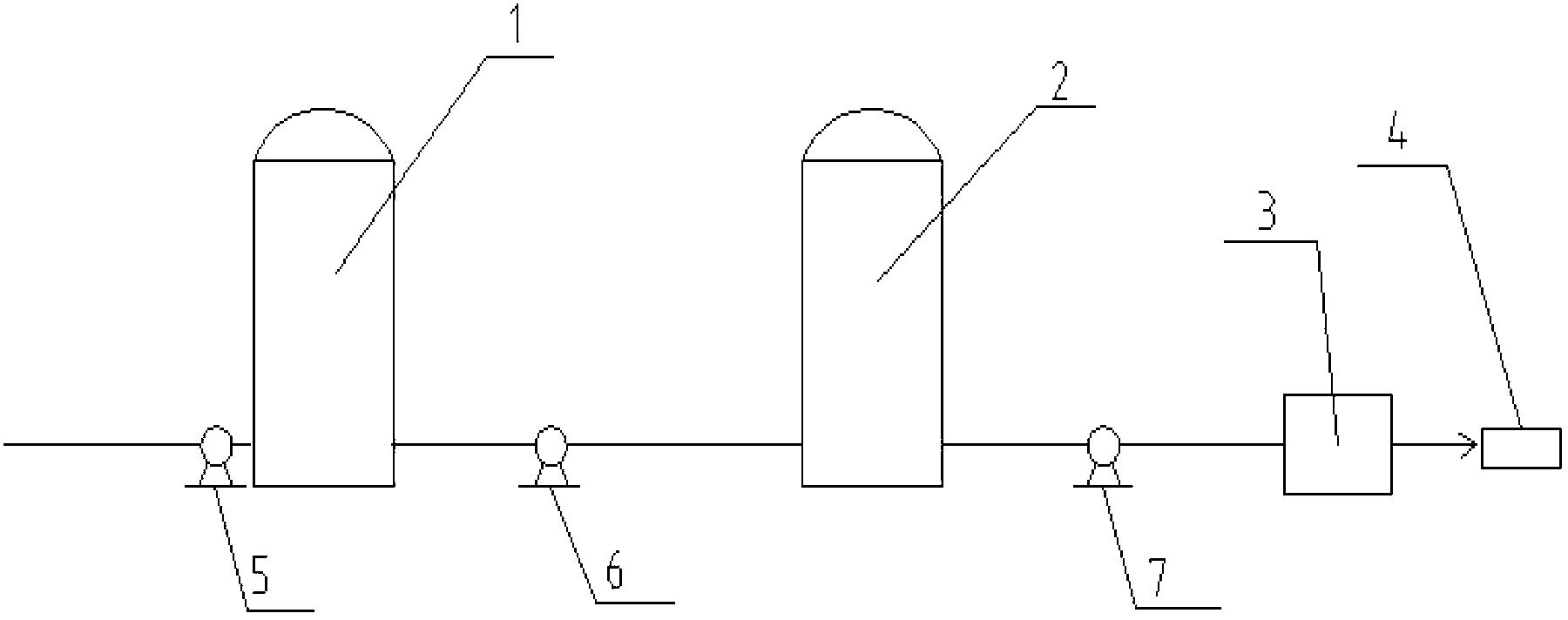

1.一种自适应油田污水处理装置，其特征是：包括第一提升泵、 第二提升泵、第三提升泵、定向旋流净化器、平流分离器、膜过滤器， 所述第一提升泵连接定向旋流净化器，所述的定向旋流净化器连接第 二提升泵，所述第二提升泵连接平流分离器，所述的平流分离器连接 第三提升泵，所述的第三提升泵连接膜过滤器，所述的膜过滤器连接 去注水罐。
2.根据权利要求1所述的一种自适应油田污水处理装置，其特征 是：所述的膜过滤器是烧结不锈钢金属膜过滤器。
3.根据权利要求1或2所述的一种自适应油田污水处理装置，其 特征是：所述的烧结不锈钢金属膜过滤器内有烧结不锈钢金属膜。
说明书
一种自适应油田污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种自适应油田污水 处理装置。
背景技术
目前，油田开采多采用注水开采，其水来源与地表水和地下水，采出油 中含水率高，需经脱水站脱水。脱出水表现为水量大，重金属元素多，含油 量、矿化度、COD(化学需氧量，是指在一定严格的条件下，水中的还原性 物质在外加的强氧化剂的作用下，被氧化分解时所消耗氧化剂的数量，以氧 的mg/L表示)、SS(suspend solid，固体悬浮物)含量高，直接外排不仅 污染环境，重金属元素对地下水源会造成严重损害;并且也是一种浪费，采 取一种妥善的处理方法，使处理后的水大道注水要求，用于油田回注，实现 水的可持续利用，节约水资源。
现有技术的处理方法主要是依靠重力分离、介质过滤来完成污水处理， 其缺点就是设备结构复杂，工艺流程长，使用费用高，处理精度低。
实用新型内容
本实用新型的目的是提供一种结构简单、工艺流程短、使用费用低、处 理精度高的一种自适应油田污水处理装置。
本实用新型解决上述技术问题的技术方案如下：一种自适应油田污水处 理装置，包括第一提升泵、第二提升泵、第三提升泵、定向旋流净化器、分 流分离器、膜过滤器，所述的第一提升泵连接定向旋流净化器，所述的定向 旋流净化器连接第二提升泵，所述的第二提升泵连接平流分离器，所述的平 流分离器连接第三提升泵，所述的第三提升泵连接膜过滤器，所述的膜过滤 器连接去注水罐。
本实用新型的有益效果是：本实用新型采用三级流程，节约中间水罐， 结构简单，工艺流程短，使用费用低。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述的膜过滤器是烧结不锈钢金属膜过滤器。 采用上述进一步方案的有益效果是：高强度不锈钢多层烧结，耐高温、耐强 酸、耐强碱，通过特殊工艺设计的金属膜压力过滤器，过滤精度高,根除了 系统反洗后2～4小时出水不合格的问题。
进一步，所述的烧结不锈钢金属膜过滤器内有四片烧结不锈钢金属膜。
采用上述进一步方案的有益效果是：采用多重金属膜，过滤更加有效。
进一步，所述的烧结不锈钢金属膜过滤器的外壳为碳钢。
