申请日2012.07.17
公开(公告)日2013.01.02
IPC分类号E03C1/12; E03C1/122; C02F1/32; C02F9/08; E03D1/00
摘要
一种废水自动利用装置，当洗衣机等放在地上时，洗衣机等排水口装有水泵，水泵通过管子与上层储水箱连接，上层储水箱与下层储水箱之间设有含过滤装置的流水通道。当洗衣机等放在台面上时，洗衣机等排水口与矮台上的中层储水箱连接，中层储水箱与地面上的底层储水箱之间设有含过滤装置的流水通道;底层储水箱的抽水管与水泵连接，水泵通过管子与高层储水箱连接。上层储水箱和底层储水箱上方均设有臭氧发生器等。洗衣机等排出的废水抽入上层储水箱或流入中层储水箱后再进入底层储水箱，经臭氧等降解或经过滤装置过滤后流入下层储水箱或抽入高层储水箱储存以供冲洗马桶或浇灌绿化等使用，既利用废水又避免了该废水对环境的二次污染。
权利要求书
1.一种废水自动利用装置，当洗衣机或洗菜机放在地面上时，其特征在于：洗衣机或洗菜机排水口安装有水泵，该水泵与上层储水箱之间通过管子连接，该上层储水箱上方设有紫外光灯和臭氧发生器，在上层储水箱内底部设有臭氧输气头，该输气头通过气管与臭氧发生器连接;所述上层储水箱下方设有控制器，该控制器设有电源线和开关，该控制器通过导线与洗衣机或洗菜机上的控制器连接;所述上层储水箱底部设有排污阀，所述上层储水箱下部设有水龙头;所述上层储水箱与下层储水箱之间设有流水通道，该流水通道设有过滤装置;所述下层储水箱底部设有出水管，该出水管上设有水龙头，所述出水管与自动转换阀门连接，该自动转换阀门另外两个口分别与自来水管和马桶水箱进水管连接;所述下层储水箱设有溢流管，该溢流管通过管子与下水道管连接;所述水泵、紫外光灯、臭氧发生器通过导线与上层储水箱下方的控制器连接;所述水泵开关与洗衣机或洗菜机上的排水电磁阀开关实行联动;
当洗衣机或洗菜机放在台面上时，其特征在于：洗衣机或洗菜机排水口通过管子与设置在矮台上的中层储水箱连接，所述中层储水箱底部设有排污阀，所述中层储水箱下部设有水龙头，所述中层储水箱与设置在地面上的底层储水箱之间设有流水通道，该流水通道设置在中层储水箱底部上方与底层储水箱口部下方之间，该流水通道设有过滤装置;所述底层储水箱上方设有紫外光灯和臭氧发生器，在底层储水箱内底部设有臭氧输气头，该输气头通过气管与臭氧发生器连接;所述底层储水箱上方设有控制器，该控制器设有电源线和开关，该控制器通过导线与洗衣机或洗菜机上的控制器连接;所述底层储水箱设有抽水管，该抽水管的进水口处在底层储水箱内底部上方，该抽水管的出水口与水泵连接，所述底层储水箱内口部下方和底部上方分别设有水位感应器，该底层储水箱下部设有水龙头;所述水泵与高层储水箱之间通过管子连接，该高层储水箱底部设有出水管，该出水管上设有水龙头，所述出水管与自动转换阀门连接，该自动转换阀门另外两个口分别与自来水管和马桶水箱进水管连接;所述高层储水箱设有溢流管，该溢流管通过管子与下水道管连接;所述紫外光灯、臭氧发生器、水泵、水位感应器通过导线与底层储水箱上方的控制器连接。
说明书
废水自动利用装置
技术领域 本实用新型涉及一种装置，具体是涉及一种废水自动利用装置。
背景技木 我国是一个淡水资源十分缺乏的国家，所以，将各种废水利用起来既有现实意义又有深远的战略意义。现在各家庭、各单位企业(如宾馆、医院等)的洗衣机、洗菜机等设备用后的水大都直接经下水道排掉，不但浪费很多水，而且将这些废水中的一些有害物质(如蔬菜等食品上的一些残留农药、洗衣粉、洗衣液中的一些化学物质等)排入河道等，从而造成水源、土壤等不同程度地受到二次或多次污染。
发明内容 本实用新型的目的是为解决上述问题而提供一种废水自动利用装置。

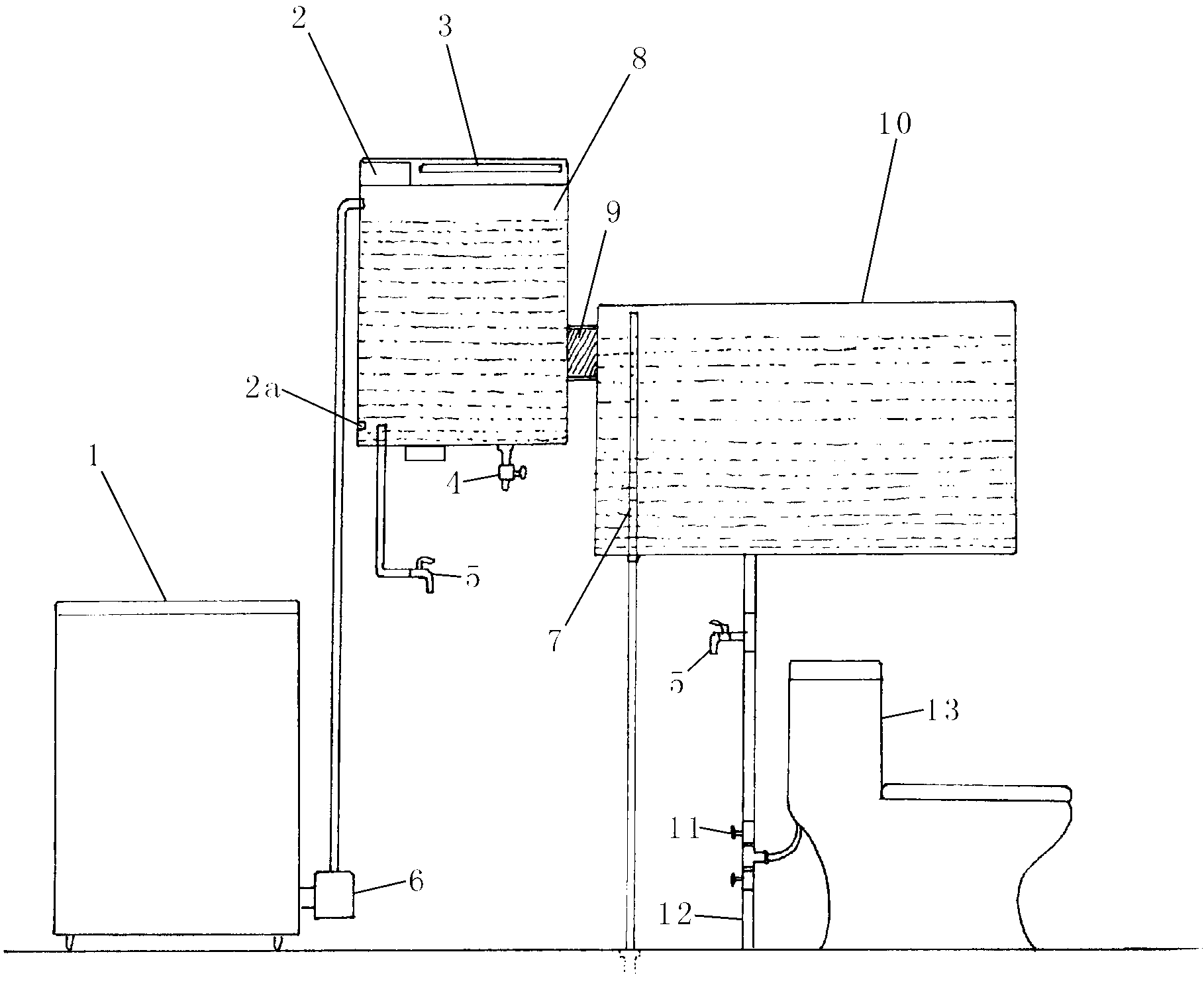

当洗衣机或洗菜机等放在地面上时，本实用新型采用的是第一种技术方案：洗衣机或洗菜机排水口安装有水泵，该水泵与上层储水箱之间通过管子连接，该上层储水箱上方设有紫外光灯和臭氧发生器，在上层储水箱内底部设有臭氧输气头，该输气头通过气管与臭氧发生器连接;所述上层储水箱下方设有控制器，该控制器设有电源线和开关，该控制器通过导线与洗衣机或洗菜机上的控制器连接;所述上层储水箱底部设有排污阀，所述上层储水箱下部设有水龙头;所述上层储水箱与下层储水箱之间设有流水通道，该流水通道设有过滤装置;所述下层储水箱底部设有出水管，该出水管上设有水龙头，所述出水管与自动转换阀门连接，该自动转换阀门另外两个口分别与自来水管和马桶水箱进水管连接;所述下层储水箱设有溢流管，该溢流管通过管子与下水道管连接;所述水泵、紫外光灯、臭氧发生器通过导线与上层储水箱下方的控制器连接;所述水泵开关与洗衣机或洗菜机上的排水电磁阀开关实行联动;
当洗衣机或洗菜机放在台面上时，本实用新型采用的是第二种技术方案：洗衣机或洗菜机排水口通过管子与设置在矮台上的中层储水箱连接，所述中层储水箱底部设有排污阀，所述中层储水箱下部设有水龙头，所述中层储水箱与设置在地面上的底层储水箱之间设有流水通道，该流水通道设置在中层储水箱底部上方与底层储水箱口部下方之间，该流水通道设有过滤装置;所述底层储水箱上方设有紫外光灯和臭氧发生器，在底层储水箱内底部设有臭氧输气头，该输气头通过气管与臭氧发生器连接;所述底层储水箱上方设有控制器，该控制器设有电源线和开关，该控制器通过导线与洗衣机或洗菜机上的控制器连接;所述底层储水箱设有抽水管，该抽水管的进水口处在底层储水箱内底部上方，该抽水管的出水口与水泵连接，所述底层储水箱内口部下方和底部上方分别设有水位感应器，该底层储水箱下部设有水龙头; 所述水泵与高层储水箱之间通过管子连接，该高层储水箱底部设有出水管， 该出水管上设有水龙头，所述出水管与自动转换阀门连接，该自动转换阀门另外两个口分别与自来水管和马桶水箱进水管连接;所述高层储水箱设有溢流管，该溢流管通过管子与下水道管连接;所述紫外光灯、臭氧发生器、水泵、水位感应器通过导线与底层储水箱上方的控制器连接。
本实用新型的有益效果：洗衣机(洗菜机)等设备用后的废水可自动进入或被抽入储水箱储存供再次利用，同时能对储水箱中的废水视情进行降解过滤，使降解过滤后的废水不会对其它水源、土壤等环境造成二次污染，不但利用了大量废水，而且进一步提高了该废水利用的综合效益。
