申请日2012.07.17
公开(公告)日2013.01.09
IPC分类号C02F3/28
摘要
本实用新型涉及一种污水厌氧水解酸化池，包括酸化池壳体1、悬浮污泥床2、污水提升泵3、配水管系4、出水管5和排泥管6，悬浮污泥床2将酸化池壳体1内部分隔成上部的清水区和下部的污水区，污水由污水提升泵3经配水管系4泵入污水区，污水区中的污水经悬浮污泥床2过滤后进入清水区，清水区中的过滤水经出水管5排出酸化池壳体1，污水区内沉积的固体颗粒通过排泥管6排出酸化池壳体1。本实用新型具有布水均匀，水流动力充沛和污水处理效果更佳的特点。
权利要求书
1.一种污水厌氧水解酸化池，包括酸化池壳体(1)、悬浮污泥床(2)、 污水提升泵(3)、配水管系(4)、出水管(5)和排泥管(6)，悬浮污泥床 (2)将酸化池壳体(1)内部分隔成上部的清水区和下部的污水区，污水 提升泵(3)与设置在所述污水区内的配水管系(4)进水端连通，设置在 酸化池壳体(1)外侧壁上的出水管(5)与所述清水区连通，设置在酸化 池壳体(1)底部外侧壁上的排泥管(6)与所述污水区连通，污水由污水 提升泵(3)经配水管系(4)泵入所述污水区，所述污水区中的污水经悬 浮污泥床(2)过滤后进入所述清水区，所述清水区中的过滤水经出水 管(5)排出酸化池壳体(1)，所述污水区内沉积的固体颗粒通过排泥管 (6)排出酸化池壳体(1)。
2.根据权利要求1所述的污水厌氧水解酸化池，其特征在于，水解 酸化池还包括一个与污水提升泵(3)进水端连通的进水调节池，所述 进水调节池包括调节池壳体(7)、预曝气风机(8)、预曝气管系(9)和 进水管(10)，预曝气风机(8)与设置在调节池壳体(7)内部的预曝气管 系(9)连通，进水管(10)从调节池壳体(7)外侧壁上部通入调节池壳体 (7)内部。
3.根据权利要求2所述的污水厌氧水解酸化池，其特征在于，在进 水管(10)内或所述进水调节池进水端设置一个孔栅(11)，污水通过孔 栅(11)进入调节池壳体(7)内部。
4.根据权利要求3所述的污水厌氧水解酸化池，其特征在于，孔栅 (11)上设置若干小孔，所述小孔的孔径范围是1～5mm。
5.根据权利要求3所述的污水厌氧水解酸化池，其特征在于，在所 述进水调节池与污水提升泵(3)的连通端设置细格栅(12)，污水通过 细格栅(12)进入污水提升泵(3)。
6.根据权利要求5所述的污水厌氧水解酸化池，其特征在于，细格 栅(12)上均布若干细孔，所述细孔的孔径范围是0.5～1mm。
7.根据权利要求2所述的污水厌氧水解酸化池，其特征在于，在预 曝气管系(9)的出气端设置曝气头(13)。
8.根据权利要求1或2所述的污水厌氧水解酸化池，其特征在于， 在配水管系(4)的出水端设置带反射板的布水器(14)。
9.根据权利要求1或2所述的污水厌氧水解酸化池，其特征在于， 在所述清水区内壳体(1)上设置出水槽(15)，出水管(5)从出水槽(15) 中通出酸化池壳体(1)。
说明书
一种污水厌氧水解酸化池
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种污水水解酸化处 理装置，属于污水生物处理领域。
背景技术
传统的污水处理工艺采用物理沉淀的方法，这种方法利用固体颗粒 受重力作用自然下沉的原理筛除污水中的固体颗粒，采用这种方法的设 备通常包括容纳和处理污水的池体、进水管和排水管。但是，这种设备 不能有效处理污水中的悬浮颗粒以及其他可溶性污质，也不能改善污水 的可生化性，并且占用空间较大。
水解酸化处理方法属于污水厌氧菌生化处理工艺，能将不溶性有机 污质水解为可溶性污质，将大分子、难于生物降解的污质转化为易于生 物降解的污质(如有机酸类)，经过水解后的污水可生化性进一步提高， 为后续好氧处理做好准备。水解酸化处理工艺能在常温下正常运行，不 产生沼气，流程简化，并在基本不需要能耗的条件下对有机污质进行降 解，降低了成本和运行费用。
目前，在高浓度污水处理工艺中，通常采用水解酸化工艺进行污水 预处理，采用这种工艺的装置通常有两类，其一，上流式污泥床装置， 这种装置采用污水上流，达到污水和污泥床充分接触的目的。这种装置 在污水和污泥床接触的环节中容易出现布水不均的问题，其次，设备在 运行中还会发生污水上升速度产生的力不足以托起污泥床，从而导致污 泥在装置底部大量沉积的问题。以上问题都对污水的处理效果产生了不 良影响。其二，搅拌式污泥处理装置，采用搅拌部件，通常是一个可旋 转的叶轮，将污水和污泥充分搅拌，达到污水和污泥充分接触的目的。 这种装置在运行中容易出现搅拌力度过小，污水和污泥混合不均，或者 搅拌力度过大，浪费能源，增大设备故障率的问题。
实用新型内容
本实用新型污水厌氧水解酸化池公开了一种新的方案，解决了传统 工艺无法改善污水可生化性与现有工艺布水不均和水流动力不足的问 题。

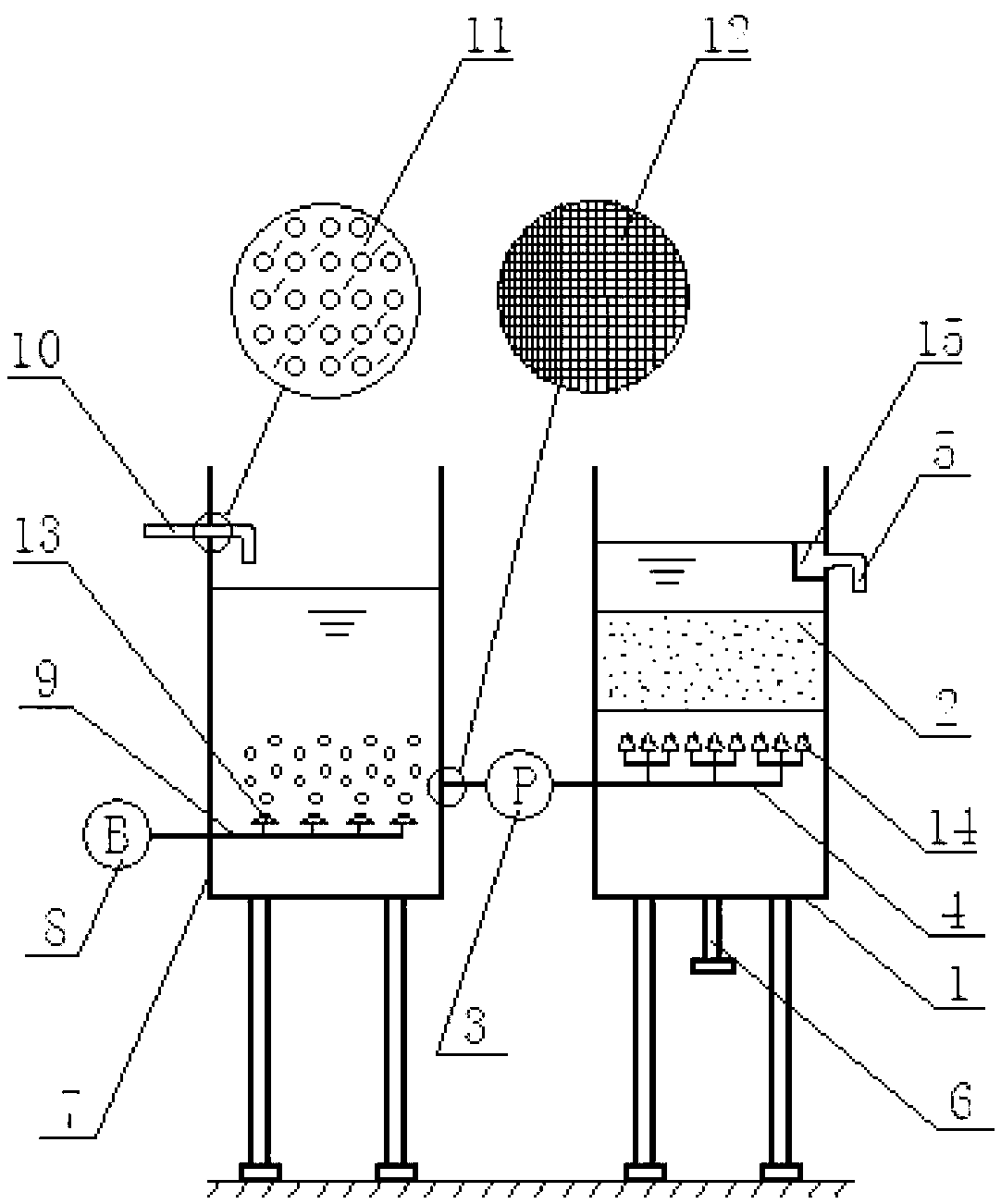

本实用新型污水厌氧水解酸化池包括酸化池壳体1、悬浮污泥床2、 污水提升泵3、配水管系4、出水管5和排泥管6，悬浮污泥床2将酸化 池壳体1内部分隔成上部的清水区和下部的污水区，污水提升泵3与设 置在污水区内的配水管系4进水端连通，设置在酸化池壳体1外侧壁上 的出水管5与清水区连通，设置在酸化池壳体1底部外侧壁上的排泥管 6与污水区连通，污水由污水提升泵3经配水管系4泵入污水区，污水 区中的污水经悬浮污泥床2过滤后进入清水区，清水区中的过滤水经出 水管5排出酸化池壳体1，污水区内沉积的固体颗粒通过排泥管6排出 酸化池壳体1。
本实用新型污水厌氧水解酸化池具有布水均匀，水流动力充沛和污 水处理效果更佳的特点。
