申请日2012.05.10
公开(公告)日2012.11.28
IPC分类号B01D29/13; C02F11/14; B01D29/52
摘要

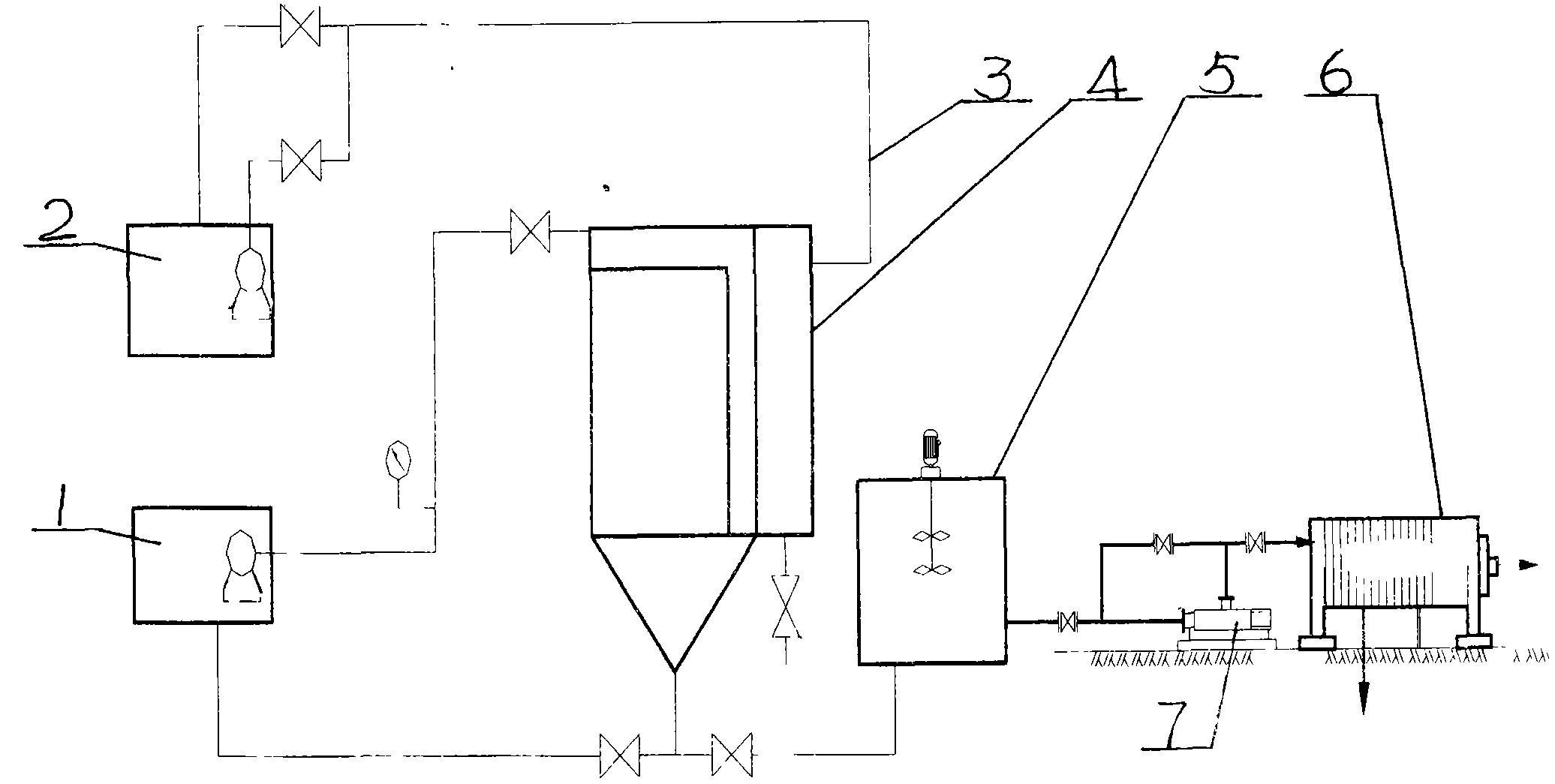

本实用新型公开了这样一种石材加工废水处理回收装置，为解决已有石材加工污水处理系统存在的处理量较小，效率较低等问题，本实用新型采取过滤器(4)进口通过管道(3)与污水池(1)连接，过滤器(4)清水出口通过管道(3)与清水池(2)连接，过滤器(4)出污口通过管道(3)与搅拌机(5)连接，搅拌机(5)出污口通过管道(3)、螺杆泵(7)与压榨机(6)连接。从而具有处理量大，效率高等优点。
权利要求书
1.一种石材加工废水处理回收装置，包括污水池、清水池、管道、搅拌机、 螺杆泵和压榨机，其特征在于：过滤器(4)进口通过管道(3)与污水池(1) 连接，过滤器(4)清水出口通过管道(3)与清水池(2)连接，过滤器(4) 出污口通过管道(3)与搅拌机(5)连接，搅拌机(5)出污口通过管道(3)、 螺杆泵(7)与压榨机(6)连接。
2.根据权利要求1所述的石材加工废水处理回收装置，其特征在于：所述过 滤器(4)由机架(8)、污水斗(9)、壳体(11)、过滤架(16)、检修窗(17) 和花板(14)组成，壳体(11)设置在机架(8)上，在壳体(11)下方的机架 (8)内安装有能与螺杆泵(7)管道(3)连接的污水斗(9)，在壳体(11)内 设置有由滤袋架(16)隔开的清水槽(13)和过滤槽(12)，在清水槽(13)内 靠近滤袋架(16)的位置安装有便于流体经过的花板(14)，在靠清水槽(13) 一边的壳体(11)上设置有检修窗(17)。
3.根据权利要求2所述的石材加工废水处理回收装置，其特征在于：所述过 滤架(16)由滤袋(10)、滤袋架(15)和隔板(18)组成，在隔板(18)上设 置有数个孔，在该孔的隔板(18)上安装有朝向过滤槽(12)的便于流体经过 的滤袋架(15)，滤袋(10)套装在滤袋架(15)上。
说明书
石材加工废水处理回收装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种石材加工废水处理回收 装置。
背景技术
随着我国经济的不断提升，城市建设和小城镇建设的步伐进一步加快，石 材加工业也得到较大发展。我国是一个水资源短缺的国家，由于石材加工业是 一个高耗水的行业，也是一个污水排放较多的产业之一。为解决这个环保和民 生问题，中国专利CN101381134A公开了这样一种石材加工污水处理工艺及系 统，其系统的结构特点是：包括沉淀池、二次沉淀池和清水池，沉淀池和二次 沉淀池的下端均只在一侧设有钭面，两个钭面组成锥形，沉淀池和二次沉淀池 的上端均设有溢流口，溢流口处安装有过滤网，沉淀池和二次沉淀池的底部均 设有搅拌器和抽泥管道，抽泥管道与离心泵连接，离心泵与压滤机连接。但， 由于在沉淀池和二次沉淀池的上端均设有溢流口，溢流口处安装有过滤网，沉 淀后的上层清水经过过滤并溢流到二次沉淀池内，进行二次沉降，二次沉淀后 的上层清水经过过滤并溢流到清水池内，又由于在沉淀池和二次沉淀池的底部 均设有搅拌器和抽泥管道，因此，需边沉淀抽泥边溢流过滤，易导致其日处理 量较小，效率较低、效果不够理想。
发明内容
本实用新型的目的是提供一种日处理量更大，效率更高的石材加工废水处 理回收装置。
为达到上述目的，本实用新型石材加工废水处理回收装置，包括污水池、 清水池、管道、搅拌机、螺杆泵和压榨机，过滤器进口通过管道与污水池连接， 过滤器清水出口通过管道与清水池连接，过滤器出污口通过管道与搅拌机连接， 搅拌机出污口通过管道、螺杆泵与压榨机连接。
所述过滤器由机架、污水斗、壳体、过滤架、检修窗和花板组成，壳体设 置在机架上，在壳体下方的机架内安装有能与螺杆泵管道连接的污水斗，在壳 体内设置有由滤袋架隔开的清水槽和过滤槽，在清水槽内靠近滤袋架的位置安 装有便于流体经过的花板，在靠清水槽一边的壳体上设置有检修窗。
所述过滤架由滤袋、滤袋架和隔板组成，在隔板上设置有数个孔，在该孔 的隔板上安装有朝向过滤槽的便于流体经过的滤袋架，滤袋套装在滤袋架上。
由于采取将过滤器进口通过管道与污水池连接，过滤器清水出口通过管道 与清水池连接，过滤器出污口通过管道、螺杆泵与压榨机连接，可直接将污水 引到过滤器内，又由于在过滤器内设置有数个滤袋，大大增加了过滤面积，从 而提高了日处理量和处理效率。
