申请日2012.08.22
公开(公告)日2013.03.20
IPC分类号C02F9/02
摘要
本实用新型提供了一种循环冷却水处理系统，包括过滤装置，所述过滤装置包括过滤泵和初级过滤器，过滤泵和初级过滤器连接，主冷却塔的储水箱中的循环冷却水通过第一进水管路和过滤泵进入初级过滤器，然后经过初级过滤器处理后通过回流管路回流至储水箱，所述初级过滤器上设置有第一废水口;所述循环冷却水处理系统还包括脱盐装置，所述脱盐装置包括反渗透装置，所述脱盐装置的第二进水管路连接至所述第一出水管路上。本实用新型的循环冷却水处理系统采用反渗透装置作为脱盐装置，反渗透装置的浓水含盐量为现有技术的3~4倍，从而实现了节水的效果。
权利要求书
1.一种循环冷却水处理系统，包括过滤装置，其特征在于：
所述过滤装置包括过滤泵和初级过滤器，过滤泵和初级过滤器通过管路连 接，主冷却塔系统的储水箱和所述过滤泵之间通过所述过滤装置的第一进水管 路连接，所述初级过滤器与储水箱通过所述过滤装置的第一出水管路连接，主 冷却塔的储水箱中的循环冷却水通过第一进水管路和过滤泵进入初级过滤器， 然后经过初级过滤器处理后通过第一出水管路回流至所述储水箱，所述初级过 滤器上设置有第一废水口;
所述循环冷却水处理系统还包括脱盐装置，所述脱盐装置包括反渗透装置， 所述反渗透装置的第二进水管路连接至所述初级过滤器的第一出水管路上，所 述反渗透装置的第二出水管路连接至所述冷却塔的储水箱或者连接至所述初级 过滤器与所述主冷却塔的储水箱连接的第一出水管路上，所述反渗透装置上设 置有浓水排放口。
2.根据权利要求1所述的循环冷却水处理系统，其特征在于：
所述脱盐装置还包括超滤装置，所述超滤装置设置在所述反渗透装置的第 二进水管路上，进入脱盐装置的循环冷却水依次进入超滤装置和反渗透装置处 理后回流至储水箱。
3.根据权利要求2所述的循环冷却水处理系统，其特征在于：
所述脱盐装置还包括盘滤装置，所述盘滤装置设置在所述超滤装置的进水 管路上，进入脱盐装置的循环冷却水依次进入盘滤装置、超滤装置和反渗透装 置处理后回流至储水箱。
4.根据权利要求3所述的循环冷却水处理系统，其特征在于：
所述过滤装置还包括加药装置，所述加药装置设置在所述过滤装置的第一 进水管路上。
5.根据权利要求1~4任意一项所述的循环冷却水处理系统，其特征在于：
所述的初级过滤器为砂滤器或机械过滤器。
6.根据权利要求1~4任意一项所述的循环冷却水处理系统，其特征在于：
所述反渗透装置包括用于使循环冷却水进入反渗透器的高压泵和反渗透 器。
说明书
循环冷却水处理系统
技术领域
本实用新型涉及一种循环冷却水系统，特别是涉及一种用于循环冷却水的 水处理系统，该系统处理效果好，基本达到零排放，运行费用低。
背景技术
循环冷却水补充水是轮胎橡胶生产厂的主要用水量之一，其补充水量占到 整个生产用水的一半以上。一般国内常见规模的轮胎厂，其循环水量在 2000~3000m3/h之间，每日补充水量达到3000m3左右。其中补充水量中大约有 30%用于蒸发降温，其余60~70%用于采用排污的方法将系统盐分及污染物带出 系统。这部分排污水污染物及盐分浓度并不高，直接排放较为浪费，应该采取 措施对其进行再利用。
对于循环排污水，国内常规的再利用方法有三个层次，分述如下：
第一种方法是将循环排污水排入污水处理站，与生产、生活污水混合处理 后再回用为杂用水，事实上，处理后用于工厂内的冲厕及绿化，往往水量不能 平衡，尚有很多水量不能利用而排放掉，同时又存在管网投资大，运行费用高 的弊端，而将其回用于循环补充水，又往往存在闭路循环，盐分不除造成系统 运行不下去的问题。
第二种方法是设置旁滤装置，将排污水过滤后再回到循环水系统，此种方 法虽然可以解决悬浮物的问题达到一定节水效果，但由于不能除盐，同样不能 使系统盐分平衡，因而还是需要排污，不能有效达到节水效果。
第三种方法是在旁滤装置后设置电渗析装置，将排污水进行部分除盐后再 回到循环水系统，此种方法可以达到一定节水效果，但由于电渗析装置脱盐效 率低、设备运行管理复杂，也不能有效达到节水效果。
发明内容
基于此，有必要针对现有技术的问题，提供一种处理效率好、运行费用低 的循环冷却水处理系统。
本实用新型的技术方案如下：

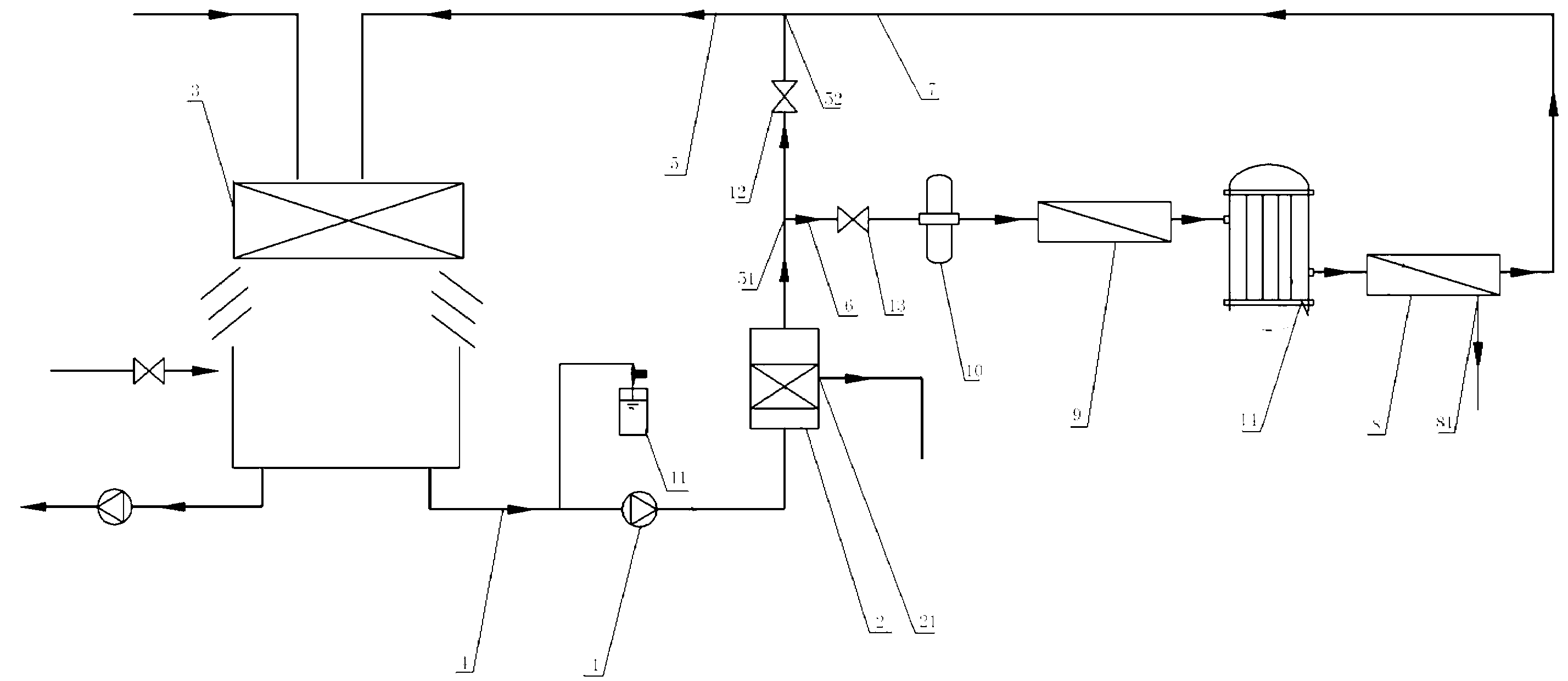

一种循环冷却水处理系统，包括过滤装置，所述过滤装置包括过滤泵和初 级过滤器，过滤泵和初级过滤器通过管路连接，主冷却塔系统的储水箱和所述 过滤泵之间通过所述过滤装置的第一进水管路连接，所述初级过滤器与储水箱 通过所述过滤装置的第一出水管路连接，主冷却塔的储水箱中的循环冷却水通 过第一进水管路和过滤泵进入初级过滤器，然后经过初级过滤器处理后通过第 一出水管路回流至所述储水箱，所述初级过滤器上设置有第一废水口;
所述循环冷却水处理系统还包括脱盐装置，所述脱盐装置包括反渗透装置， 所述反渗透装置的第二进水管路连接至所述初级过滤器的第一出水管路上，所 述反渗透装置的第二出水管路连接至所述冷却塔的储水箱或者连接至所述初级 过滤器与所述主冷却塔的储水箱连接的第一出水管路上，所述反渗透装置上设 置有浓水排放口。
在其中一个实施例中，所述脱盐装置还包括超滤装置，所述超滤装置设置 在所述反渗透装置的第二进水管路上，进入脱盐装置的循环冷却水依次进入超 滤装置和反渗透装置处理后回流至储水箱。
在其中一个实施例中，所述脱盐装置还包括盘滤装置，所述盘滤装置设置 在所述超滤装置的进水管路上，进入脱盐装置的循环冷却水依次进入盘滤装置、 超滤装置和反渗透装置处理后回流至储水箱。
在其中一个实施例中，所述过滤装置还包括加药装置，所述加药装置设置 在所述过滤装置的第一进水管路上。
在其中一个实施例中，所述的初级过滤器为砂滤器或机械过滤器。
在其中一个实施例中，所述反渗透装置包括用于使循环冷却水进入反渗透 器的高压泵和反渗透器。
本实用新型的有益效果是：
(1)本实用新型的循环冷却水处理系统采用反渗透装置作为脱盐装 置，反渗透装置的浓水含盐量为现有技术的3~4倍，从而实现了 节水的效果;
(2)本实用新型设施投资低，与现有技术相比节水50%以上，并且废 水排放量几乎可以忽略不计，基本达到零排放;
(3)本实用新型的过滤装置和脱盐装置可以根据实际水量和水质间歇 运行，运行费用低，运行方式灵活。
